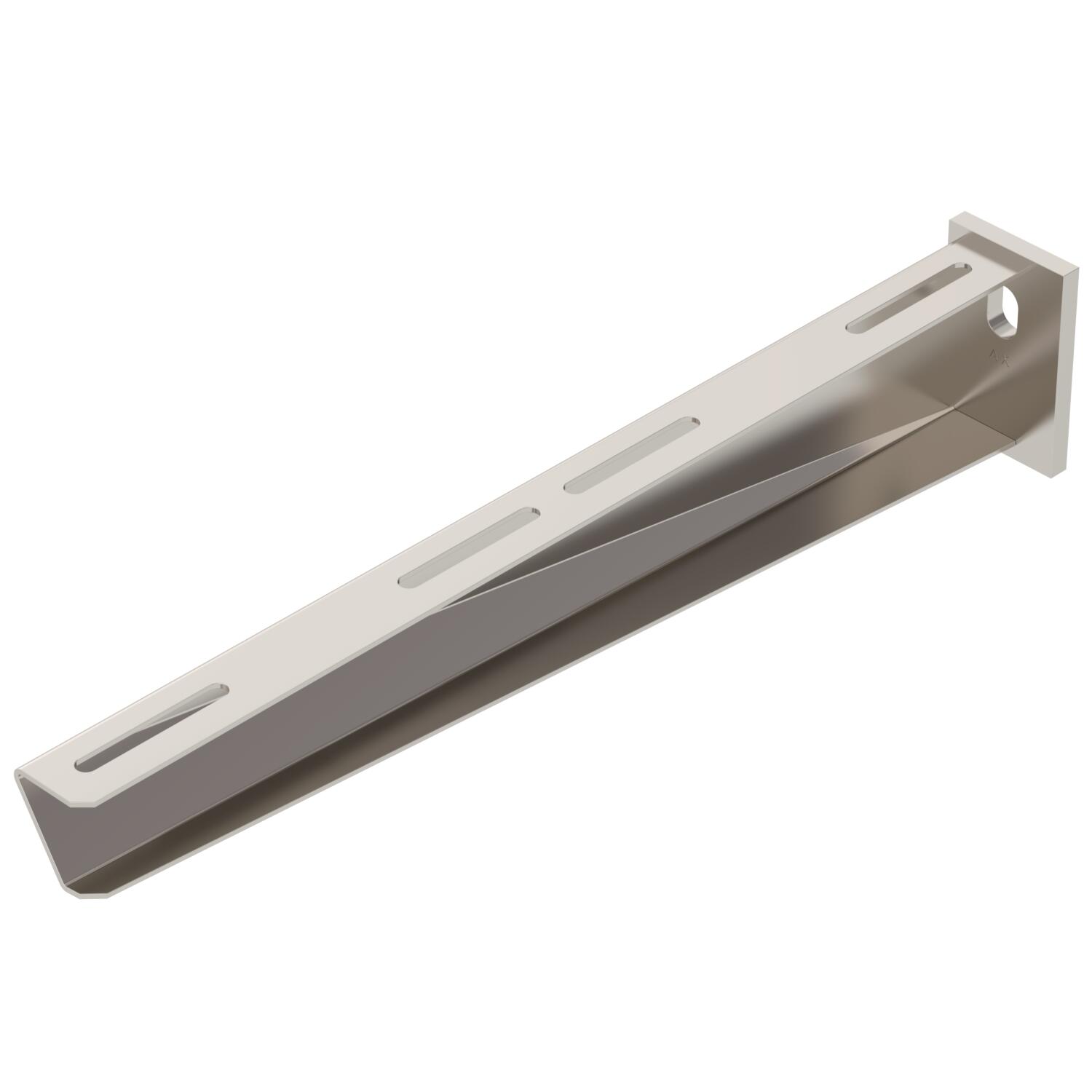

Настенный и опорный кронштейн AW 30
Артикул, номер 6443346 | EAN 4012196554478
- Описание продукта
-
Описание продуктаНастенный / опорный кронштейн шириной 410 мм.
Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!
-
- Технические данные
-

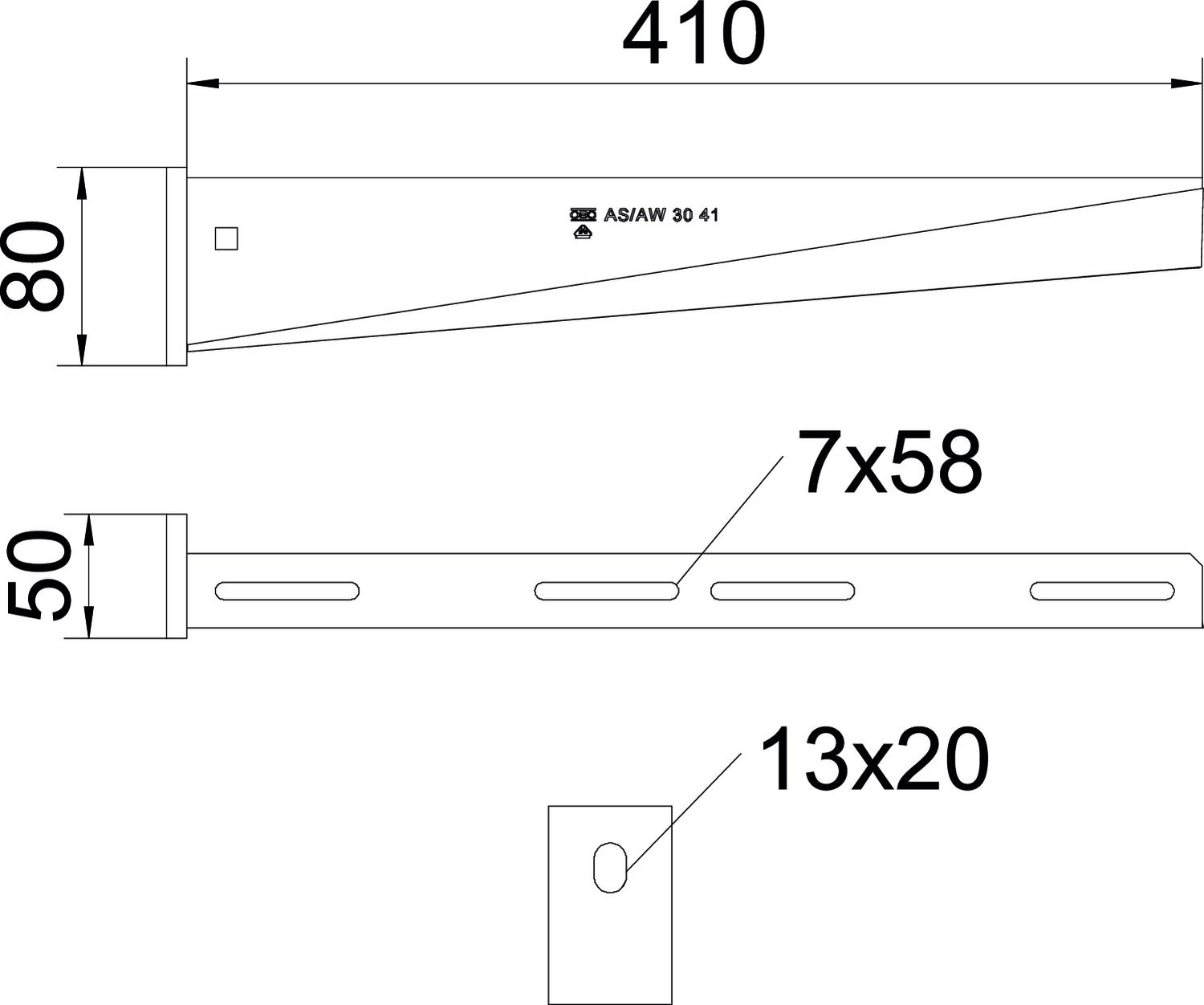

Размеры
Высота 80 mm Диаметр отверстия 13 mm Длина 50 mm Исполнение Настенный и опорный кронштейн Материал Нержавеющая высококачественная сталь 1.4571 Нагрузка (F) кН 3 kN Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер Н 80 mm Размер B410mm Размер B 410 mm Размер A 50 mm Углеродный след CO2 (GWP) от колыбели до ворот 4,97 кг CO2e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Ширина 410 mm Технические данные
Диаграмма нагрузки на кронштейн AW 30
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой
FRSB 6x12 A4 6406142 100 Штук - Загрузки
-
