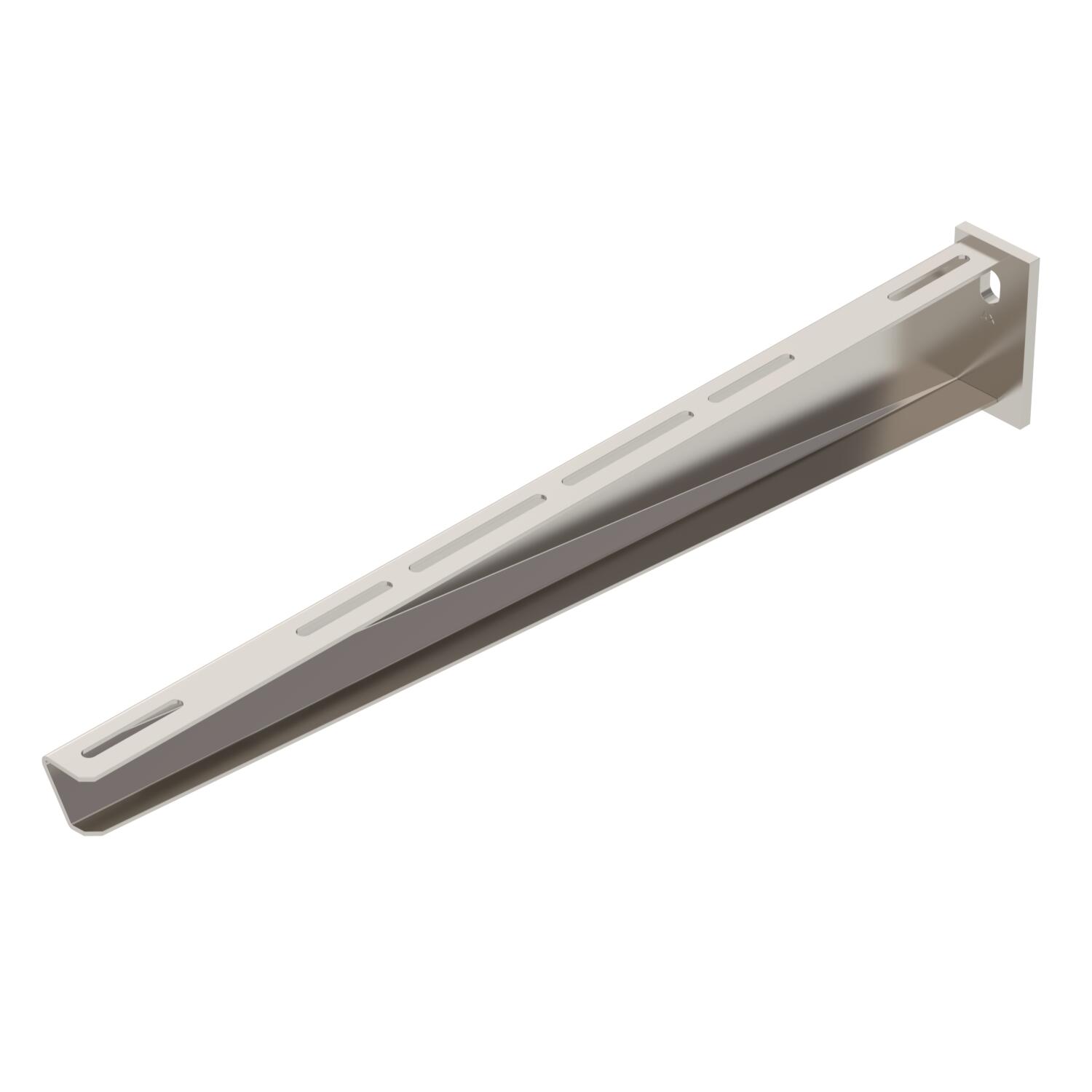

Настенный и опорный кронштейн AW 30
Артикул, номер 6443627 | EAN 4012195021100
- Описание продукта
-
Описание продуктаНастенный / опорный кронштейн с приварной пластиной
Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!
-
- Технические данные
-

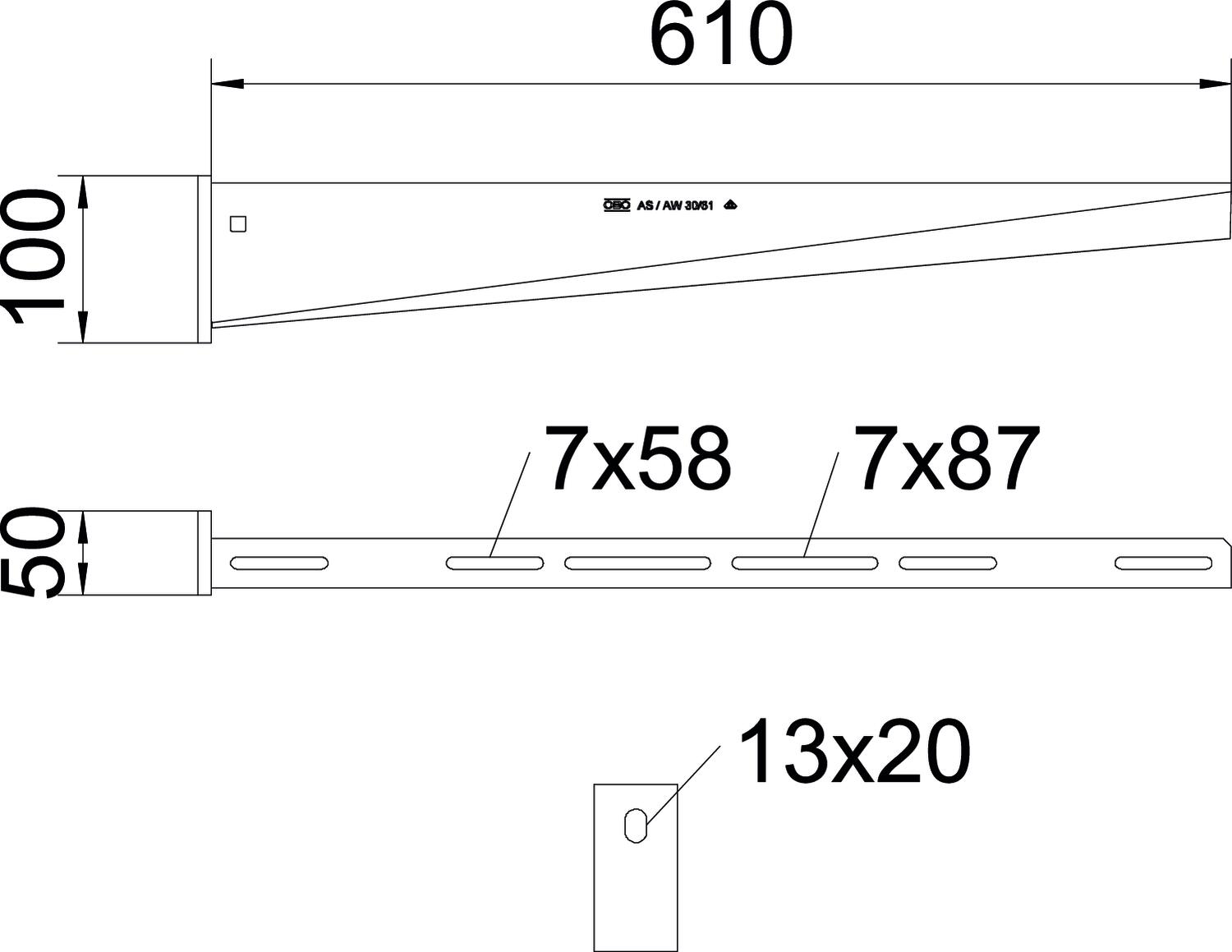

Размеры
Высота 100 mm Диаметр отверстия 13 mm Длина 50 mm Исполнение Настенный и опорный кронштейн Материал Нержавеющая высококачественная сталь 1.4571 Нагрузка (F) кН 3 kN Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер Н 100 mm Размер B610mm Размер B 610 mm Размер A 50 mm Углеродный след CO2 (GWP) от колыбели до ворот 9,4019 кг CO2e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Ширина 610 mm Технические данные
Диаграмма нагрузки на кронштейн AW 30
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой
FRSB 6x12 A4 6406142 100 Штук - Загрузки
-
Техническая спецификация AW 30 61 A4 / 6443627 , 0.25MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AW 30 61 A4 / 6443627 , 0.11MB , pdfЗаявление о соответствии для Великобритании AW 30 61 A4 / 6443627 , 0.09MB , pdfREACH Декларация соответствия AW 30 61 A4 / 6443627 , 0.12MB , pdfRoHS Декларация соответствия AW 30 61 A4 / 6443627 , 0.12MB , pdfЭкологическая декларация (EPD) AW 30 61 A4 / 6443627 , 1.48MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, U support systems , 1.73MB , pdf
