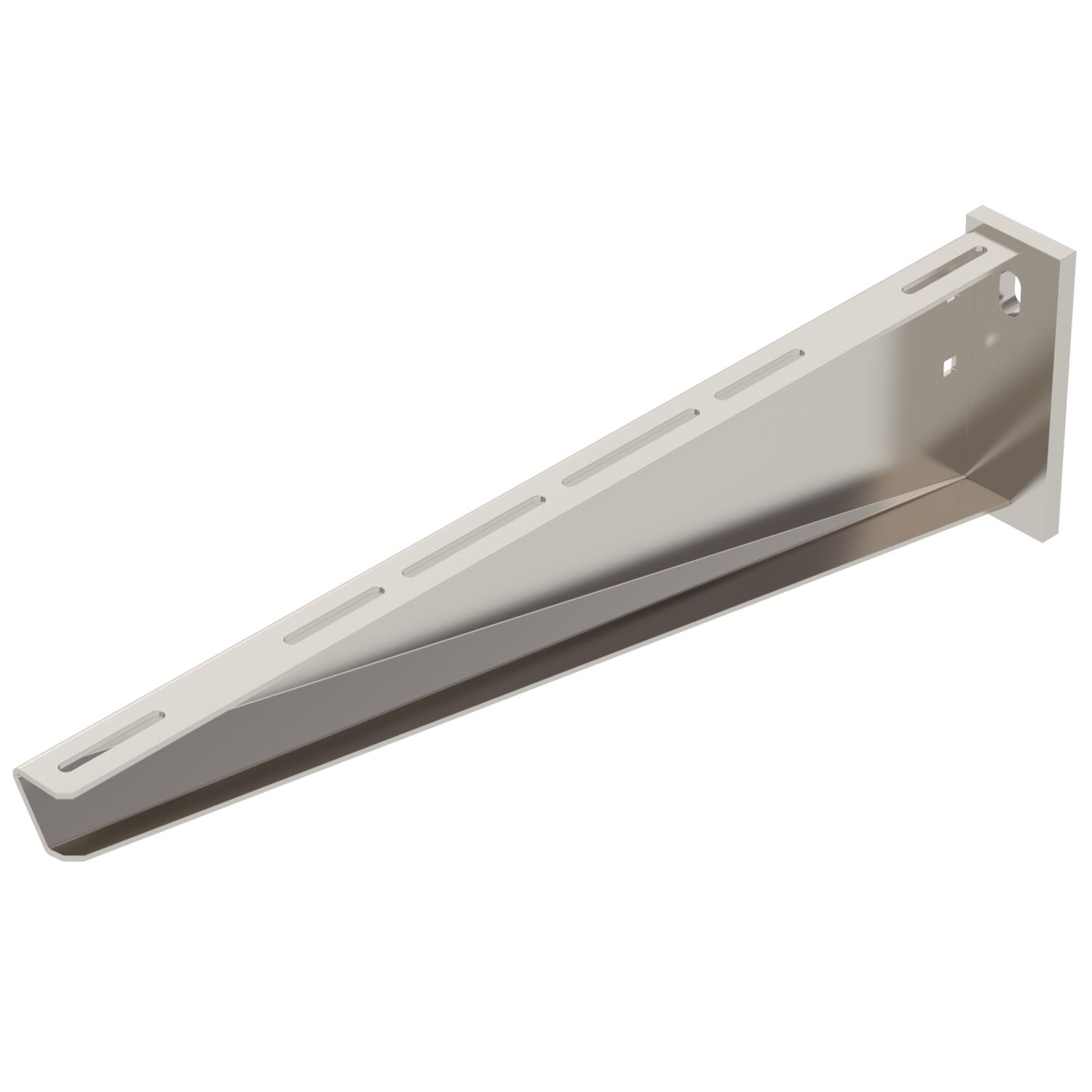

Настенный и опорный кронштейн AW 55
Артикул, номер 6418638 | EAN 4012195913009
- Описание продукта
-
Описание продуктаНастенный / опорный кронштейн для больших нагрузок
Крепление кронштейна на U-образной стойке шириной 400 мм и более болтом с шестигранной головкой сквозь обе боковые стенки стойки. Просьба использовать для этого подходящие распорки!
-
- Технические данные
-
Технические характеристики
Диаметр отверстия 13,5 mm Исполнение Настенный и опорный кронштейн Материал Нержавеющая высококачественная сталь 1.4571 Нагрузка (F) кН 5,5 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер B610mm Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Размеры

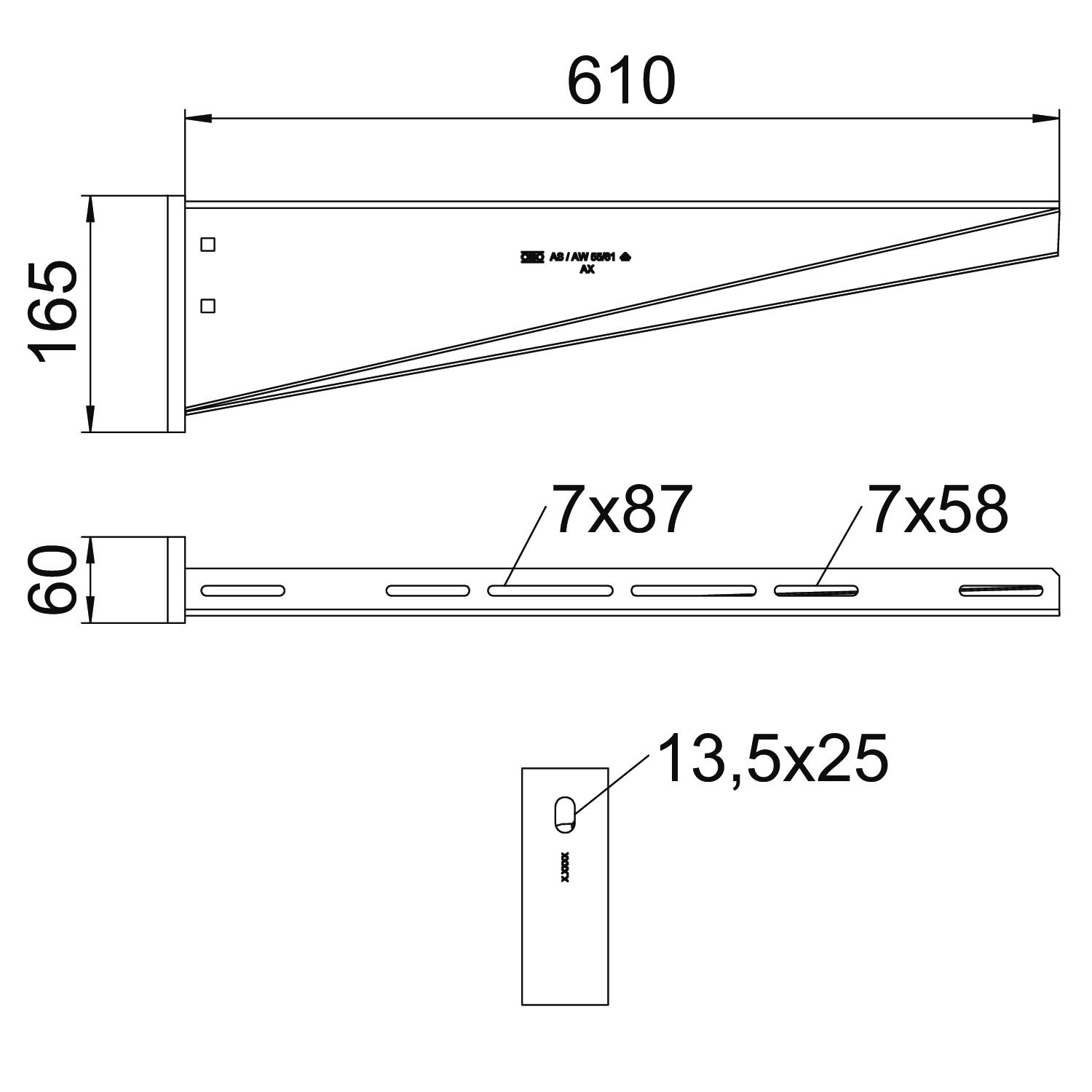

Высота 165 mm Длина 60 mm Размер Н 165 mm Размер B 610 mm Размер A 60 mm Ширина 610 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 17,0148 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 17,0148 кг CO2e / 1 Шт. Технические данные
Диаграмма нагрузки на кронштейн AW 55
