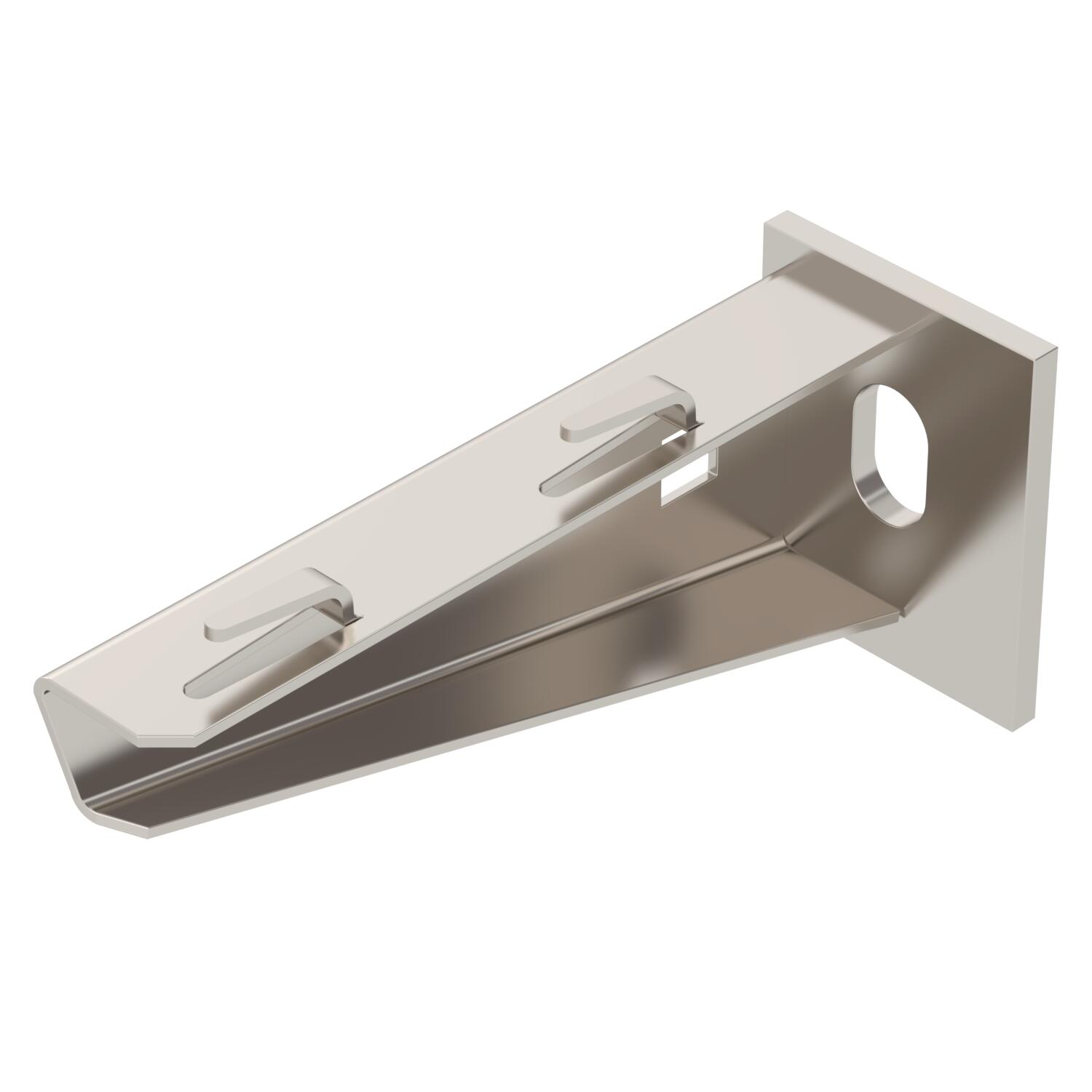

Настенный и опорный кронштейн AWG 15 A2
Артикул, номер 6420625 | EAN 4012195058373
- Описание продукта
-
Описание продуктаНастенный/опорный кронштейн для малых нагрузок для безболтового крепления проволочных лотков.
Кронштейн крепится на U-образной стойке шириной от 400 мм с помощью винтов с шестигранной головкой через оба отверстия отверстия стойки. Используйте для этого соответствующие распорки.
-
- Технические данные
-

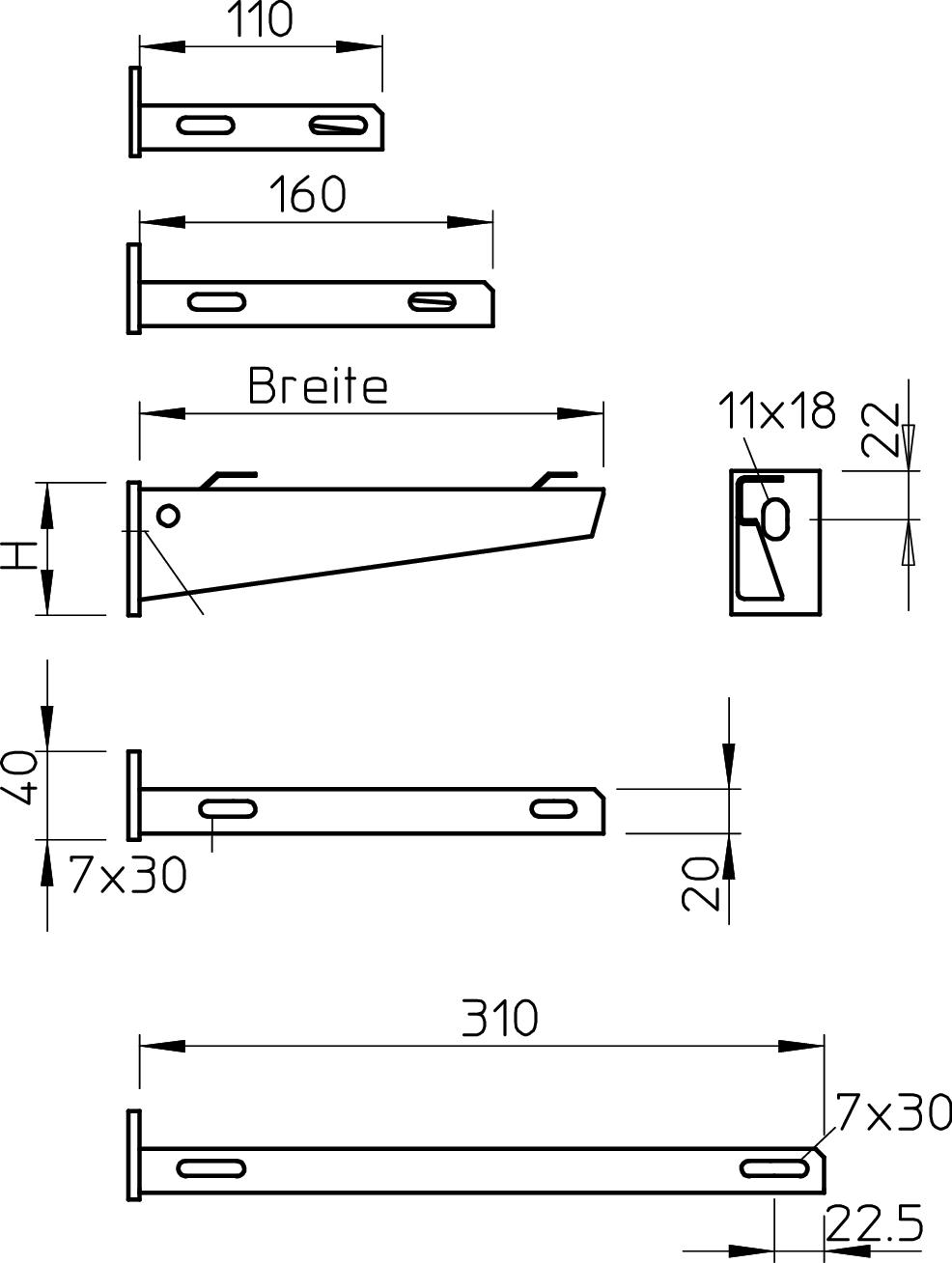

Размеры
Высота 50 mm Диаметр отверстия 11 mm Длина 40 mm для ширины макс. 100 mm для ширины мин. 100 Исполнение Настенный и опорный кронштейн Материал Нержавеющая сталь 1.4301 (304) Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер Н 50 mm Размер B110mm Размер B 110 mm Размер A 40 mm Углеродный след CO2 (GWP) от колыбели до ворот 0,7478 кг CO2e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Ширина 110 mm Технические данные
Диаграмма нагрузки на кронштейн типа AW G 15
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Длина кронштейна в мм
-
- Все виды
-
Все виды
- Загрузки
-
Техническая спецификация AWG 15 11 A2 / 6420625 , 0.27MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AWG 15 11 A2 / 6420625 , 0.11MB , pdfЗаявление о соответствии для Великобритании AWG 15 11 A2 / 6420625 , 0.09MB , pdfREACH Декларация соответствия AWG 15 11 A2 / 6420625 , 0.12MB , pdfRoHS Декларация соответствия AWG 15 11 A2 / 6420625 , 0.12MB , pdfЭкологическая декларация (EPD) AWG 15 11 A2 / 6420625 , 1.48MB , pdfПомощь по выбору GR-Magic® , 0.27MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
