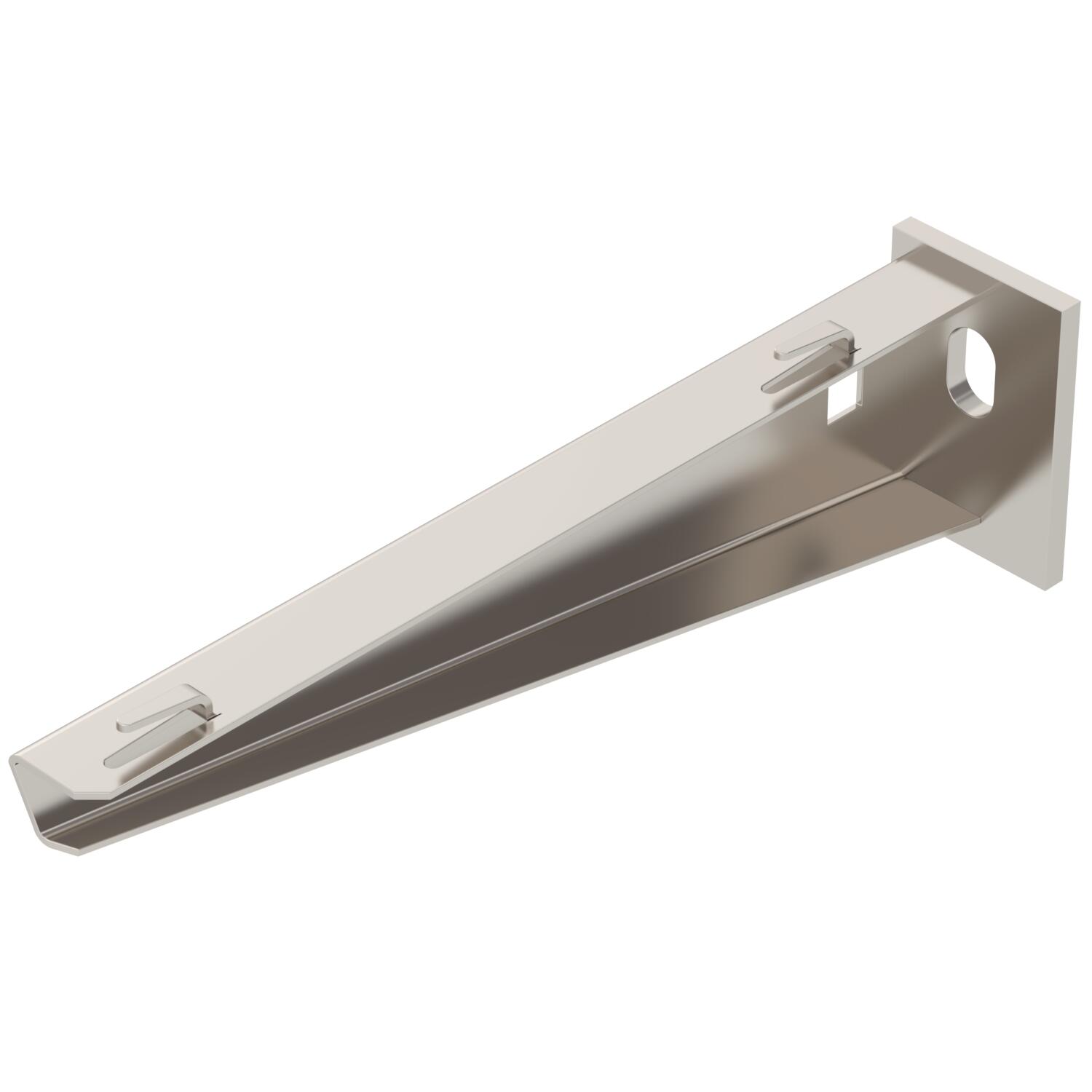

Настенный и опорный кронштейн AWG 15 A2
Артикул, номер 6420628 | EAN 4012195058380
- Описание продукта
-
Описание продуктаНастенный/опорный кронштейн для малых нагрузок для безболтового крепления проволочных лотков.
Кронштейн крепится на U-образной стойке шириной от 400 мм с помощью винтов с шестигранной головкой через оба отверстия отверстия стойки. Используйте для этого соответствующие распорки.
-
- Технические данные
-
Технические характеристики
Диаметр отверстия 11 mm для ширины макс. 200 mm для ширины мин. 200 Исполнение Настенный и опорный кронштейн Материал Нержавеющая сталь 1.4301 (304) Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер B210mm Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Размеры

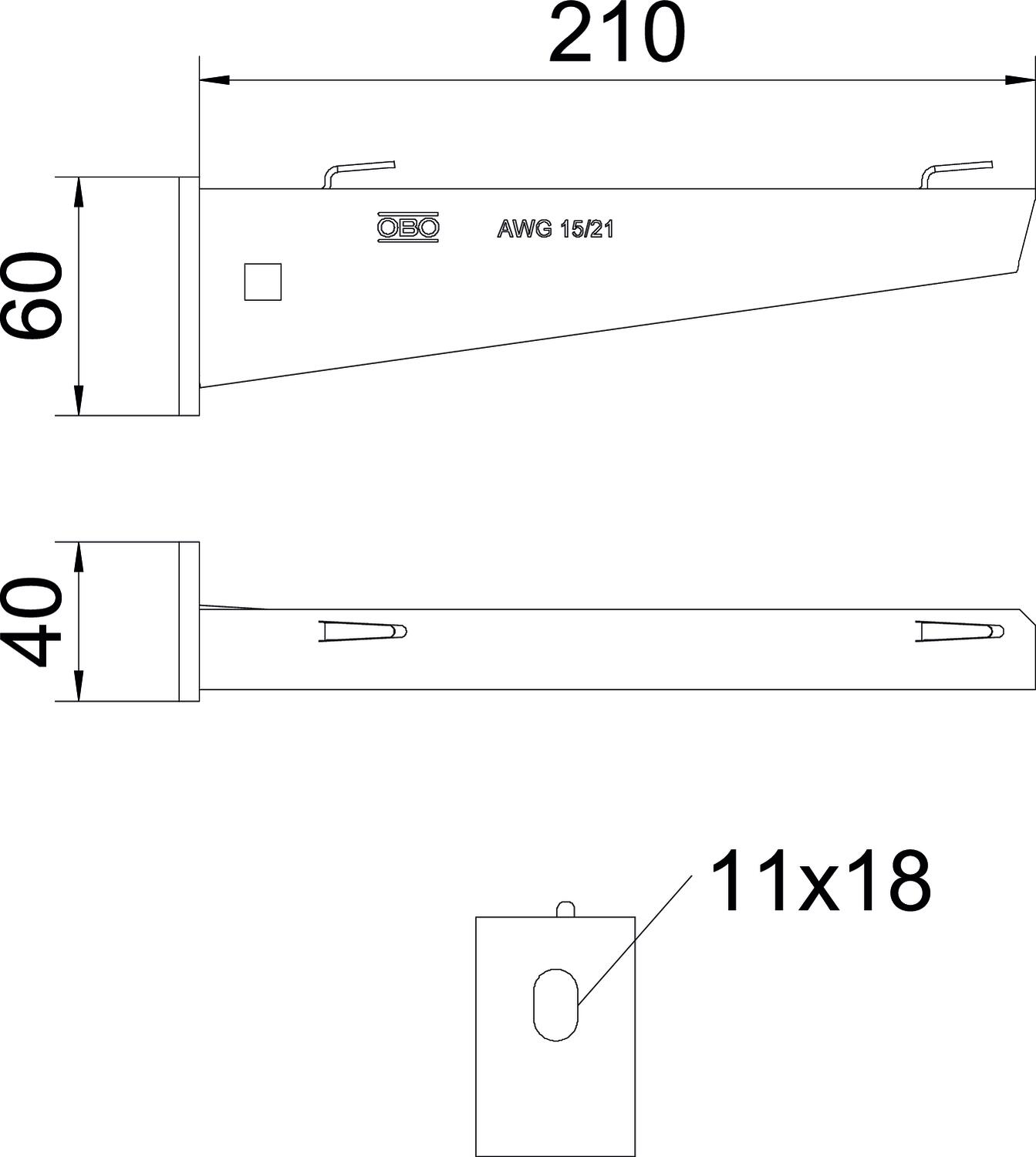

Высота 60 mm Длина 40 mm Размер Н 60 mm Размер B 210 mm Размер A 40 mm Ширина 210 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 1,3634 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 1,3634 кг CO2e / 1 Шт. Технические данные
Диаграмма нагрузки на кронштейн типа AW G 15
- Все виды
-
Все виды
- Загрузки
-
Техническая спецификация AWG 15 21 A2 / 6420628 , 0.26MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AWG 15 21 A2 / 6420628 , 0.11MB , pdfЗаявление о соответствии для Великобритании AWG 15 21 A2 / 6420628 , 0.09MB , pdfREACH Декларация соответствия AWG 15 21 A2 / 6420628 , 0.12MB , pdfRoHS Декларация соответствия AWG 15 21 A2 / 6420628 , 0.12MB , pdfЭкологическая декларация (EPD) AWG 15 21 A2 / 6420628 , 2.03MB , pdfПомощь по выбору GR-Magic® , 0.27MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
