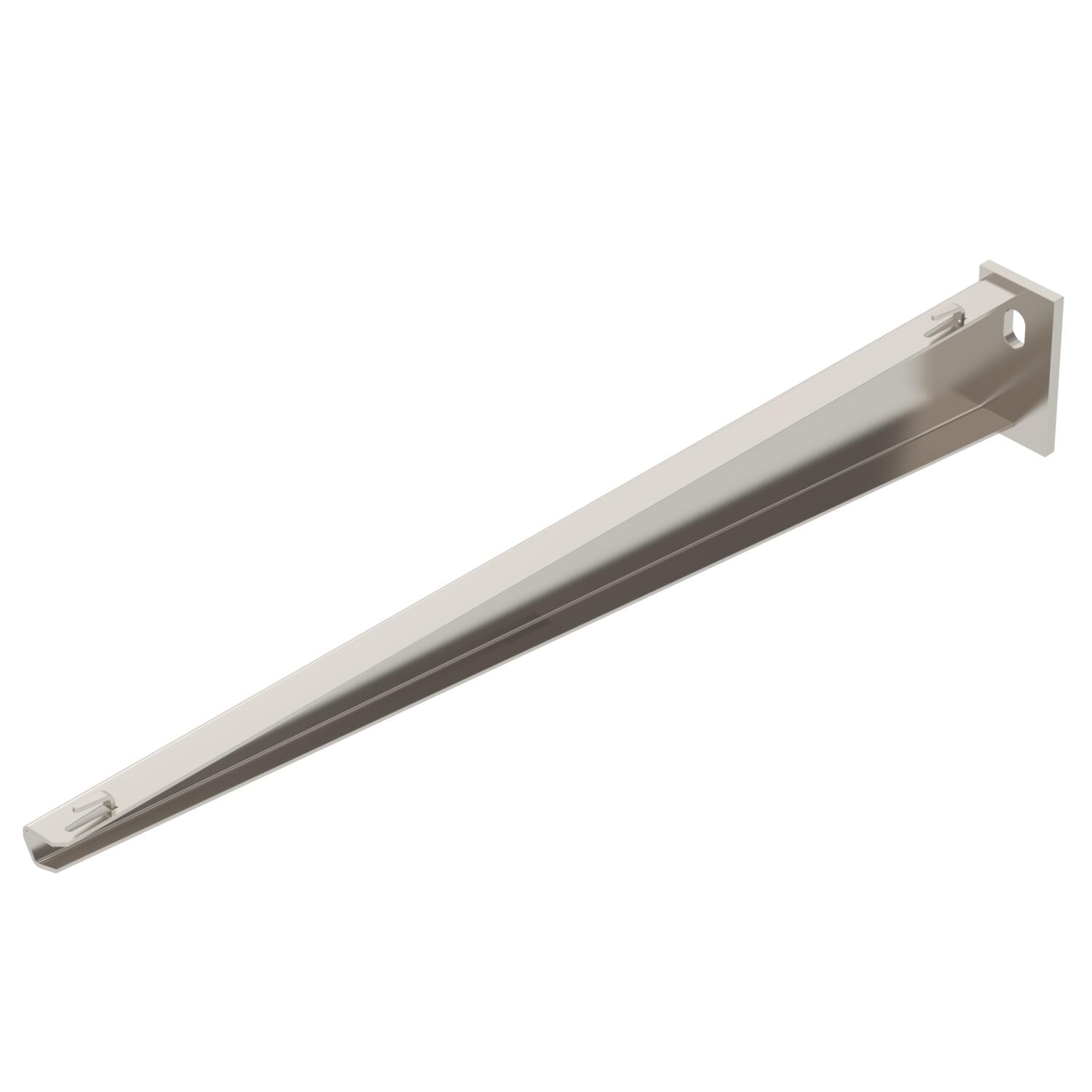

Настенный и опорный кронштейн AWG 15 A4
Артикул, номер 6420650 | EAN 4012195706328
- Описание продукта
-
Описание продуктаОблегченный настенный и опорный кронштейн с приваренной траверсой для безболтового крепления проволочных лотков.
Кронштейн крепится на U-образной стойке шириной от 400 мм с помощью винтов с шестигранной головкой через оба отверстия отверстия стойки. Используйте для этого соответствующие распорки.
-
- Технические данные
-

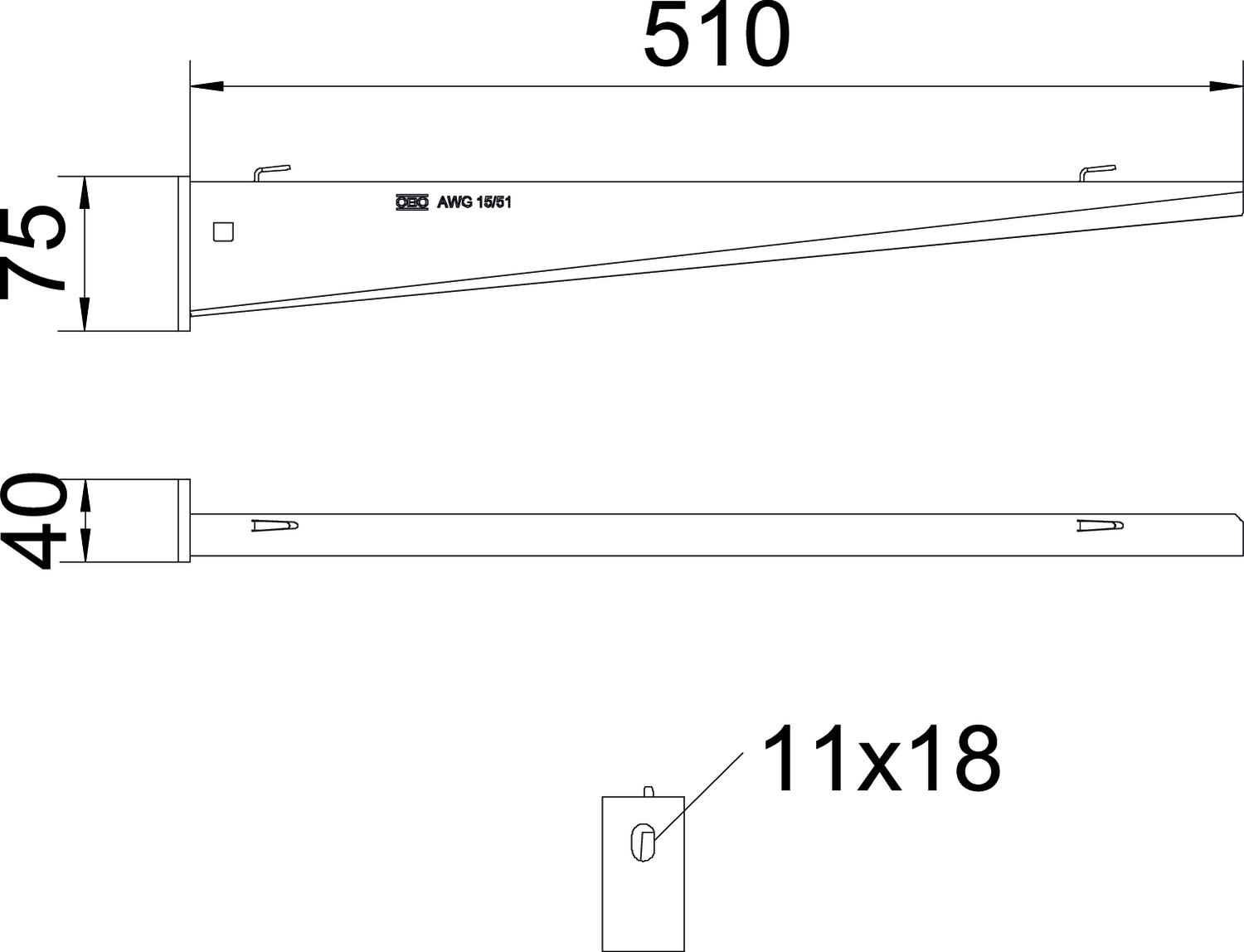

Размеры
Высота 75 mm Диаметр отверстия 11 mm Длина 40 mm для ширины макс. 300 mm для ширины мин. 300 Исполнение Настенный и опорный кронштейн Материал Нержавеющая высококачественная сталь 1.4571 Нагрузка (F) кН 1,5 kN Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер Н 75 mm Размер B510mm Размер B 510 mm Размер A 40 mm Углеродный след CO2 (GWP) от колыбели до ворот 4,2716 кг CO2e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цвета нержавеющей стали Ширина 510 mm Технические данные
Диаграмма нагрузки на кронштейн типа AW G 15
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Длина кронштейна в мм
-
