Настенный и опорный кронштейн MWAG 12 FS
Артикул, номер 6424600 | EAN 4012196324736
- Описание продукта
-

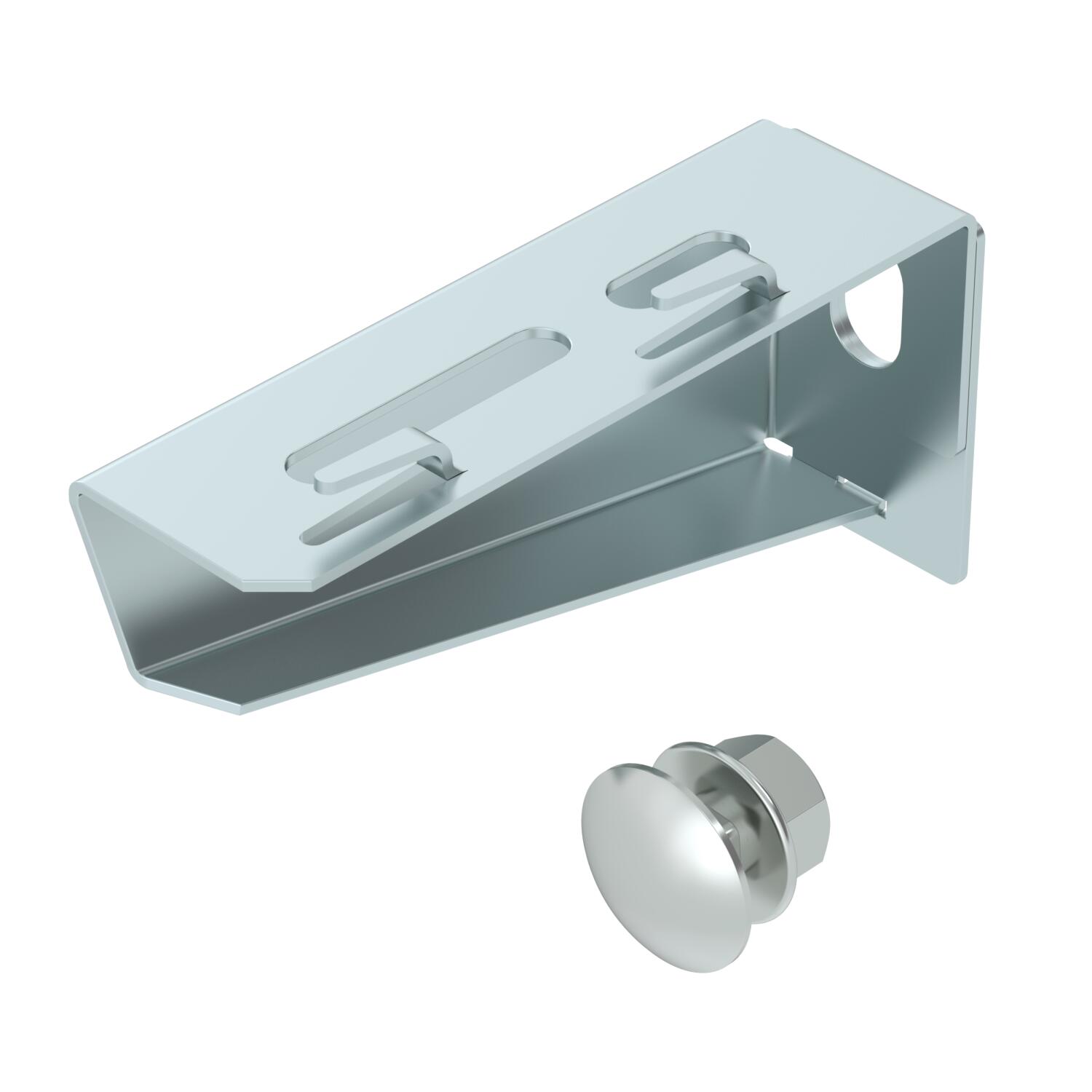

Описание продуктаНастенный и опорный кронштейн изогнутой формы, для малых нагрузок, для безболтового крепления проволочных лотков.
В комплекте с болтом М10 х 25 для крепления на U-стойках .
-
- Технические данные
-

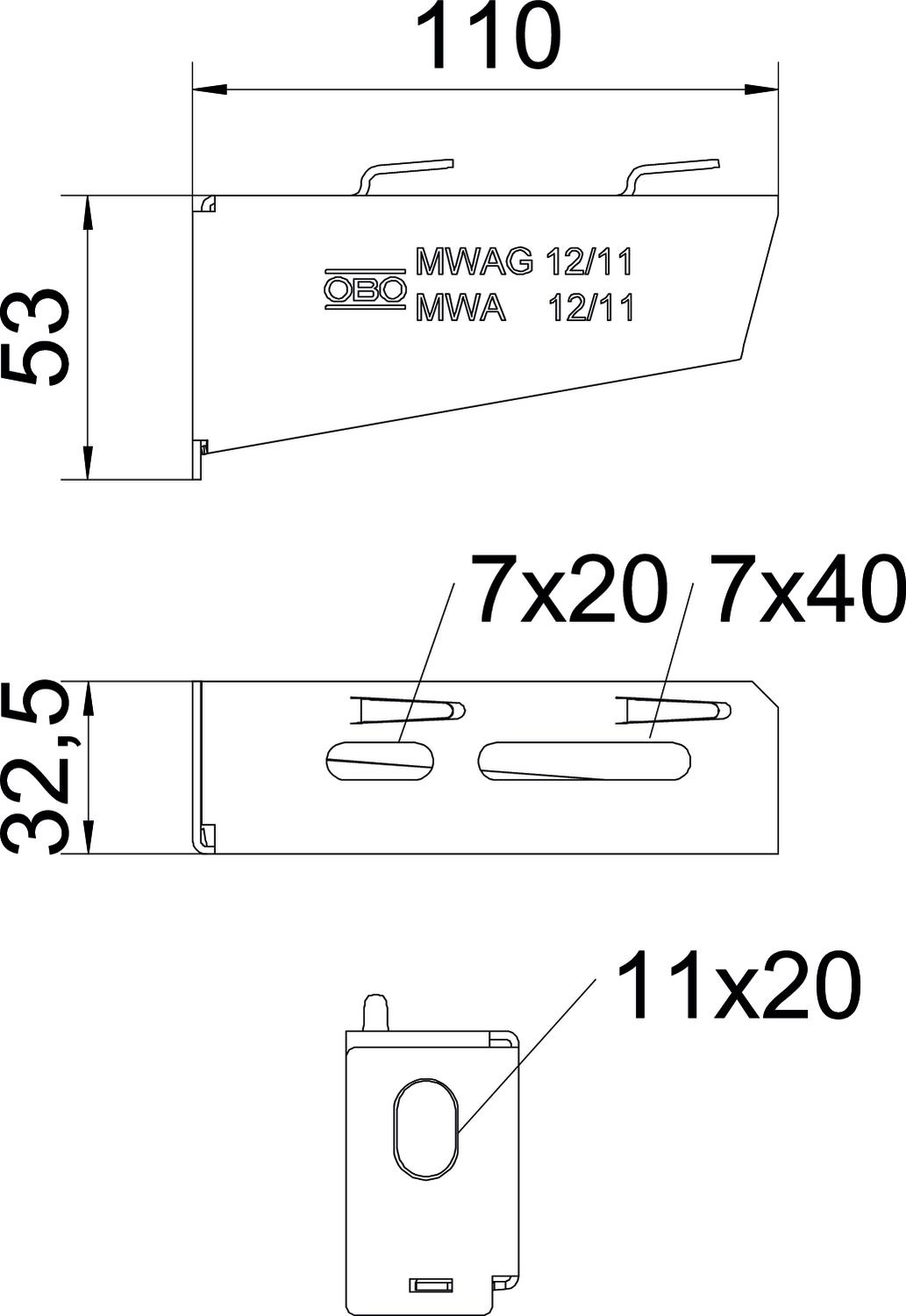

Размеры
Высота 53 mm Диаметр отверстия 11 mm Длина 32,5 mm для ширины макс. 100 mm для ширины мин. 100 Исполнение Настенный и опорный кронштейн Материал Сталь Нагрузка (F) кН 1,2 kN Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер Н 53 mm Размер B110mm Размер B 110 mm Размер A 32,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 0,4701 кг CO2e / 1 Шт. Угловой диапазон макс. 90 mm Угловой диапазон мин. 90 mm Цвет цинковый Ширина 110 mm Технические данные
Диаграмма нагрузки на кронштейн типа MWAG 12
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
