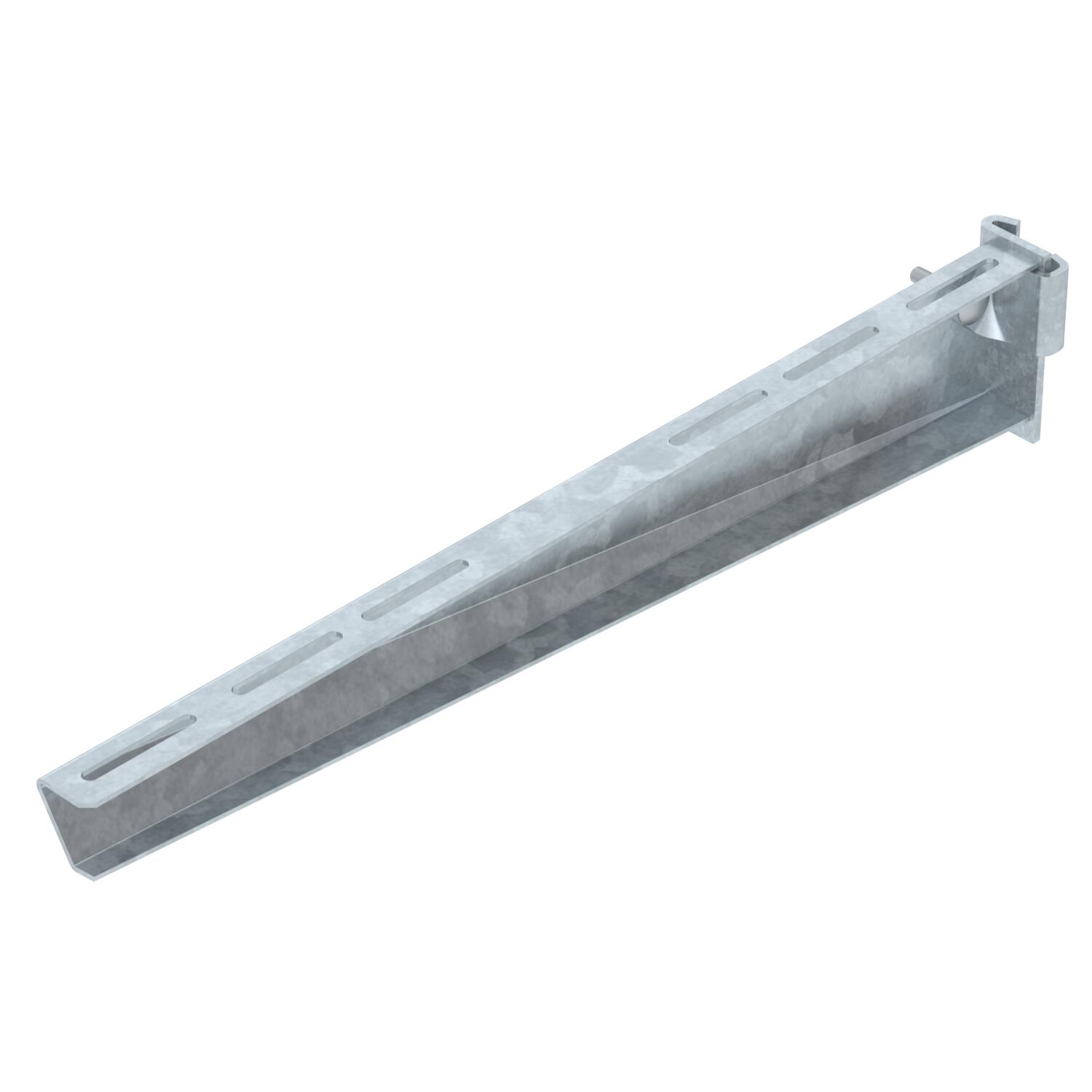

Опорный кронштейн AS 30
Артикул, номер 6419406 | EAN 4012195873280
- Описание продукта
-
Описание продуктаКронштейн для средних нагрузок для крепления к стойке IS 8.
Опорный кронштейн можно прикрепить к I-образной стойке с двух сторон.
Клемные зажимы, включающие в себя болты, гайки и шайбы можно заказать отдельно, артикул 6419007.
-
- Технические данные
-

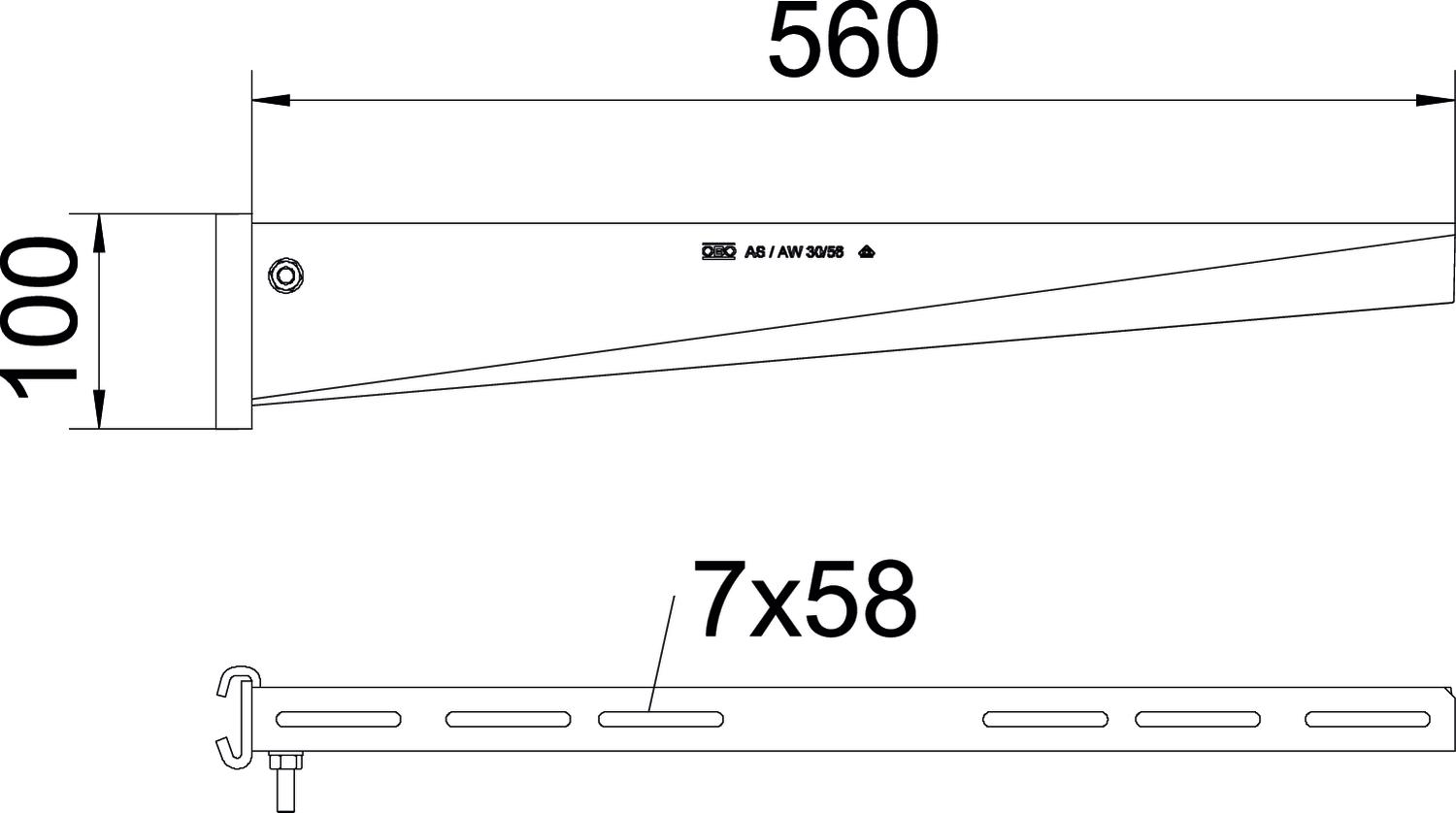

Размеры
Высота 100 mm Длина 41 mm Исполнение Опорный кронштейн Материал Сталь Нагрузка (F) кН 3 kN Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Размер Н 100 mm Размер B560mm Размер B 560 mm Размер A 41 mm Углеродный след CO2 (GWP) от колыбели до ворот 3,9203 кг CO2e / 1 Шт. Цвет цинковый Ширина 560 mm Технические данные
Диаграмма нагрузки на кронштейн типа AS 30
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация AS 30 56 FT / 6419406 , 0.23MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС AS 30 56 FT / 6419406 , 0.10MB , pdfЗаявление о соответствии для Великобритании AS 30 56 FT / 6419406 , 0.09MB , pdfREACH Декларация соответствия AS 30 56 FT / 6419406 , 0.12MB , pdfRoHS Декларация соответствия AS 30 56 FT / 6419406 , 0.12MB , pdfЭкологическая декларация (EPD) AS 30 56 FT / 6419406 , 1.48MB , pdfРазрешение на использование знаков VDE symbol approval, suspended supports and brackets , 0.12MB , pdfИнструкции по монтажу I support systems , 1.31MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
