Указание: Этот товар снят с производства.
Последующий товар можно найти здесь: 7408962 / Регулируемая кассетная рамка RKFN с отверстием для тубуса из
нержавеющей стали

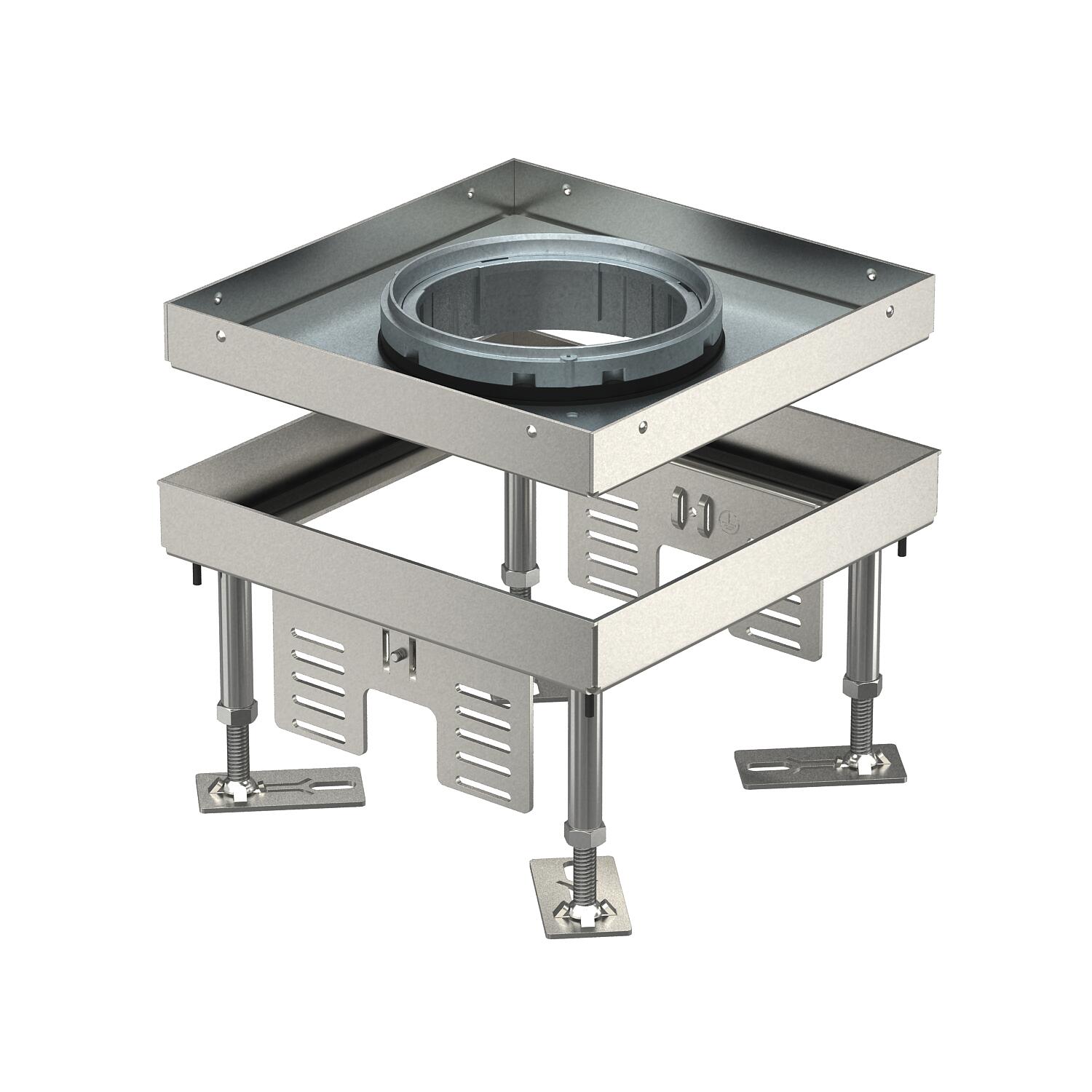

Регулируемая кассетная рамка RKFN с отверстием для тубуса из нержавеющей стали
Артикул, номер 7409364 | EAN 4012195869030
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета номинального размера 4 для трубы для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с отверстием для тубуса, 2-секционная. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).
-
- Технические данные
-
Технические характеристики

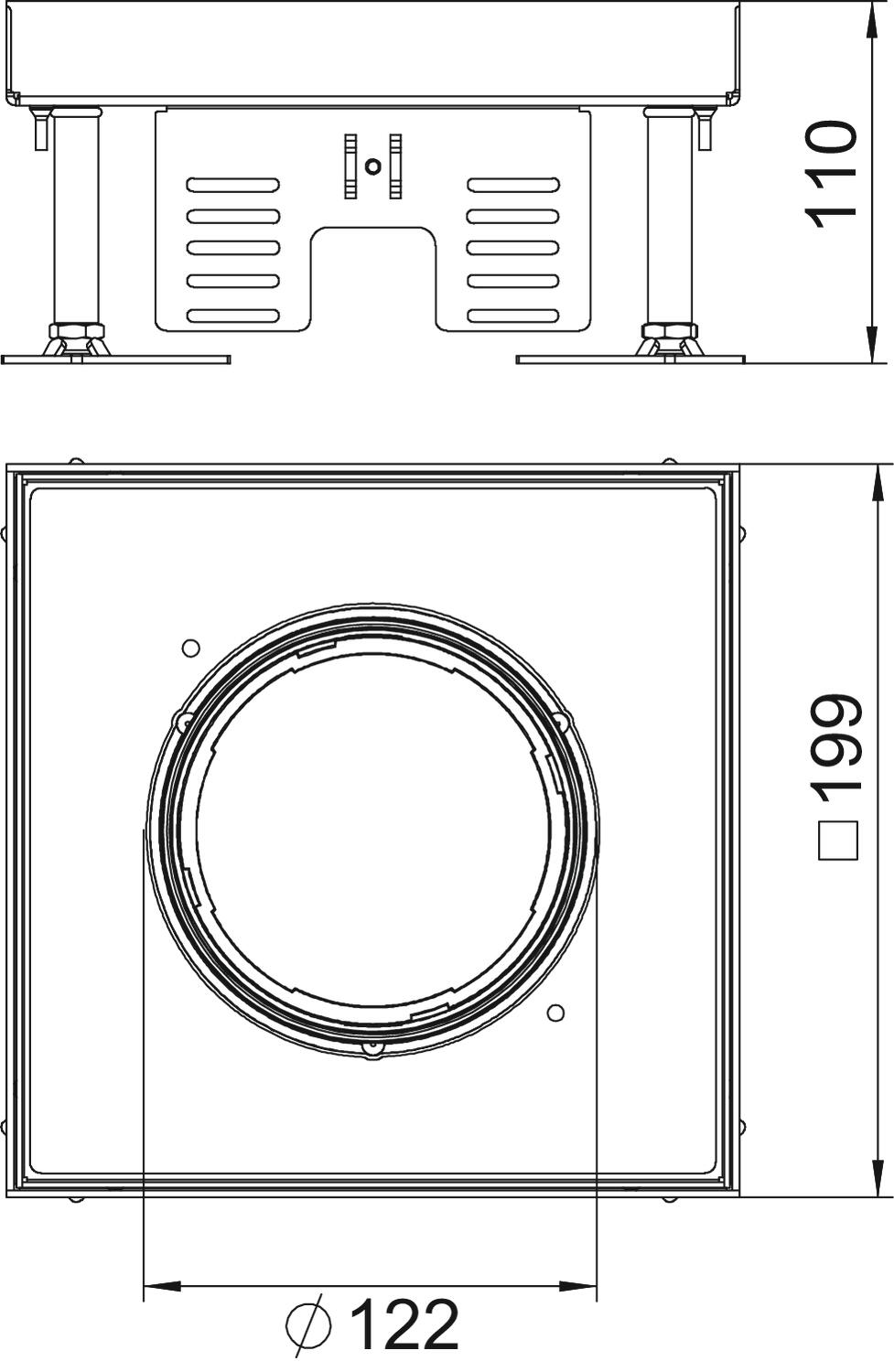

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 10.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 155 mm Высота пола мин. 110 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 110 mm Длина 199 mm Длина, монтажный размер 201 mm Исполнение квадратные Количество встраиваемых устройств 6 Количество монтажных коробок 2 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Заглубляемая труба Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 110 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 4 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер 200x200mm Размер h 110 mm Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщины напольного покрытия 25 mm Уборка пола влажный Ширина 199 mm Ширина, монтажный размер 201 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук
Тубус с крышкой, с ручкой, для кассетных рамок
TUK2 GV 7428140 1 Штук - Загрузки
-
Техническая спецификация RKFN2 4 VS 25 / 7409364 , 0.25MB , pdfПаспорт безопасности RKFN2 4 VS 25 / 7409364 , 0.05MB , pdfДекларация соответствия ЕС RKFN2 4 VS 25 / 7409364 , 0.13MB , pdfREACH Декларация соответствия RKFN2 4 VS 25 / 7409364 , 0.10MB , pdfRoHS Декларация соответствия RKFN2 4 VS 25 / 7409364 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по эксплуатации PF-G instructions for use , 2.00MB , pdfТекст для тендера для этого продукта не доступен.
