Регулируемая кассетная рамка RKSNUZD3 с кабельным выводом, отсоединяемая, из нержавеющей стали
Артикул, номер 7409603 | EAN 4012197369187
- Описание продукта
-
Описание продуктаРегулируемые по высоте отсоединяемые кассетные рамки квадратной формы предусмотрены для монтажа электроустановочных изделий вровень с полом в монтажных основаниях UGD-3. В зависимости от исполнения они могут устанавливаться в полах с сухим или влажным уборки. Кассетная рамка опирается на крепежные уголки, закрепленные в верхней части монтажного основания. С их помощью кассетную рамку можно выровнять по поверхности напольного покрытия. Кроме того, благодаря крепежным уголкам кассетная рамка может отсоединяться от несущего перекрытия. Для монтажного основания необходима крышка с соответствующим монтажным отверстием. Кассетные рамки изготовлены из нержавеющей стали или латуни. Во всех кассетных рамках установлена стальная пластина толщиной 4 мм, рассчитанная на интенсивные нагрузки. В ассортименте представлены кассетные рамки, подходящие для напольных покрытий толщиной 20 и 25 мм.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).

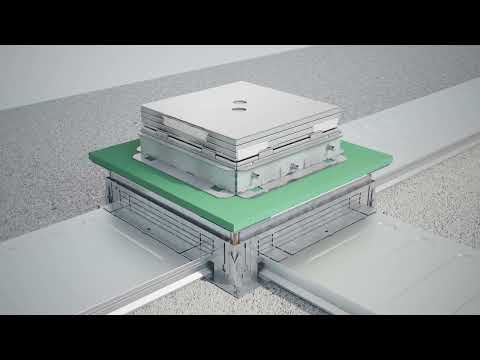

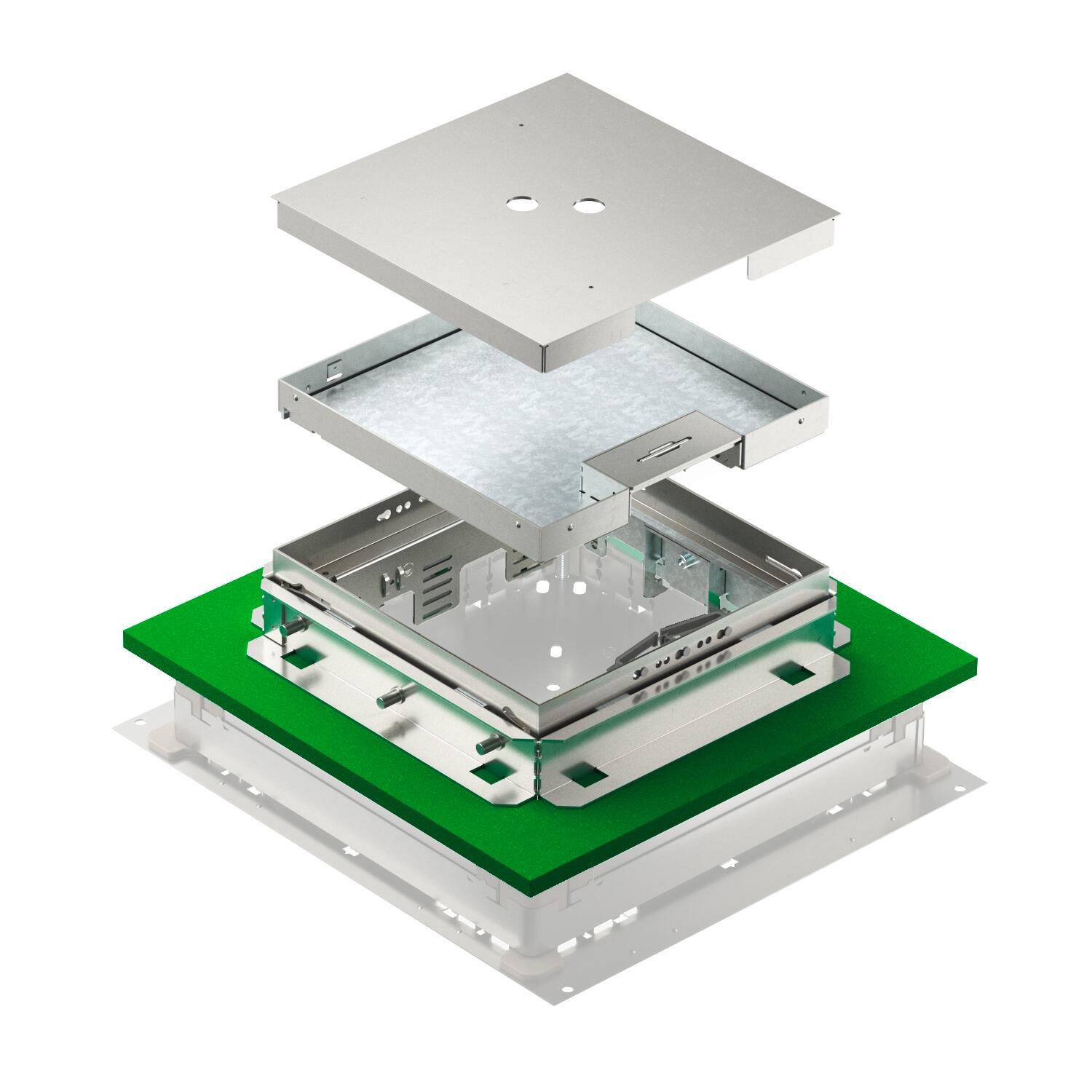

Height-adjustable cassette with cord outlet. For the installation of three UT4 universal supports for nine single devices with support ring/support clamp or 12 Modul 45® devices. The scope of delivery contains an aluminium screed protection cover (grindable), a suitable mounting lid to fix the cassette lined body and an ISO apron for decoupling from the underfloor connection socket.
-
- Технические данные
-
Технические характеристики

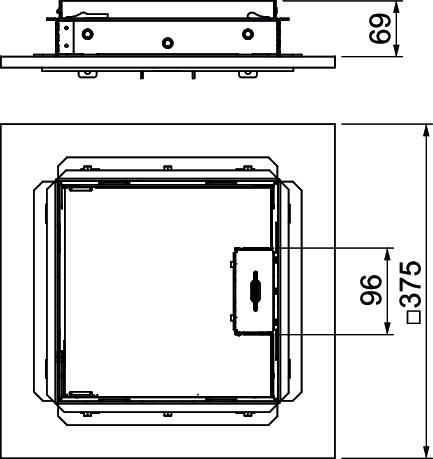

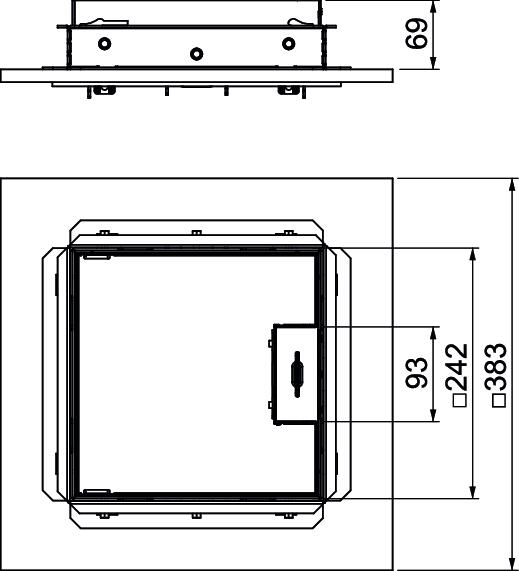

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота 81 mm Высота пола мин. 136 mm Диапазон регулирования макс. 110 mm Диапазон регулирования мин. 69 mm Длина 243 mm Исполнение квадратные Количество встраиваемых устройств 12 Количество монтажных коробок 3 x UT4 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK10 Материал Нержавеющая сталь Монтажная глубина 136 mm Монтажные рамки для установки монтажных коробок нет Номинальный размер монтажных элементов 9 Нормы EN 50085-2-2 Отсоединяемая крышка да Подходит для монтажа в двойных полах нет Подходит для монтажа в пустотных полах нет Размер 243x243x117 Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщины напольного покрытия 25 mm Толщины стяжки макс. 110 mm Толщины стяжки мин. 69 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 41,6865 кг CO2e / 1 Шт. Ширина 243 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук - Загрузки
-
Техническая спецификация TRKSN 9 VS 250 / 7409603 , 0.26MB , pdfПаспорт безопасности TRKSN 9 VS 250 / 7409603 , 0.05MB , pdfДекларация соответствия ЕС TRKSN 9 VS 250 / 7409603 , 0.11MB , pdfREACH Декларация соответствия TRKSN 9 VS 250 / 7409603 , 0.12MB , pdfRoHS Декларация соответствия TRKSN 9 VS 250 / 7409603 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval electrical installation trunking, underfloor, flushfloor or on-floor , 0.35MB , pdfИнструкции по монтажу Terrazzo cassette (Rectangular) , 0.55MB , pdfИнструкции по монтажу Кассеты для бесшовных полов , 1.87MB , pdf
