Указание: Этот товар снят с производства.

Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, отсоединяемая, из латуни 94 | 20 | 94 | R4

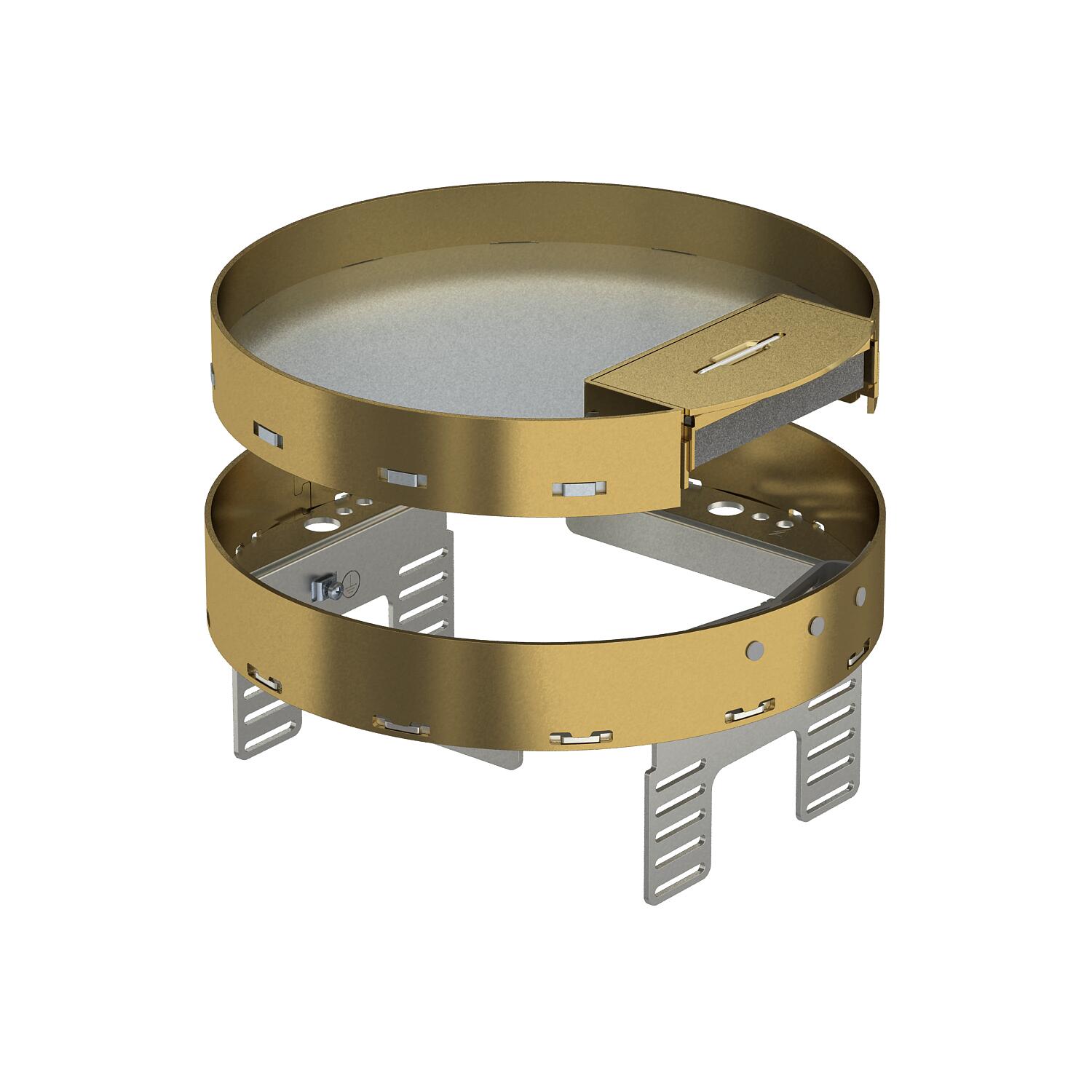

Регулируемая кассетная рамка RKSRNUZD3 с кабельным выводом, отсоединяемая, из латуни

Артикул, номер 7409282 | EAN 4012195867630

Артикул, номер / Типы

Высота пола мин.	94 mm

Толщины напольного покрытия

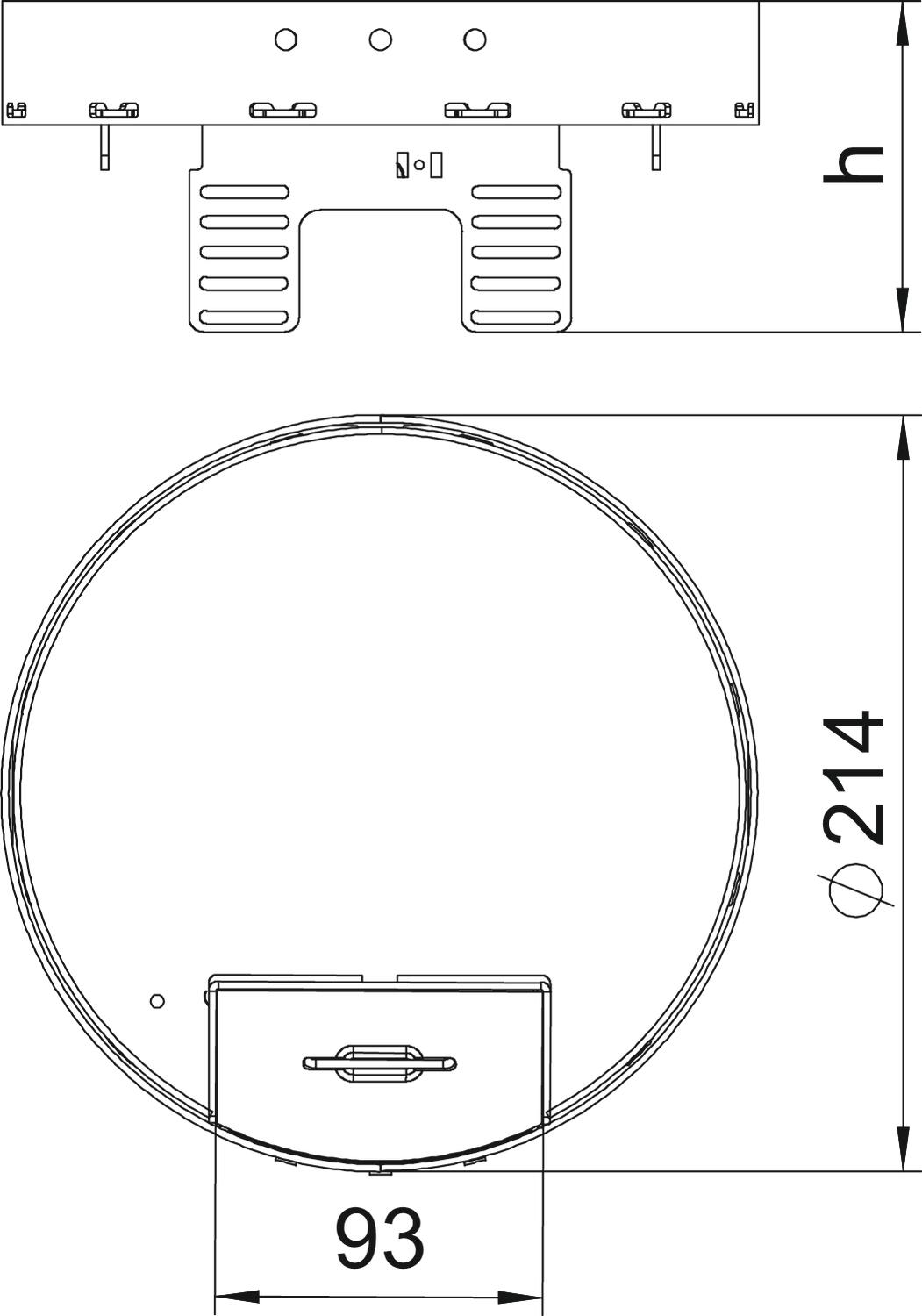

Размер h	94 mm

Номинальный размер монтажных элементов	R4

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета номинального размера R4, с выпуском кабеля, для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях, для монтажа в подпольных розетках UZD250-3 или UZD350-3, каждая в сочетании с монтажной крышкой DUG..R4, или в UGD250-3R4 или UGD350-3R4. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон.
Регулируемая по высоте кассетная рамка с кабельным выводом, 2-секционна. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота пола мин.	94 mm
Исполнение	круглой формы
Количество встраиваемых устройств	6
Количество монтажных коробок	2
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	латунный
Монтажная глубина	104 mm

Монтажные рамки для установки монтажных коробок	да
Монтажный диаметр	215
Номинальный размер монтажных элементов	R4
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет

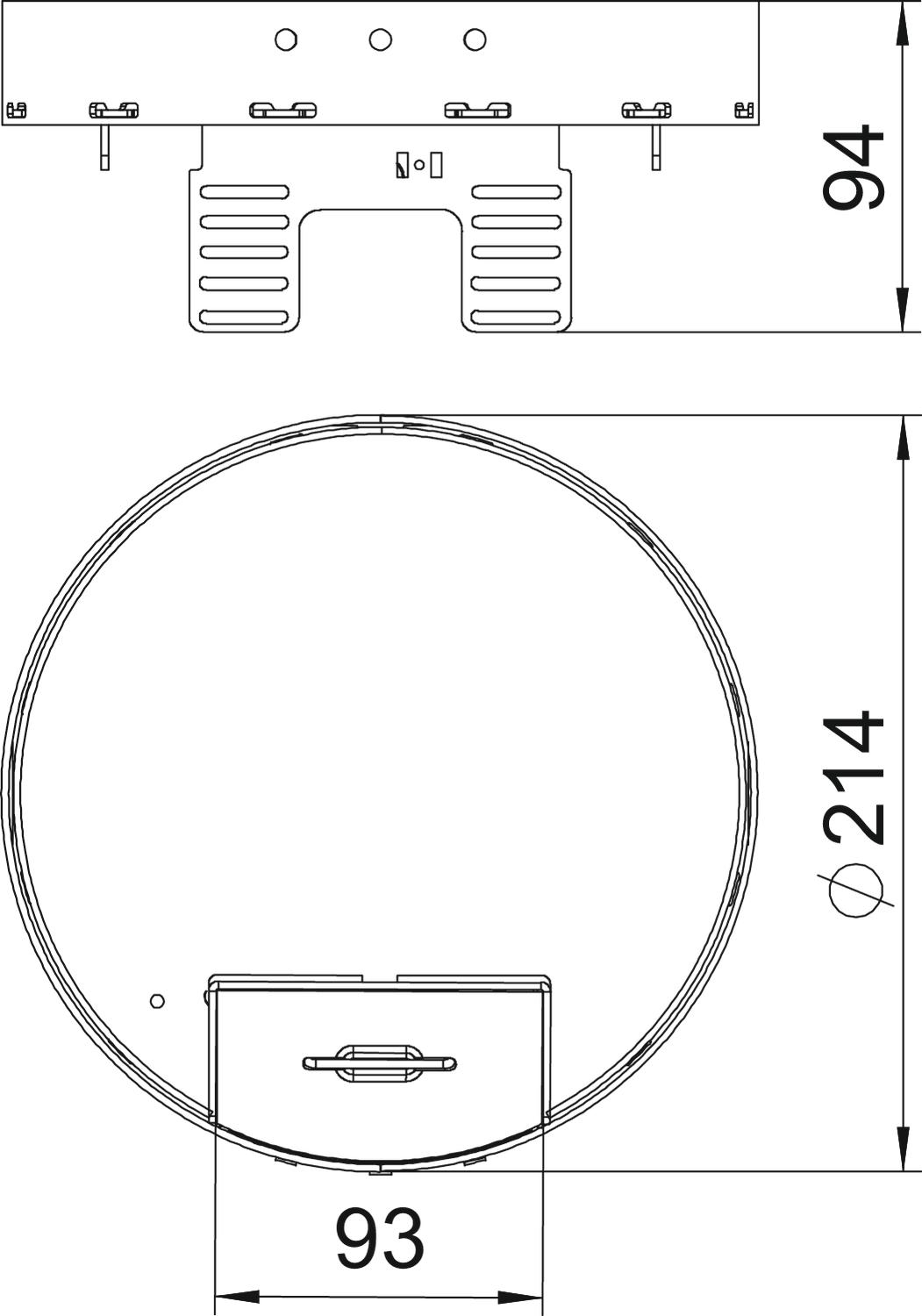

Размер	Ø215mm
Размер h	94 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3
Толщины напольного покрытия	20 mm
Уборка пола	сухой
