Регулируемая кассетная рамка с кабельным выводом RKSN из латуни 110 | 155 | 25 | 110 | 4

Регулируемая кассетная рамка с кабельным выводом RKSN из латуни

Артикул, номер 7409204 | EAN 4012195867111

Артикул, номер / Типы

Высота пола мин.

Высота пола макс.

Толщины напольного покрытия

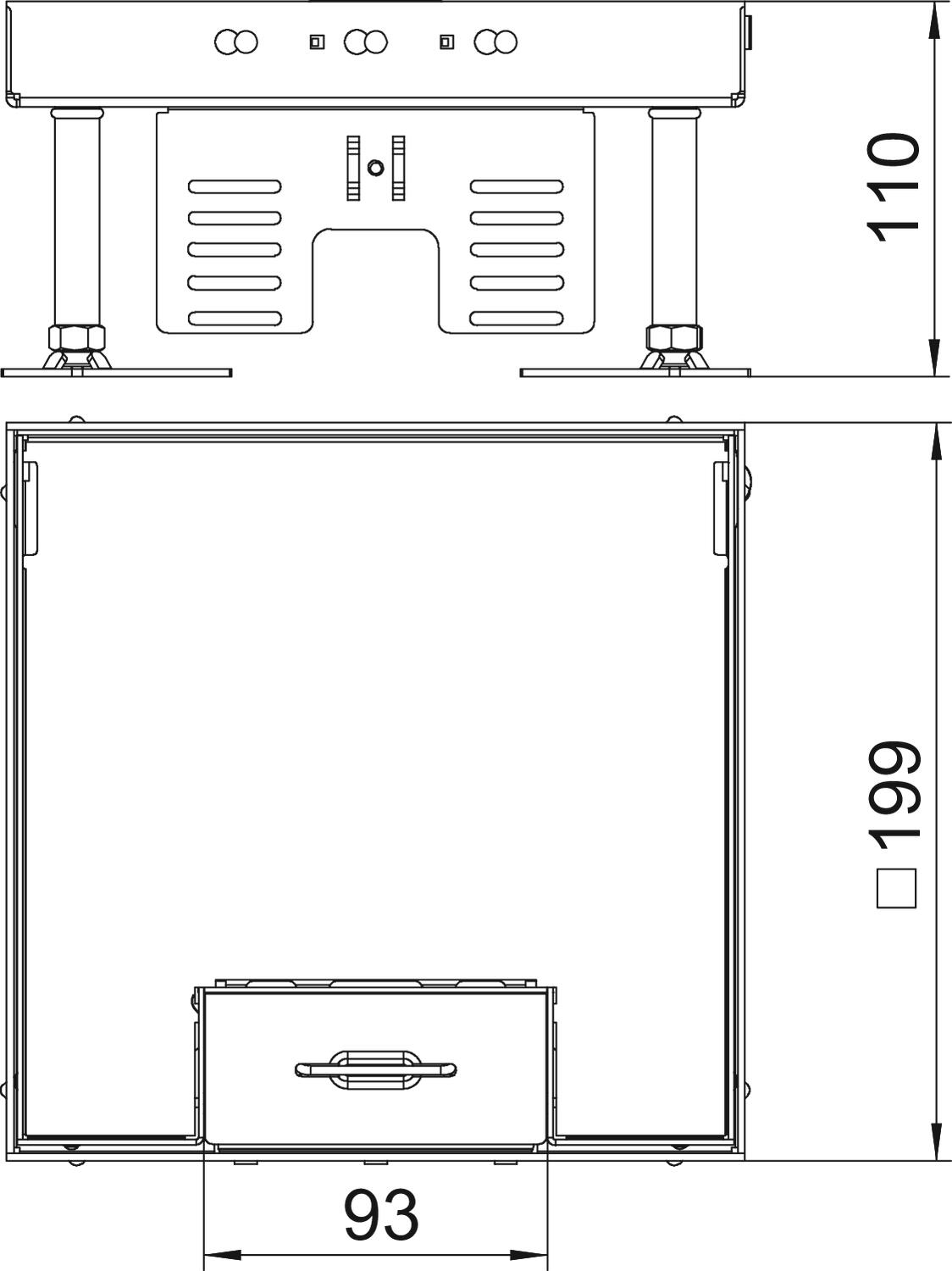

Размер h

Номинальный размер монтажных элементов	4

Описание продукта

Описание продукта

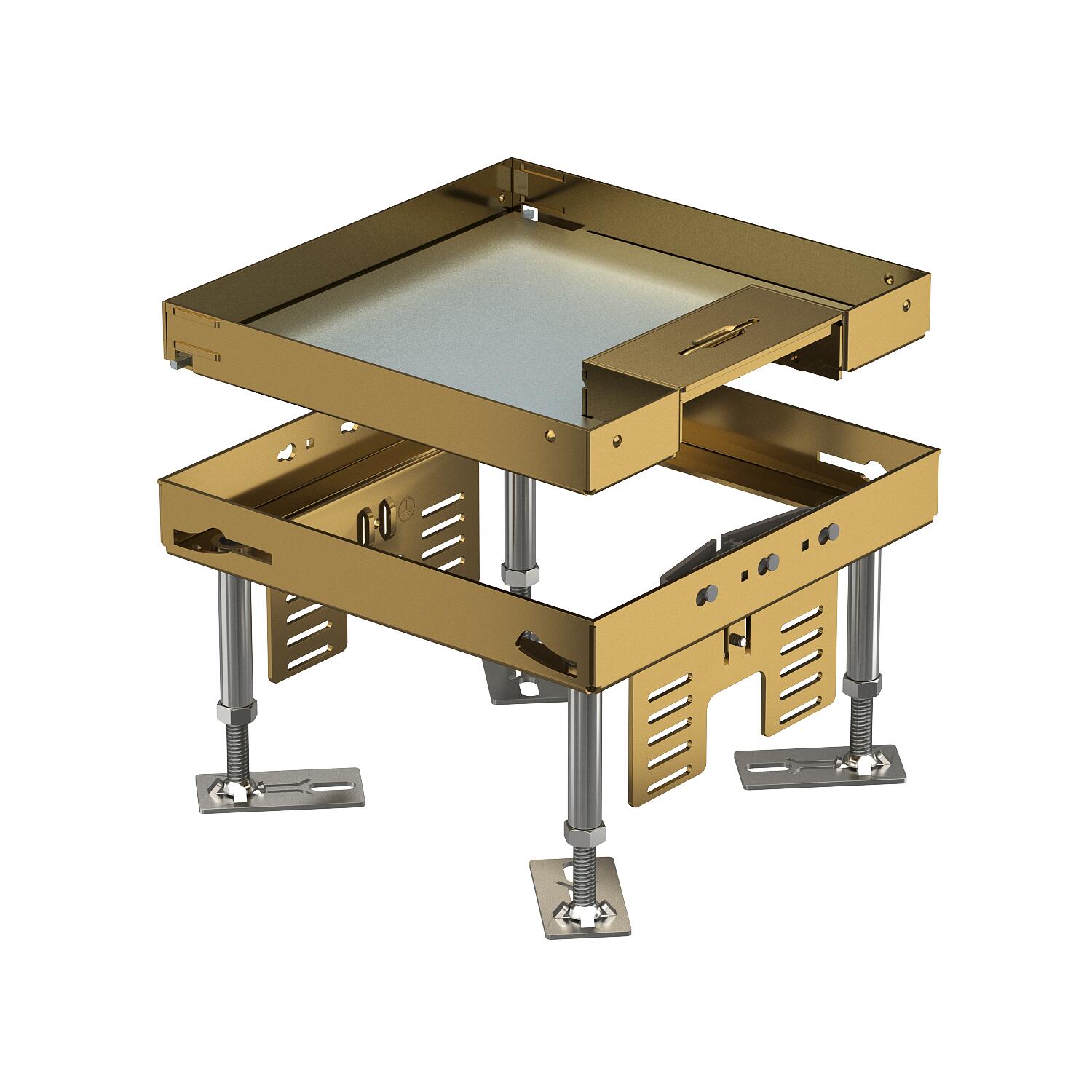

Регулируемая по высоте кассета номинального размера 4 с выпуском кабеля для монтажа электроустановочных изделий в полах с сухим или влажным типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с кабельным выводом, 2-секционна. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 5.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Высота пола макс.	155 mm
Высота пола мин.	110 mm
Диапазон регулирования макс.	155 mm
Диапазон регулирования мин.	110 mm
Длина, монтажный размер	201 mm
Исполнение	квадратные
Количество встраиваемых устройств	6
Количество монтажных коробок	2
Количество накладок для вывода кабеля	1
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Вывод кабеля
Коэффициент прочности	IK10
Материал	латунный

Монтажная глубина	110 mm
Монтажные рамки для установки монтажных коробок	да
Номинальный размер монтажных элементов	4
Отсоединяемая крышка	нет
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Размер	200x200mm
Размер h	110 mm
Степень защиты (IP) в нерабочем состоянии	IP40
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT3
Толщины напольного покрытия	25 mm
Уборка пола	сухой
Углеродный след CO2 (GWP) от колыбели до ворот	11,5475 кг CO2e / 1 Шт.
Ширина, монтажный размер	201 mm

Все виды

Все виды

Типы	Высота пола мин.	Высота пола макс.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKSN2 4 MS 20	105 mm	150 mm	20 mm	105 mm	4	7409202	Штук	1 Штук
RKSN2 4 MS 25	110 mm	155 mm	25 mm	110 mm	4	7409204	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Регулируемая опора RKNEV2	RK NEV2 110	7405815	т.е.	1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9	SRS 4	7405798	Штук	4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 4	SK RK4	7404380	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES4	DUG 350-3 4	7400505	Штук	1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм	UT3 45 3	7408723	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм	MTU 2	7407836	Штук	1 Штук
