Регулируемая кассетная рамка с кабельным выводом RKSR, из нержавеющей стали
Артикул, номер 7409278 | EAN 4012195867586
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета номинального размера R9 с выпуском кабеля для монтажа электроустановочных изделий в полах с сухим типом уборки во внутренних помещениях.
Регулируемая по высоте кассетная рамка с кабельным выводом, 3-секционная, , для полов с сухим типом уборки. Могут быть установлены 3 накладки APMT5. Можно установить 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul45) с помощью 3 коробок UT4 (арт. 7408727).
Height-adjustable round cassette, 3-compartment, with cord outlet of nominal size 9 for the installation of accessories. Cassette suitable for the use in trunking systems, raised and cavity floors in dry- and wet-cleanded floors in indoor areas. Suitable only for smooth floor coverings.
Three cover plates APMT5 can be installed.
-
- Технические данные
-
Технические характеристики

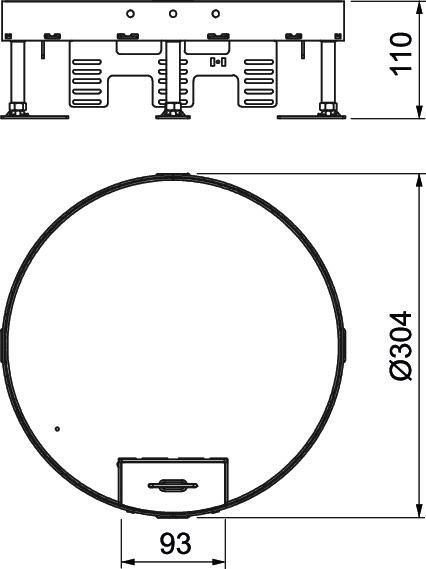

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 155 mm Высота пола мин. 110 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 110 mm Длина 304 mm Исполнение круглой формы Количество встраиваемых устройств 12 Количество монтажных коробок 3 Количество накладок для вывода кабеля 1 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 110 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 305 Номинальный размер монтажных элементов R9 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер Ø305mm Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщины напольного покрытия 20 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 18,4172 кг CO2e / 1 Шт. Ширина 304 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R9
SK RKR9 7404376 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR9
DUG 350-3 R9 7400549 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук - Загрузки
-
Техническая спецификация RKS2 R9 V20 / 7409278 , 0.23MB , pdfПаспорт безопасности RKS2 R9 V20 / 7409278 , 0.05MB , pdfREACH Декларация соответствия RKS2 R9 V20 / 7409278 , 0.13MB , pdfRoHS Декларация соответствия RKS2 R9 V20 / 7409278 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfТекст для тендера для этого продукта не доступен.
