Указание: Этот товар снят с производства.

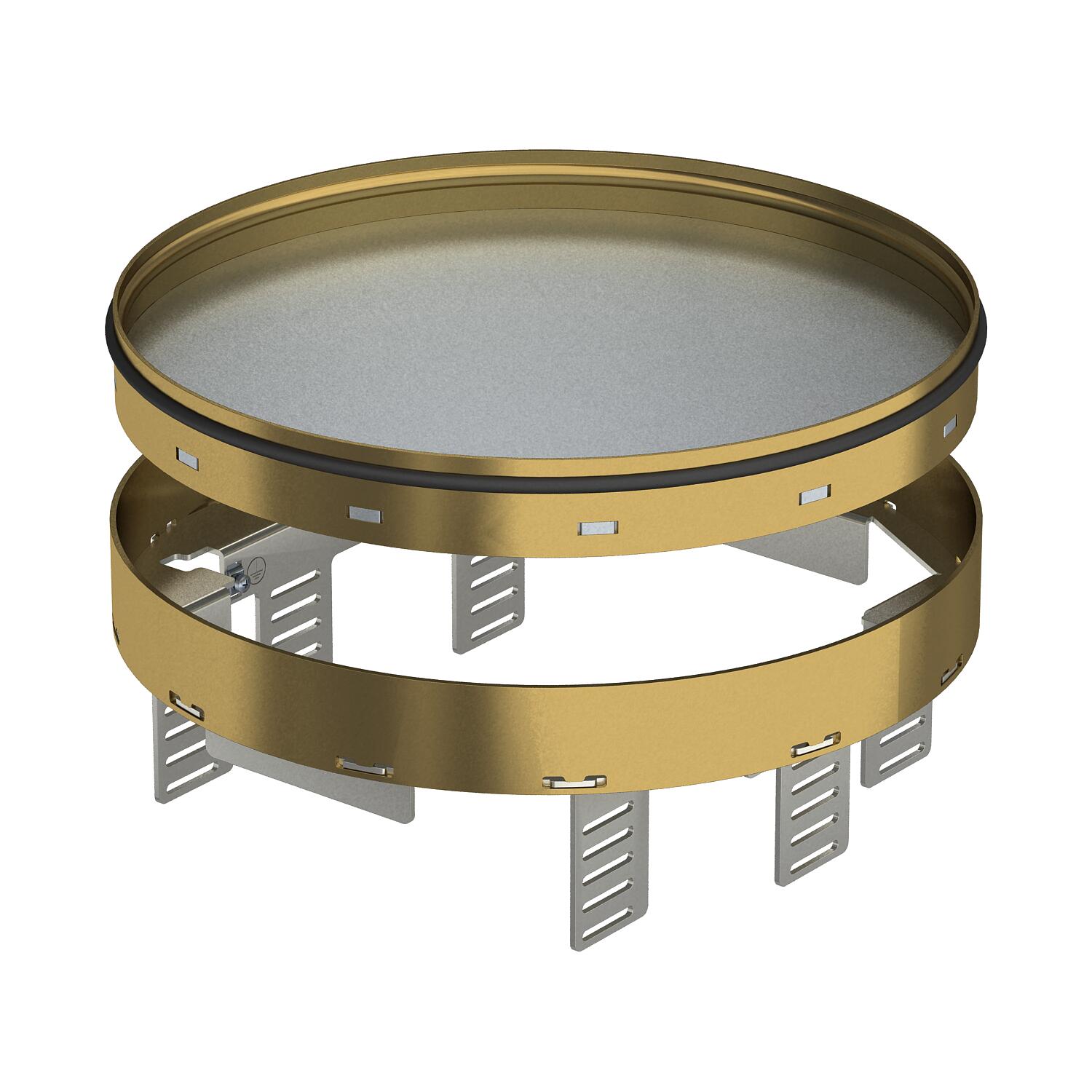

Регулируемый ревизионный люк RKRNUZD3, из латуни
Артикул, номер 7409144 | EAN 4012195868606
- Описание продукта
-
Описание продуктаРегулируемая по высоте, отсоединяемая от пола кассета, глухая, для формирования ревизионного отверстия номинального размера R7 в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD350-3, в комбинации с одной монтажной крышкой DUG350-3R7, или в UGD350-3R7. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон. Подходит только для гладких напольных покрытий.
Регулируемая по высоте отсоединяемая кассетная рамка, глухая, 3-х секционная. Могут быть установлены 2 накладки APMT2 и одна APMT5. Можно установить до 10 электроустановочных изделий размером 45х45 мм (10 модулей серии Modul 45), с помощью 2 коробок UT3 и 1 коробки UT4.
-
- Технические данные
-
Технические характеристики

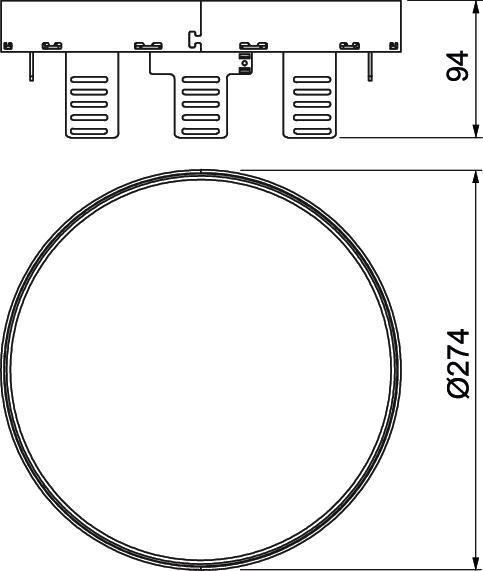

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 3.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота 94 mm Высота пола мин. 94 mm Длина 274 mm Исполнение круглой формы Конструкция для тяжелых нагрузок нет Коэффициент прочности IK10 Материал латунный Монтажная глубина 104 mm Монтажные рамки для установки монтажных коробок нет Монтажный диаметр 275 Номинальный размер монтажных элементов R7 Отсоединяемая крышка да Подходит для монтажа в двойных полах нет Подходит для монтажа в пустотных полах нет Размер Ø275mm Размер h 94 mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP00 Тип монтажной системы UT3 / UT4 Толщины напольного покрытия 25 mm Толщины стяжки мин. 94 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 11,3939 кг CO2e / 1 Шт. Ширина 274 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3
NW 350-3 RK 7410556 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR7
DUG 350-3 R7 7400533 1 Штук - Загрузки
-
Техническая спецификация RKRN2UZD3R7MS25 / 7409144 , 0.18MB , pdfПаспорт безопасности RKRN2UZD3R7MS25 / 7409144 , 0.05MB , pdfREACH Декларация соответствия RKRN2UZD3R7MS25 / 7409144 , 0.12MB , pdfRoHS Декларация соответствия RKRN2UZD3R7MS25 / 7409144 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfИнструкции по монтажу Mounting instructions, cassettes RK(F) RN2UZD3 , 0.10MB , pdfТекст для тендера для этого продукта не доступен.
