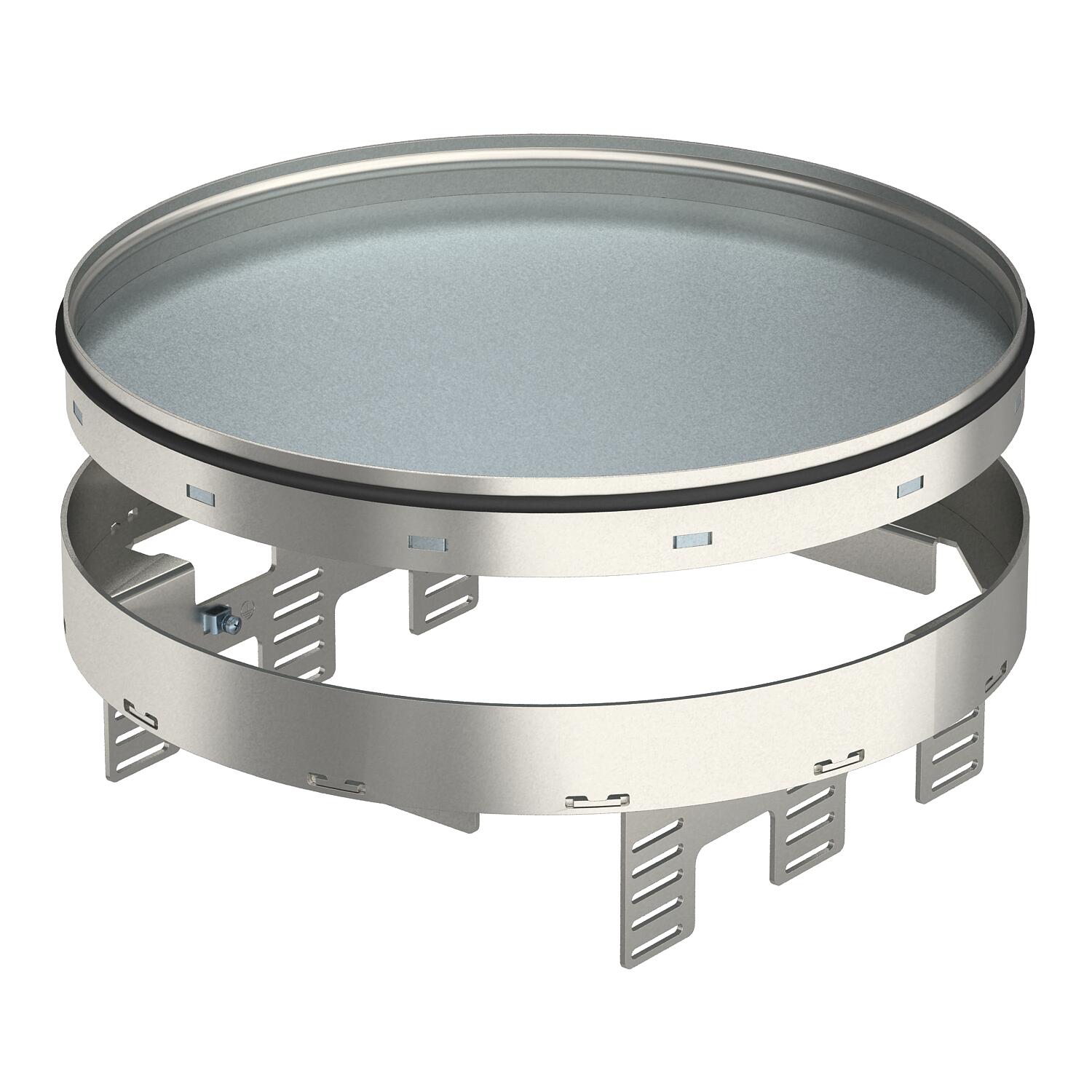

Регулируемый ревизионный люк RKRNUZD3, из нержавеющей стали 94 | 25 | 94 | R9

Регулируемый ревизионный люк RKRNUZD3, из нержавеющей стали

Артикул, номер 7409160 | EAN 4012195868743

Артикул, номер / Типы	7409160 / RKRN2UZD3R9VS25

Высота пола мин.	94 mm

Толщины напольного покрытия	25 mm

Размер h	94 mm

Номинальный размер монтажных элементов	R9

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета, глухая, для формирования ревизионного отверстия номинального размера R9 в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD350-3, в комбинации с одной монтажной крышкой DUG350-3R9, или в UGD350-3R9. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон. Подходит только для гладких напольных покрытий.
Регулируемая по высоте отсоединяемая кассетная рамка, глухая, 3-х секционная. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н

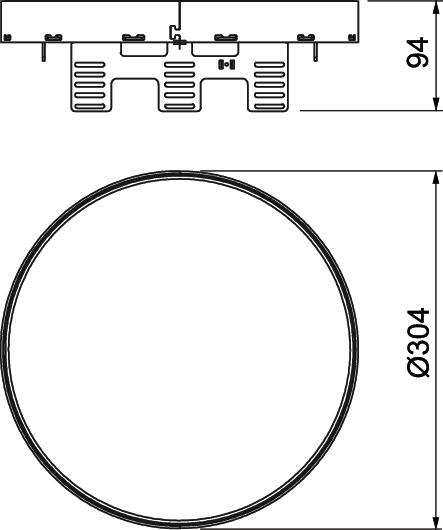

Высота	94 mm
Высота пола мин.	94 mm
Длина	304 mm
Исполнение	круглой формы
Конструкция для тяжелых нагрузок	нет
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	104 mm
Монтажные рамки для установки монтажных коробок	нет
Монтажный диаметр	305
Номинальный размер монтажных элементов	R9

Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	нет
Подходит для монтажа в пустотных полах	нет
Размер	Ø305mm
Размер h	94 mm
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT4
Толщины напольного покрытия	25 mm
Толщины стяжки мин.	94 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	17,2922 кг CO2e / 1 Шт.
Ширина	304 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKRN2UZD3R9VS25	94 mm	25 mm	94 mm	R9	7409160	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа круглых кассетных рамок в основаниях UGD350-3	NW 350-3 RK	7410556	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R9	SK RKR9	7404376	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR9	DUG 350-3 R9	7400549	Штук	1 Штук
