Ревизионная кассетная рамка RKNUZD3 из нержавеющей стали | 105 | 20 | 90 | 9

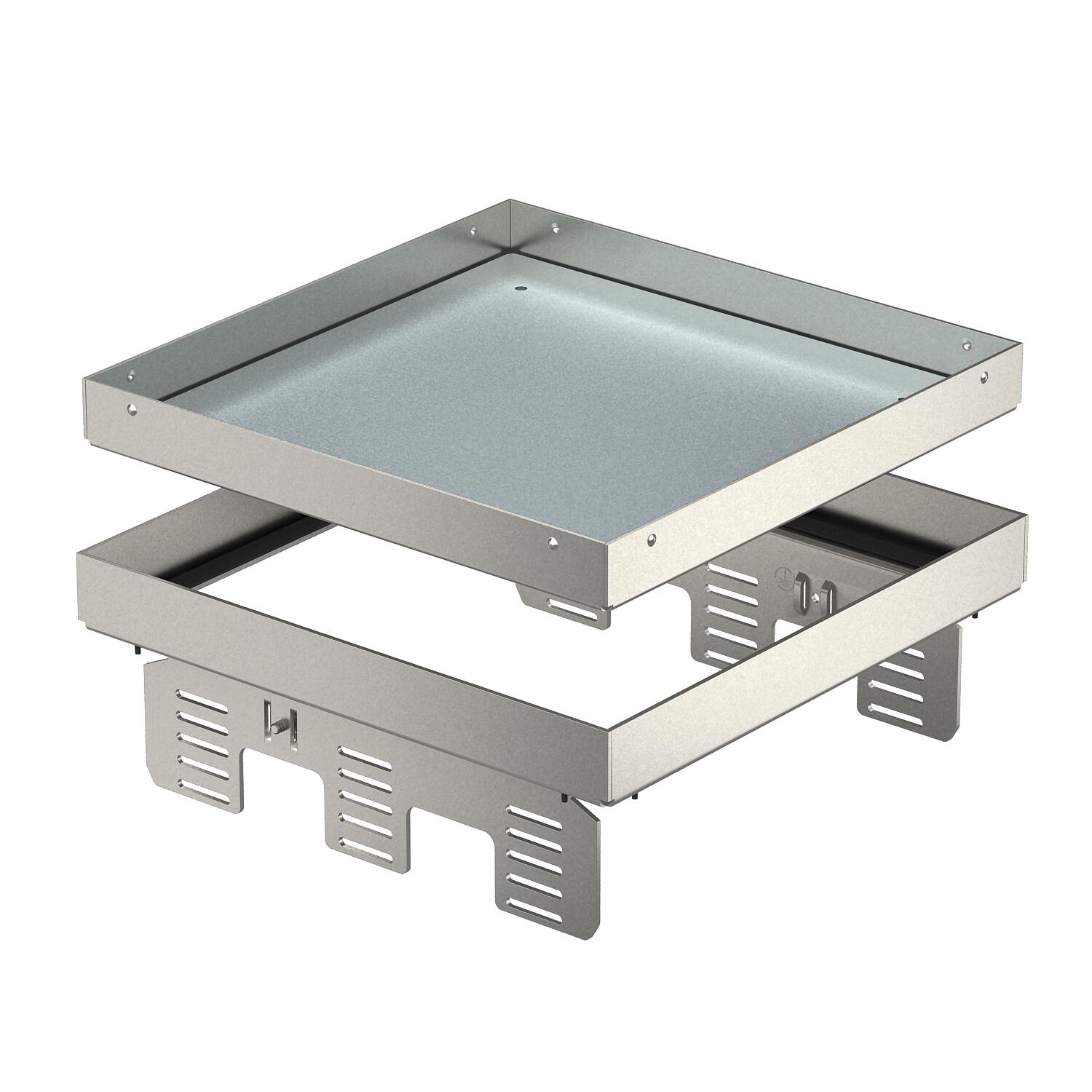

Ревизионная кассетная рамка RKNUZD3 из нержавеющей стали

Артикул, номер 7409066 | EAN 4012195868088

Артикул, номер / Типы

Высота пола мин.

Толщины напольного покрытия

Размер h

Номинальный размер монтажных элементов	9

Описание продукта

Описание продукта

Регулируемая по высоте, отсоединяемая от пола кассета, глухая, для формирования ревизионного отверстия номинального размера 9 в полах с сухим или влажным типом уборки во внутренних помещениях, для монтажа в подпольные розетки UZD250-3 или UZD350-3, каждая в комбинации с одной монтажной крышкой DUG../9, или в UGD250-3/9 или UGD350-3/9. Устанавливается с помощью нивелирующих углов (заказываются отдельно) в корпусе монтажного основания под заливку в бетон. Подходит только для гладких напольных покрытий.
Регулируемая по высоте отсоединяемая кассетная рамка, глухая, 3-х секционная. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).
Height-adjustable cassette, decoupled from the floor, blank, of nominal size 9, to create an inspection opening in dry- or wet-cleaned floors in indoor ares, for mounting in underfloor boxes UZD250 or UZD350, in connection with a mounting cover DUG../9. Mounting takes place using height-adjustment brackets (order separately) in the aluminium frame profile of the underfloor boxes. Only suitable for smooth floor coverings.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 3.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н

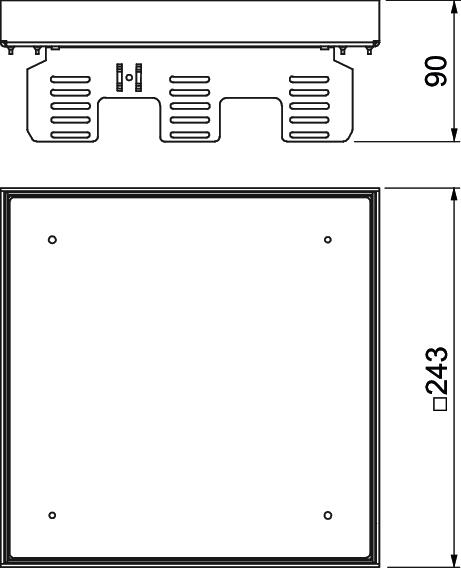

Высота	90 mm
Высота пола мин.	105 mm
Длина	243 mm
Длина, монтажный размер	244 mm
Исполнение	квадратные
Конструкция для тяжелых нагрузок	нет
Конструкция кабельного вывода	Без кабельного вывода
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	105 mm
Монтажные рамки для установки монтажных коробок	нет

Номинальный размер монтажных элементов	9
Отсоединяемая крышка	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Размер	243x243mm
Размер h	90 mm
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT4
Толщины напольного покрытия	20 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	19,1972 кг CO2e / 1 Шт.
Ширина	243 mm
Ширина, монтажный размер	244 mm

Все виды

Все виды

Типы	Высота пола мин.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409066	Штук	1 Штук
RKN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409068	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Нивелирующий угол для монтажа квадратных кассетных рамок в основаниях UZD350-3 и UGD350-3	NW 350-3 QK	7410544	Штук	1 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер 9	SK RK9	7404372	Штук	1 Штук
Монтажная крышка для регулируемой кассетной рамки номинального размера 9	DUG RK UAN 9	7428547	Штук	1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GES9	DUG 350-3 9	7400513	Штук	1 Штук
