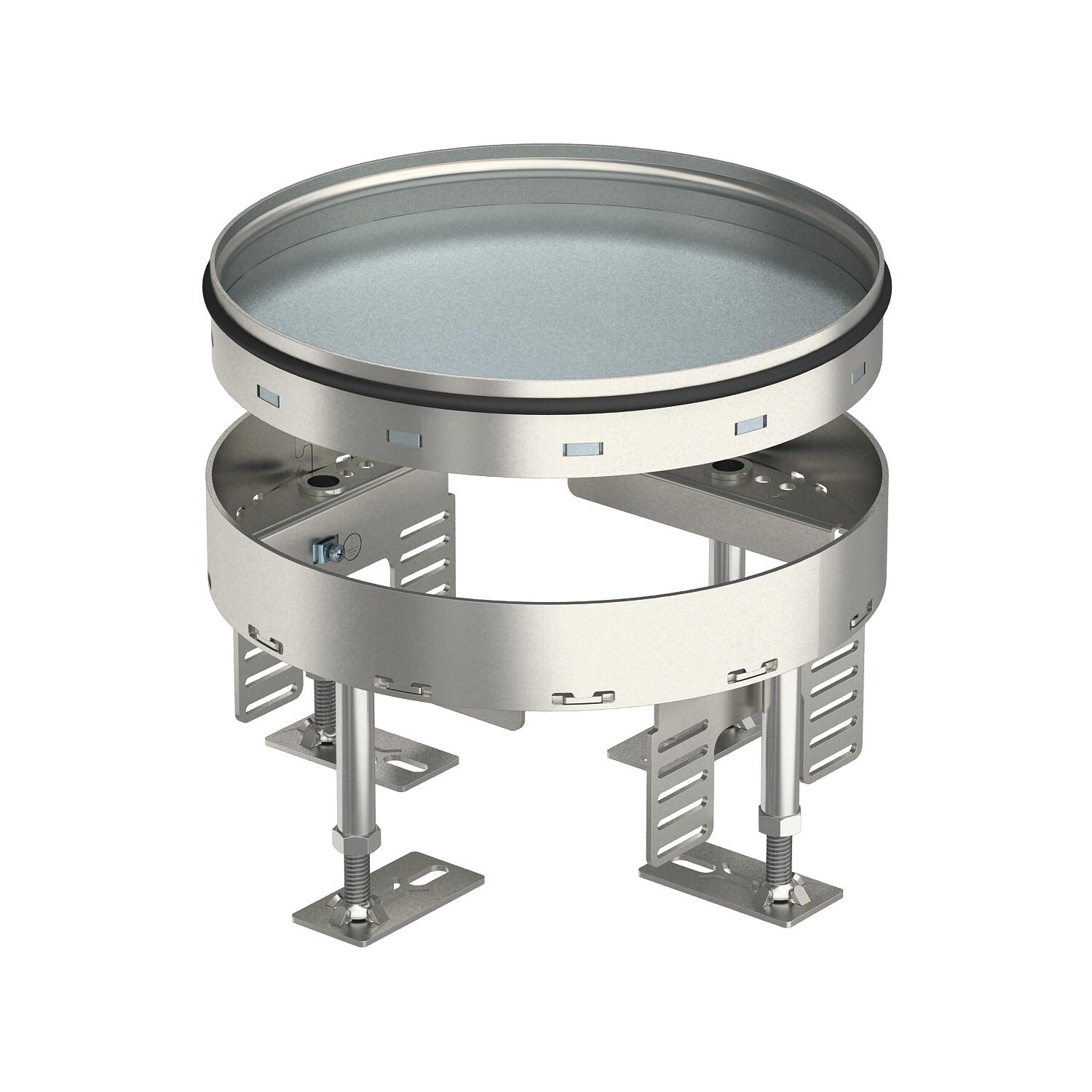

Ревизионная регулируемая кассетная рамка RKR, из нержавеющей стали
Артикул, номер 7409088 | EAN 4012195868200
- Описание продукта
-
Описание продуктаРегулируемая по высоте кассета, глухая, для формирования ревизионного отверстия номинального размера R4 в полах с сухим или влажным типом уборки во внутренних помещениях. Подходит только для гладких напольных покрытий.
Регулируемая по высоте кассетная рамка (напольный лючок), глухая; применяется в качестве ревизионного
люка номинального размера 4 в полах с сухим или влажным типом уборки. Подходит толь-
ко для гладких напольных покрытий. Могут быть установлены 2 накладки APMT2. Можно установить до 6 электроустановочных изделий размером 45х45 мм серии Modul45 с помощью 2 коробок UT3 (арт. 7408723).
-
- Технические данные
-
Технические характеристики

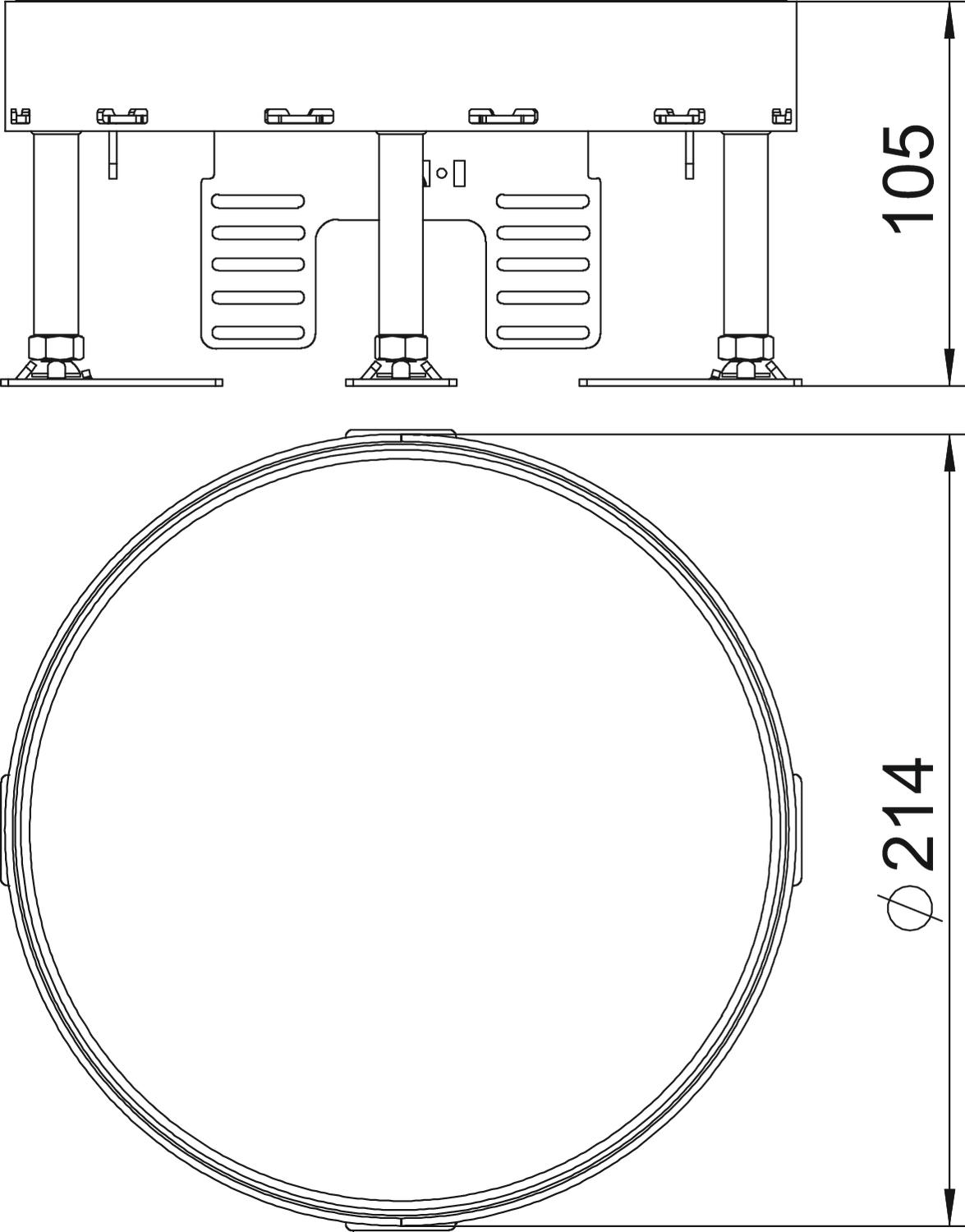

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Высота пола макс. 155 mm Высота пола мин. 105 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 105 mm Длина 214 mm Исполнение круглой формы Количество монтажных коробок 2 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Без кабельного вывода Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 105 mm Монтажные рамки для установки монтажных коробок нет Монтажный диаметр 215 Номинальный размер монтажных элементов R4 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер Ø215mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP00 Тип монтажной системы UT3 Толщины напольного покрытия 20 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 10,468 кг CO2e / 1 Шт. Ширина 214 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R4
SK RK4R 7404382 1 Штук
Крышка монтажного основания UZD350 с отверстием для установки лючка GESR4
DUG 350-3 R4 7400517 1 Штук - Загрузки
-
Техническая спецификация RKR2 4V 20 / 7409088 , 0.25MB , pdfПаспорт безопасности RKR2 4V 20 / 7409088 , 0.05MB , pdfREACH Декларация соответствия RKR2 4V 20 / 7409088 , 0.13MB , pdfRoHS Декларация соответствия RKR2 4V 20 / 7409088 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, RK RKN , 0.18MB , pdfТекст для тендера для этого продукта не доступен.
