Стойка US 3 A4
Артикул, номер 6342485 | EAN 4012195705789
- Описание продукта
-

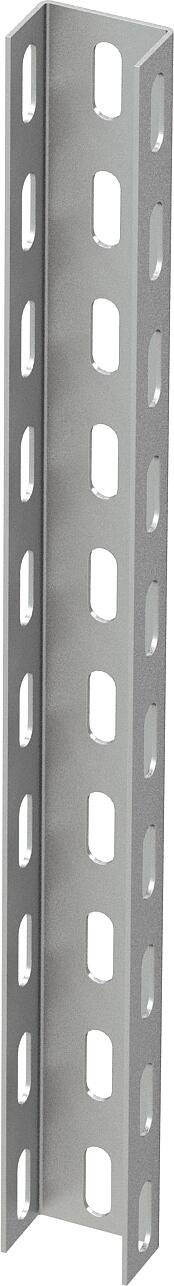

Описание продуктаU-образная стойка фиксированной длины. Размеры 30 x 50 мм.
При применении кронштейна шириной 400 мм или при монтаже кронштейна на конце подвесной стойки рекомендуется использовать распорку тип DSK 25.
-
- Технические данные
-
Технические характеристики
Вид перфорации 3 стороны перфорированные Высота 30 mm Длина 300 mm Исполнение Одинарный профиль Материал Нержавеющая высококачественная сталь 1.4571 Отделяемый нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Прочность материала 2 mm Размер 50x30x300 Размер 30 x 50 x 2,0 С зубцами нет Статическая величина ly 1,52 cm⁴ Статическая величина lz 5,72 cm⁴ Статическая величина Wy 0,7 cm³ Статическая величина Wz 2,29 cm³ Статическая величина А 1,42 cm² Углеродный след CO2 (GWP) от колыбели до ворот 2,3651 кг CO2e / 1 Шт. Форма профиля U-образный профиль Цвет цвета нержавеющей стали Ширина 50 mm - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель U-образной стойки A4
VUS 3 A4 6018520 1 Штук
Защитный колпачок
US 3 KS OR 6338458 20 Штук
Болт с полукруглой плоской головкой с шайбой и гайкой
FRS 10x25 A4 6407524 50 Штук
Распорка А4
DSK 25 A4 6416450 10 Штук
Болт с шестигранной головкой с гайкой и шайбой, VA
SKS 10x80 A4 6418248 20 Штук

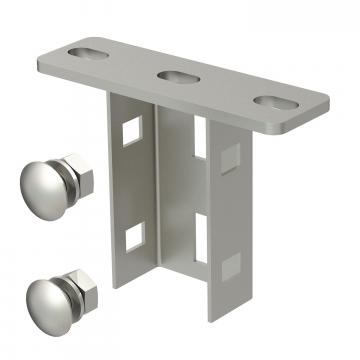

Траверса А4
KU 3 A4 6348877 1 Штук - Загрузки
-
