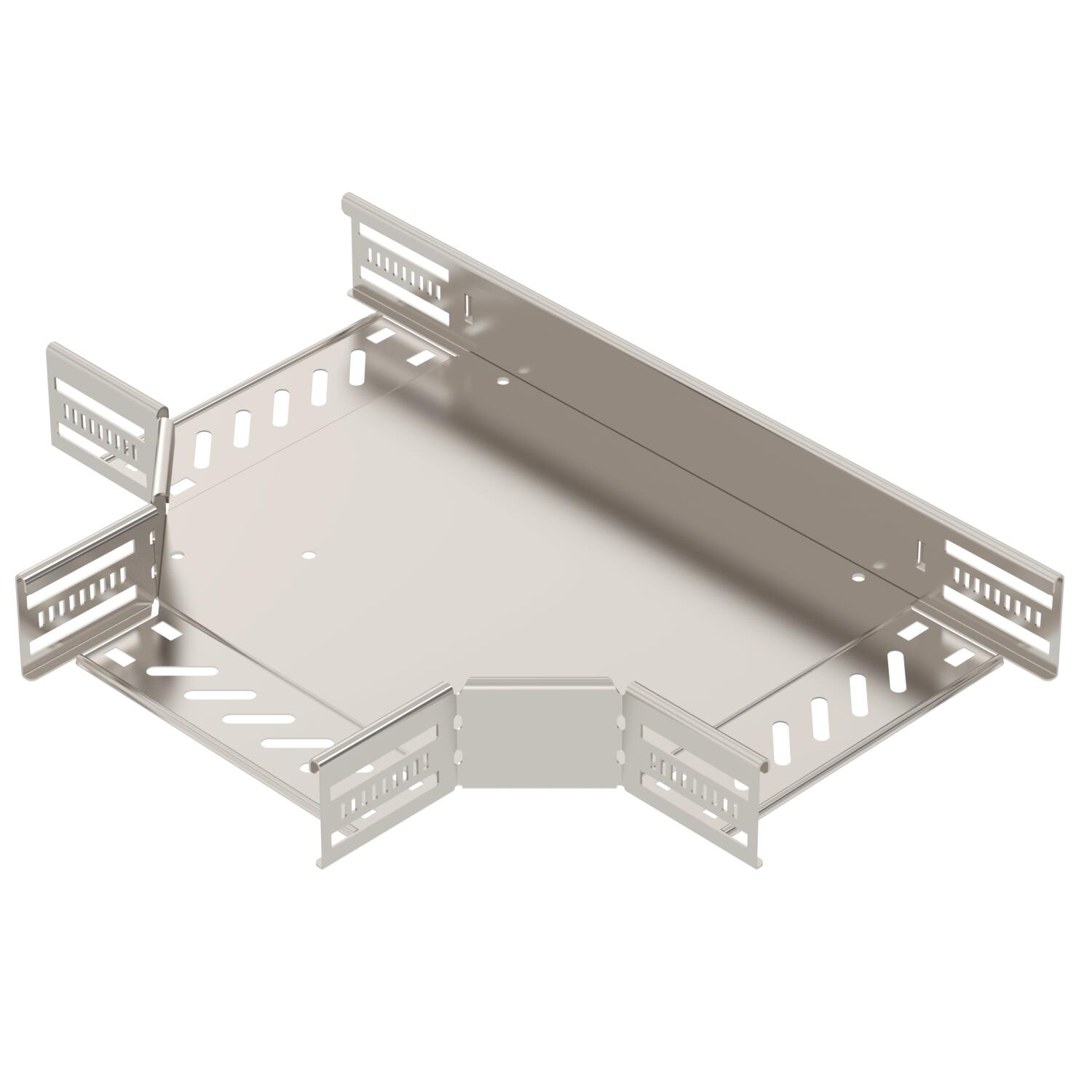

Т-образная секция 60 A4
Артикул, номер 6038182 | EAN 4012197340070
- Описание продукта
-
Описание продуктаТ-образная секция для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики

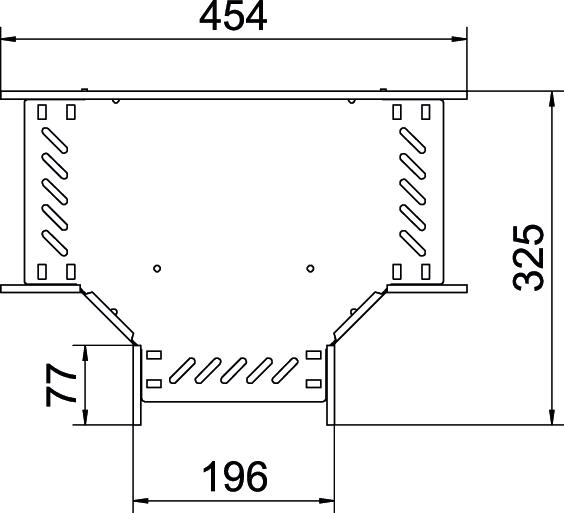

Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая высококачественная сталь 1.4571 Модель Т-образная секция, горизонтальная Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Размер 60x200 Размер B 200 mm Рекомендованное количество винтов 18 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Углеродный след CO2 (GWP) от колыбели до ворот 9,3988 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 200 mm Ширина ответвления 200 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

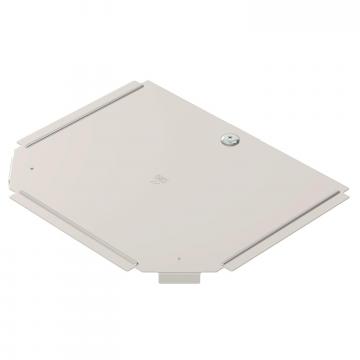

Крышка Т-образной секции 200 A4
RTD 200 A4 6038682 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой
FRSB 6x12 A4 6406142 100 Штук - Загрузки
-
