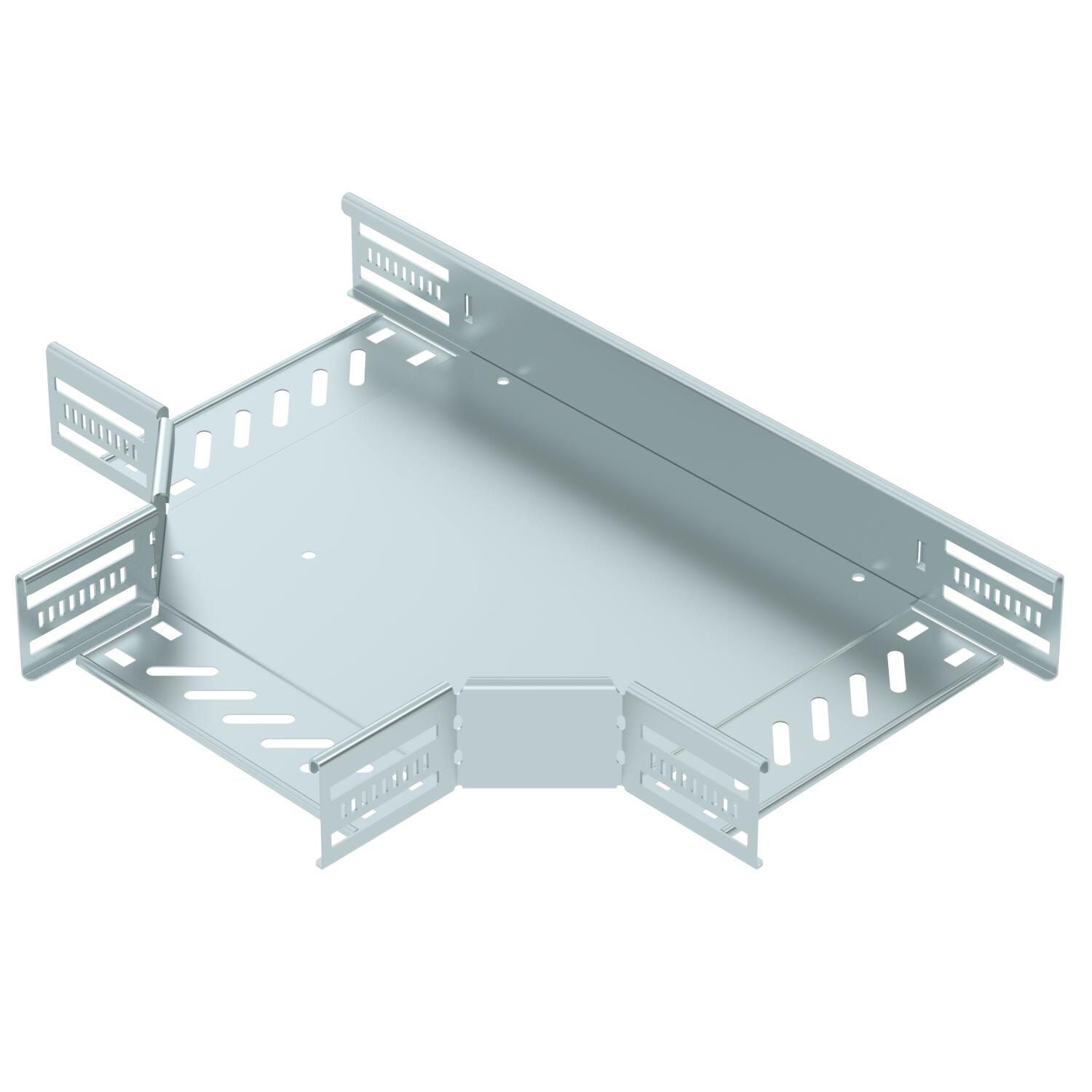

Т-образная секция 60 FS
Артикул, номер 6038104 | EAN 4012197346683
- Описание продукта
-
Описание продуктаТ-образная секция для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно использовать в помещении. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы на винтах/на зажимах Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Т-образная секция, горизонтальная Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции да Размер 60x200 Рекомендованное количество винтов 18 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 0,8 mm Цвет цинковый Ширина ответвления 200 mm Размеры
Высота 60 mm Размер B 200 mm Ширина 200 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 3,8909 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 3,8909 кг CO2e / 1 Шт. - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Крышка Т-образной секции FS
RTD 200 FS 6038604 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук - Загрузки
-
