Т-образная секция 60 FS
Артикул, номер 6038112 | EAN 4012197346805
- Описание продукта
-
Описание продуктаТ-образная секция для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно использовать в помещении. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы на винтах/на зажимах Высота 60 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Модель Т-образная секция, горизонтальная Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Размер 60x600 Размер B 600 mm Рекомендованное количество винтов 24 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 1 mm Цвет цинковый Ширина 600 mm Ширина ответвления 600 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

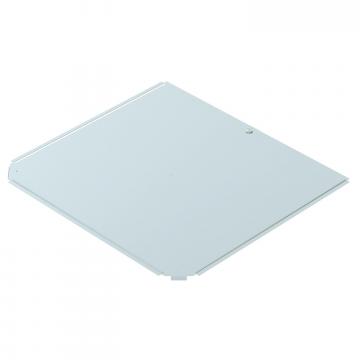

Крышка Т-образной секции FS
RTD 600 FS 6038612 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук - Загрузки
-
Техническая спецификация RT 660 FS / 6038112 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RT 660 FS / 6038112 , 0.10MB , pdfЗаявление о соответствии для Великобритании RT 660 FS / 6038112 , 0.09MB , pdfREACH Декларация соответствия RT 660 FS / 6038112 , 0.12MB , pdfRoHS Декларация соответствия RT 660 FS / 6038112 , 0.13MB , pdfПомощь по выбору Selection aid cable trays, screwable , 2.17MB , pdfПомощь по выбору Selection aid for cable trays, Magic , 0.23MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 11.95MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.42MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
