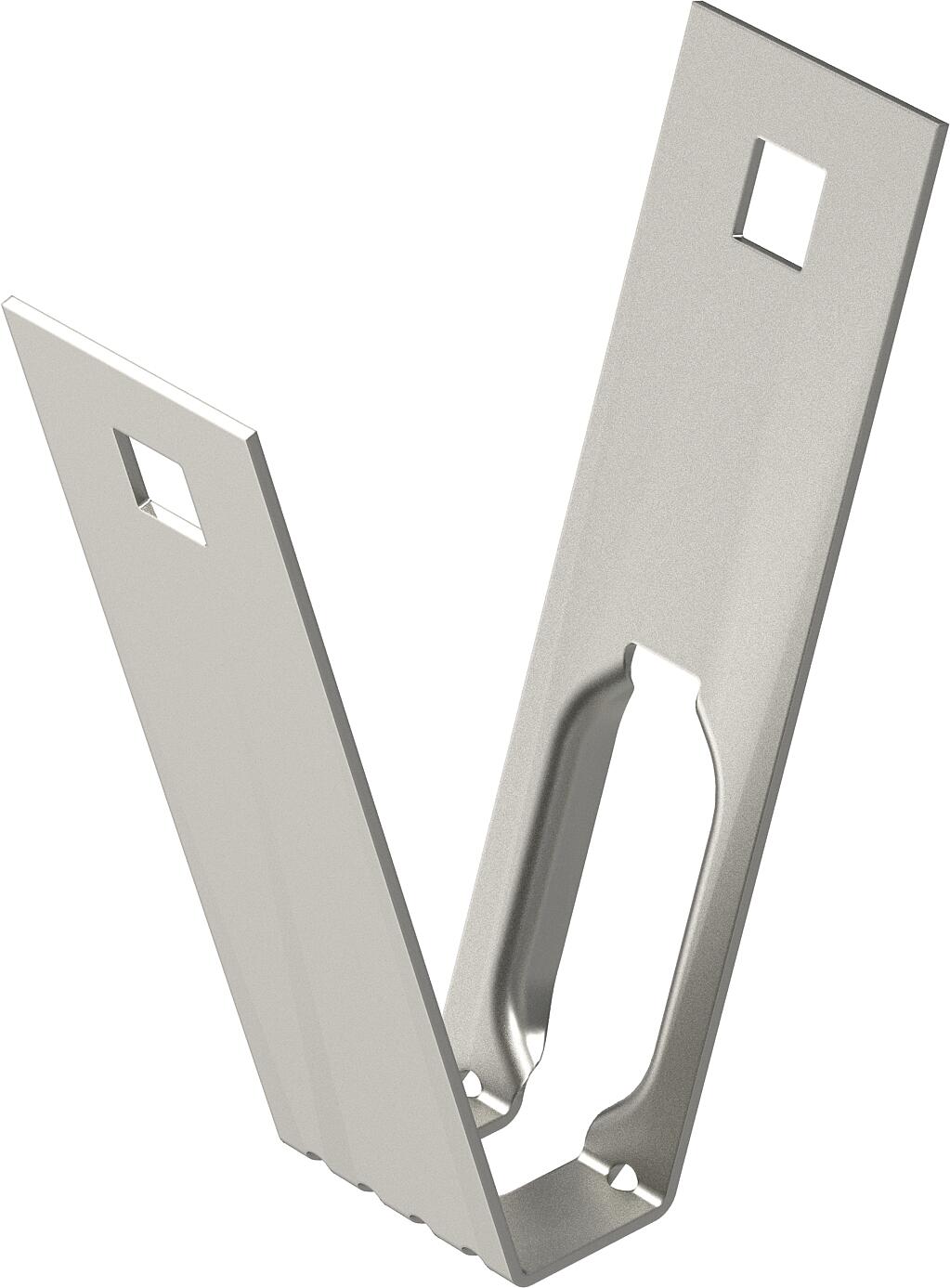

Трапециевидное крепление А2
Артикул, номер 6357516 | EAN 4012195523673
- Описание продукта
-
Описание продуктаТрапецеидальное крепление для подвесного монтажа кабеленесущих систем на стандартных трапецеидальных потолках.
При использовании имеющихся отверстий трапециевидное крепление может быть установлено на трапециевидном профиле шириной примерно до 80 мм. Крепление осуществляется с помощью фиксатора типа TPB R или шестигранного болта типа SKS 10x110.
-
- Технические данные
-

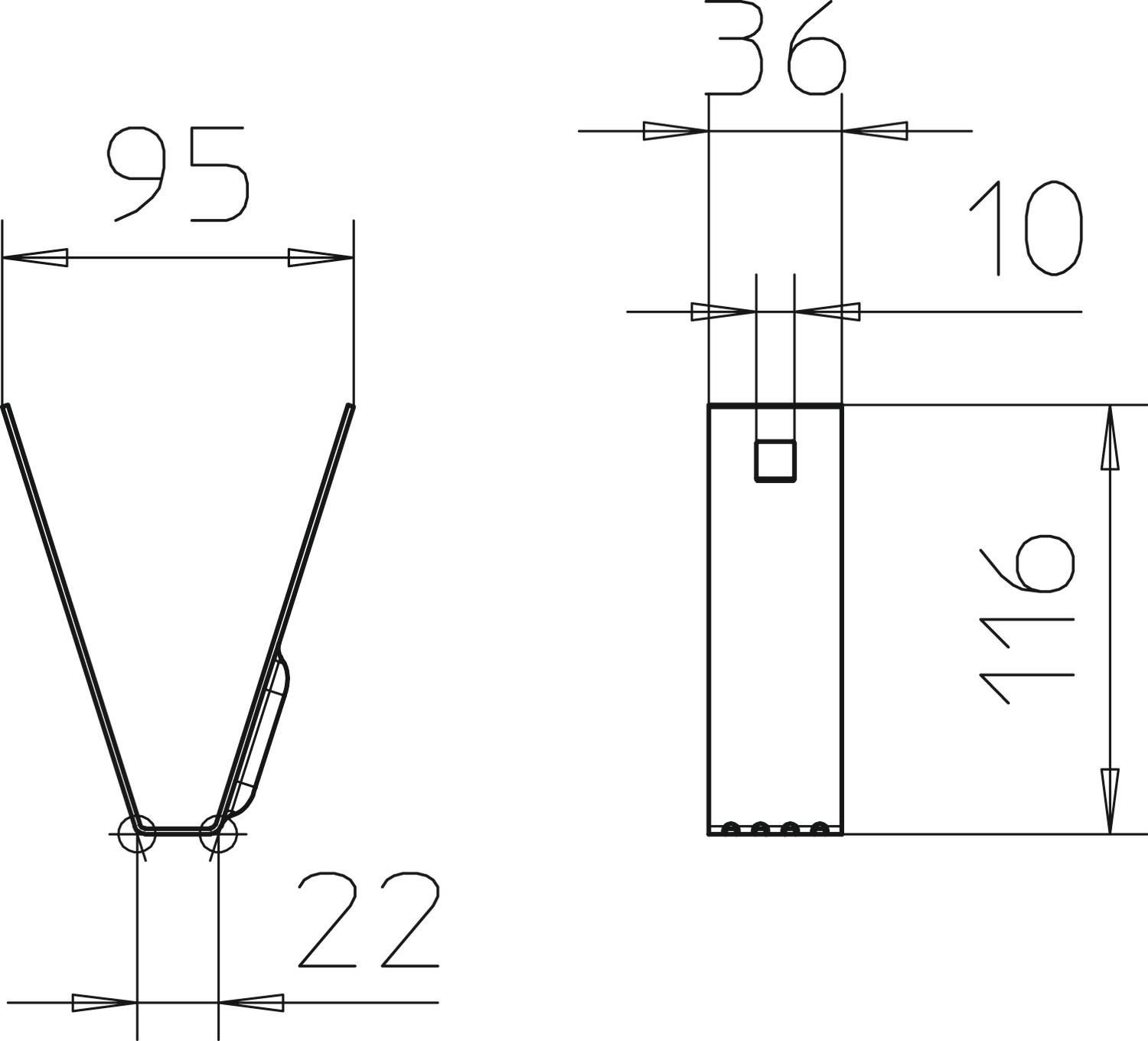

Размеры
Высота 116 mm Длина 36 mm Конец шарнира нет Материал Нержавеющая сталь 1.4301 (304) Нагрузка (F) кН 0,8 kN Нержавеющая сталь, протравленная да Поверхность без обработки, дообработанный Повышение живучести конструкции нет Подходит для метрического стержня с резьбой 10 Прочность материала 1,5 mm Размер 100x116 Регулируемый да Углеродный след CO2 (GWP) от колыбели до ворот 0,4829 кг CO2e / 1 Шт. Цвет цвета нержавеющей стали Ширина 100 mm - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

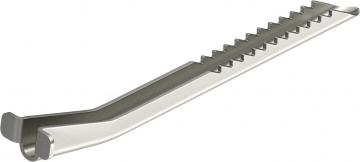

Фиксатор для трапециевидного крепления A2
TPB R A2 6357538 20 Штук - Загрузки
-
