Угловая секция с возможностью регулировки угла 60 A2
Артикул, номер 6037158 | EAN 4012197341312
- Описание продукта
-

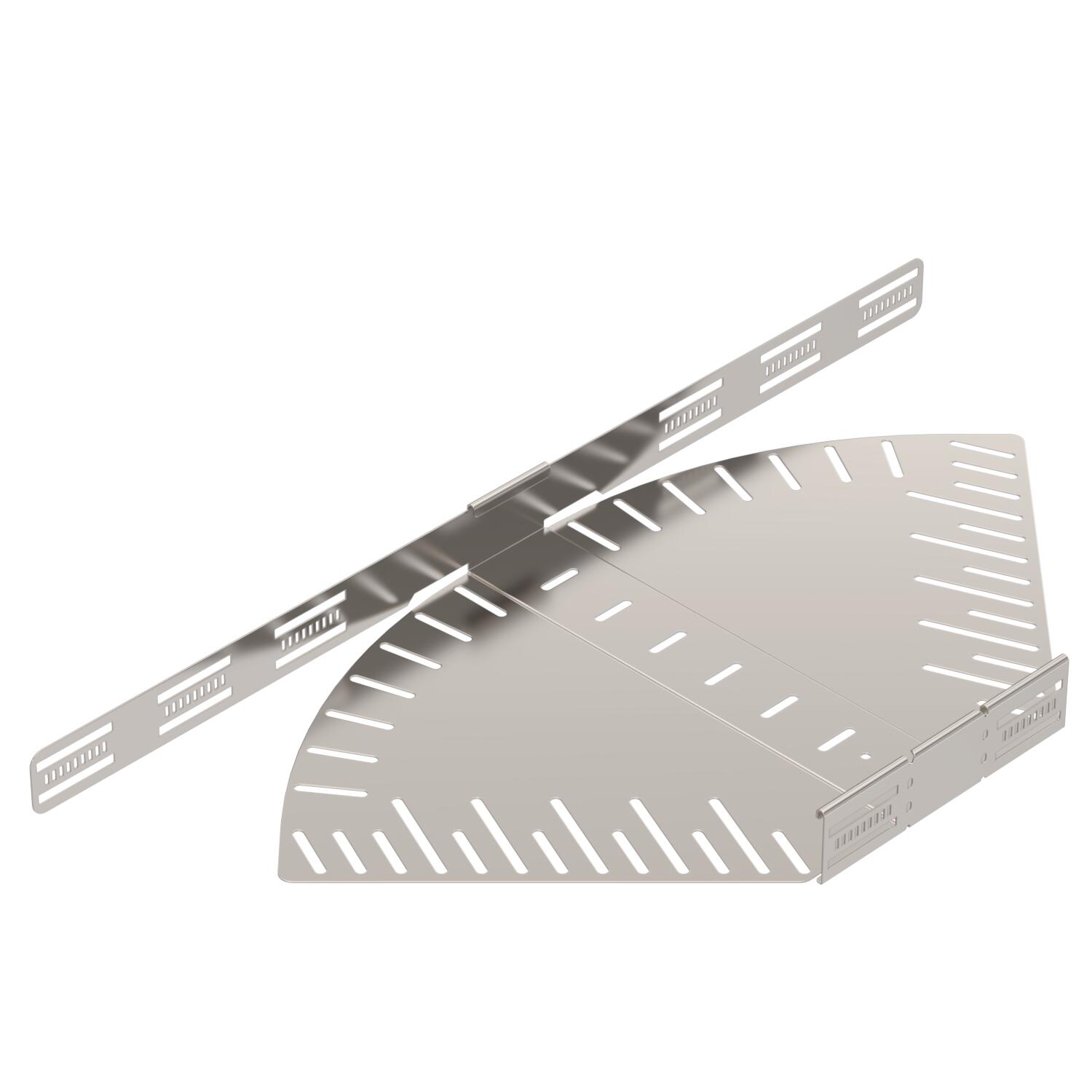

Описание продуктаУгловая секция с возможностью регулировки угла для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Регулируемый угол 0–90°. Безвинтовой монтаж с помощью двойных зажимов или резьбовое соединение посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики

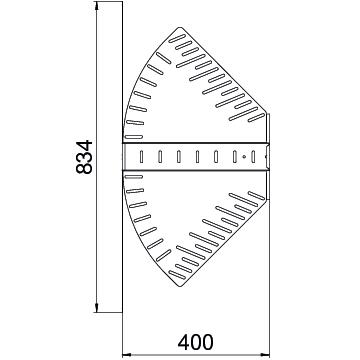

Боковая перфорация да Вид соединителя кабеленесущей системы на винтах/на зажимах Высота 60 mm Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Изгиб (угол) регулируемый Изменение направления горизонтальный Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4301 (304) Модель Регулируемый угол_в сборе Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Размер 60x400 Размер B 400 mm Размер L 834 mm Размер R 50 mm Рекомендованное количество винтов 14 St. С крышкой нет Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 1,25 mm Толщина материала пластины дна 1,25 mm Цвет цвета нержавеющей стали Ширина 400 mm - Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

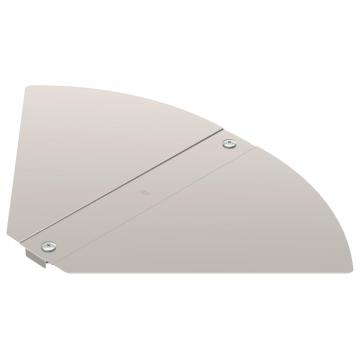

Крышка угловой секции с возможностью регулировки угла A2
RBD W 400 A2 6037566 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук
Болт с полукруглой плоской головкой и комбинированной гайкой A2
FRSB 6x12 A2 6406138 100 Штук - Загрузки
-
Техническая спецификация RB W 640 A2 / 6037158 , 0.21MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RB W 640 A2 / 6037158 , 0.11MB , pdfЗаявление о соответствии для Великобритании RB W 640 A2 / 6037158 , 0.09MB , pdfREACH Декларация соответствия RB W 640 A2 / 6037158 , 0.12MB , pdfRoHS Декларация соответствия RB W 640 A2 / 6037158 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 11.95MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
