Усиленная ревизионная кассетная рамка RKRSL, номинальный размер R4, из нержавеющей стали 105 | 155 | 20 | 105 | R4

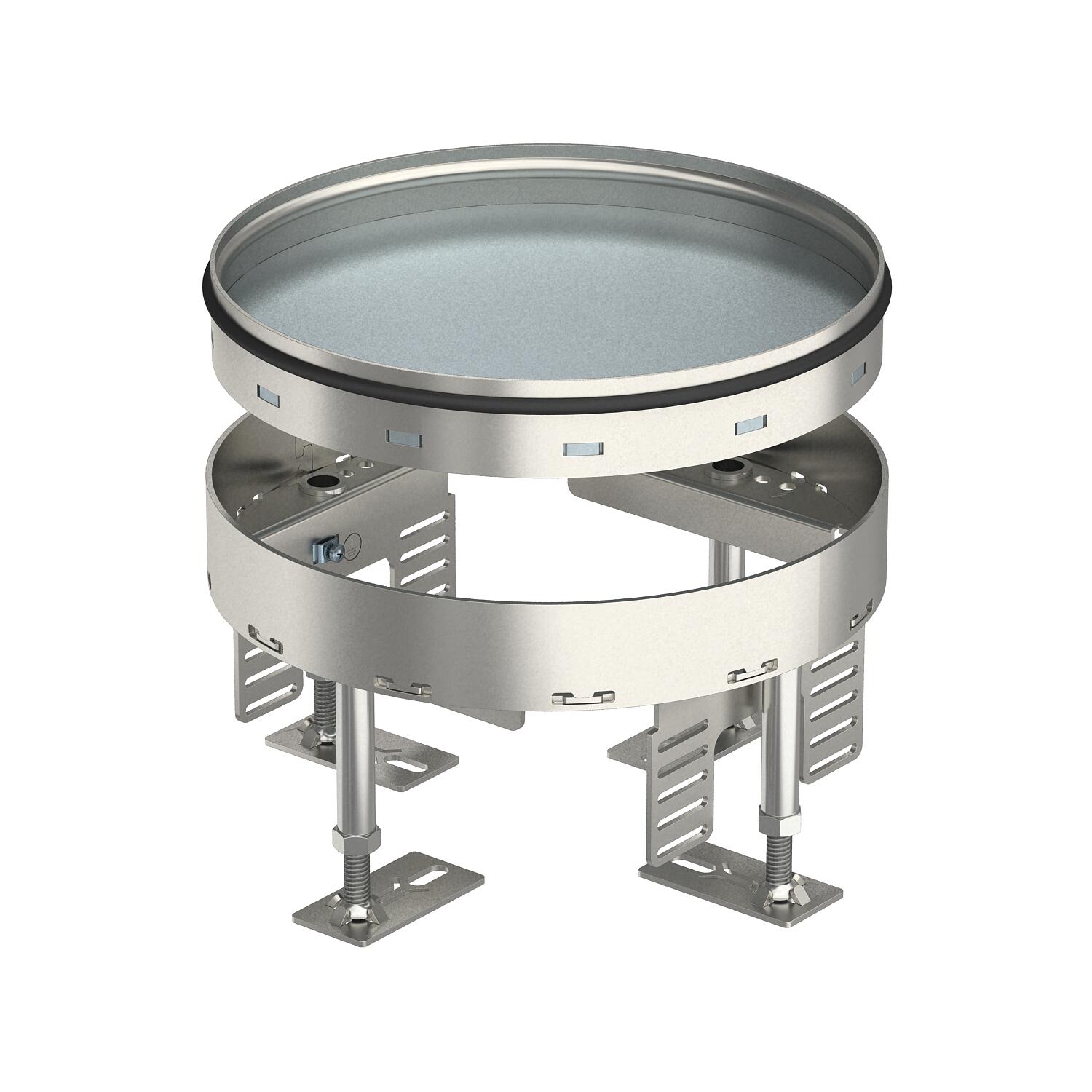

Усиленная ревизионная кассетная рамка RKRSL, номинальный размер R4, из нержавеющей стали

Артикул, номер 7409072 | EAN 4012195868132

Артикул, номер / Типы

Высота пола мин.

Высота пола макс.

Толщины напольного покрытия

Размер h

Номинальный размер монтажных элементов	R4

Описание продукта

Описание продукта

Круглая кассета для больших нагрузок, глухая, номинального размера R4 для формирования ревизионного отверстия в системах каналов, двойных и пустотных полах с сухим или влажным типом уборки во внутренних помещениях. Класс нагрузки от 2 до 20кН. Подходит только для гладких напольных покрытий.

Регулируемая кассетная рамка, глухая, класс нагрузки от 2 до 20 кН, 2-х секционная. Могут быть установлены 2 накладки APMT2. Для монтажа 2 универсальных кронштейнов UT3 для 4 отдельных электроустановочных изделий с переносным кольцом/переносной скобой или 6 изделий серии Modul 45 во внутренних помещениях.

Технические данные

Технические характеристики

Высота пола макс.	155 mm
Высота пола мин.	105 mm
Диапазон регулирования макс.	155 mm
Диапазон регулирования мин.	105 mm
Исполнение	круглой формы
Класс тяжелых нагрузок	20 kN (OBO SL2)
Конструкция для тяжелых нагрузок	да
Конструкция кабельного вывода	Без кабельного вывода
Коэффициент прочности	IK10
Материал	Нержавеющая сталь 1.4301 (304)
Монтажная глубина	105 mm
Монтажные рамки для установки монтажных коробок	да
Монтажный диаметр	215

Номинальный размер монтажных элементов	R4
Отсоединяемая крышка	нет
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да

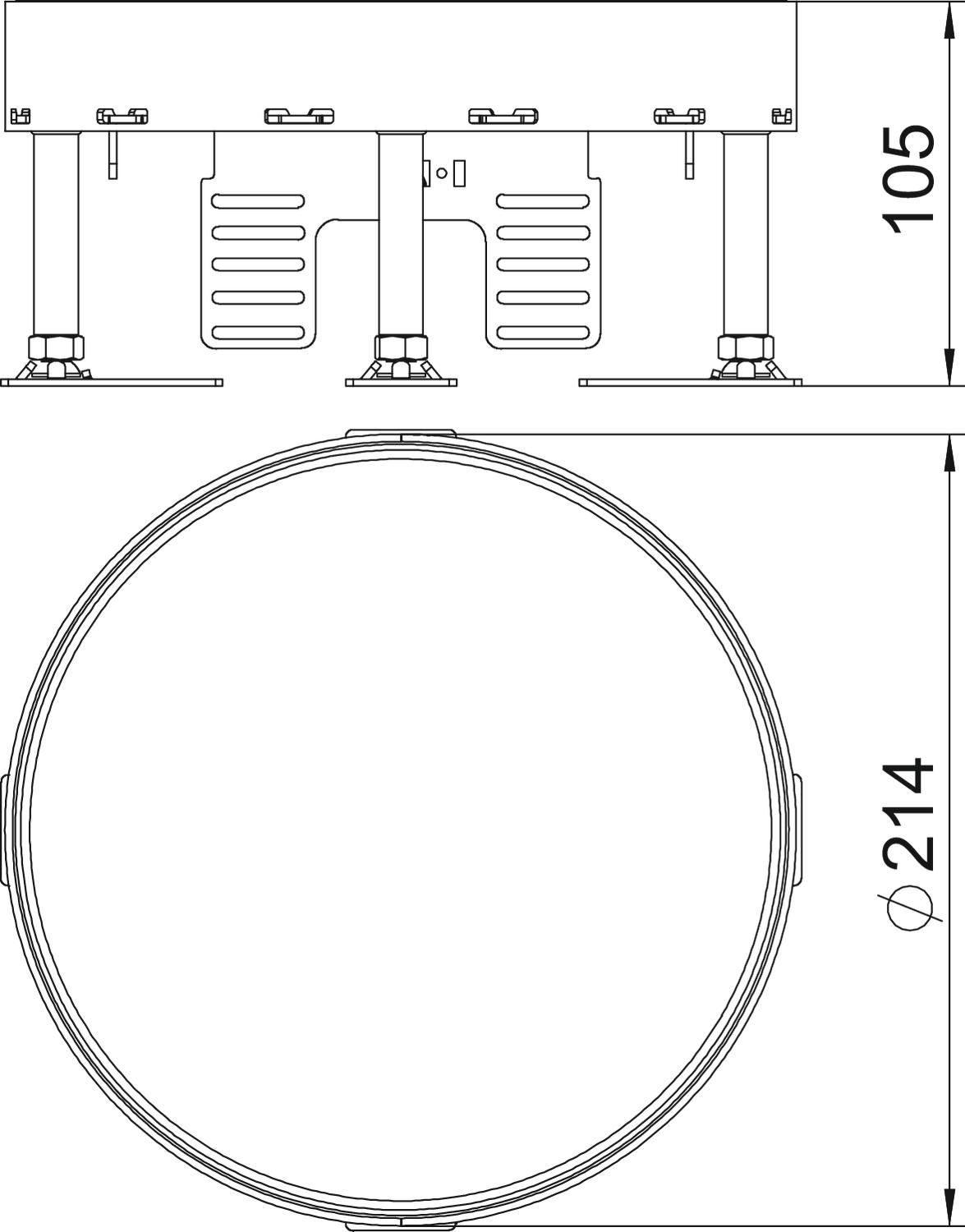

Размер	Ø215mm
Размер h	105 mm
Степень защиты (IP) в нерабочем состоянии	IP44
Степень защиты (IP) в режиме пользования	IP00
Тип монтажной системы	UT3
Толщины напольного покрытия	20 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	12,8304 кг CO2e / 1 Шт.

Все виды

Все виды

Типы	Высота пола мин.	Высота пола макс.	Толщины напольного покрытия	Размер h	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
RKR2 4SL2 V2 20	105 mm	155 mm	20 mm	105 mm	R4	7409072	Штук	1 Штук
RKR2 4SL2 V2 25	109 mm	159 mm	25 mm	109 mm	R4	7409074	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
	RK NEV2 110	7405815	т.е.	1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9	SRS 4	7405798	Штук	4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R4	SK RK4R	7404382	Штук	1 Штук

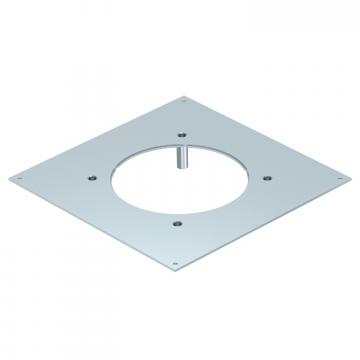

Усиленная монтажная крышка для монтажных оснований UZD350-3, номинальный размер R4	DUG 350-3 R4SL	7401412	Штук	1 Штук
