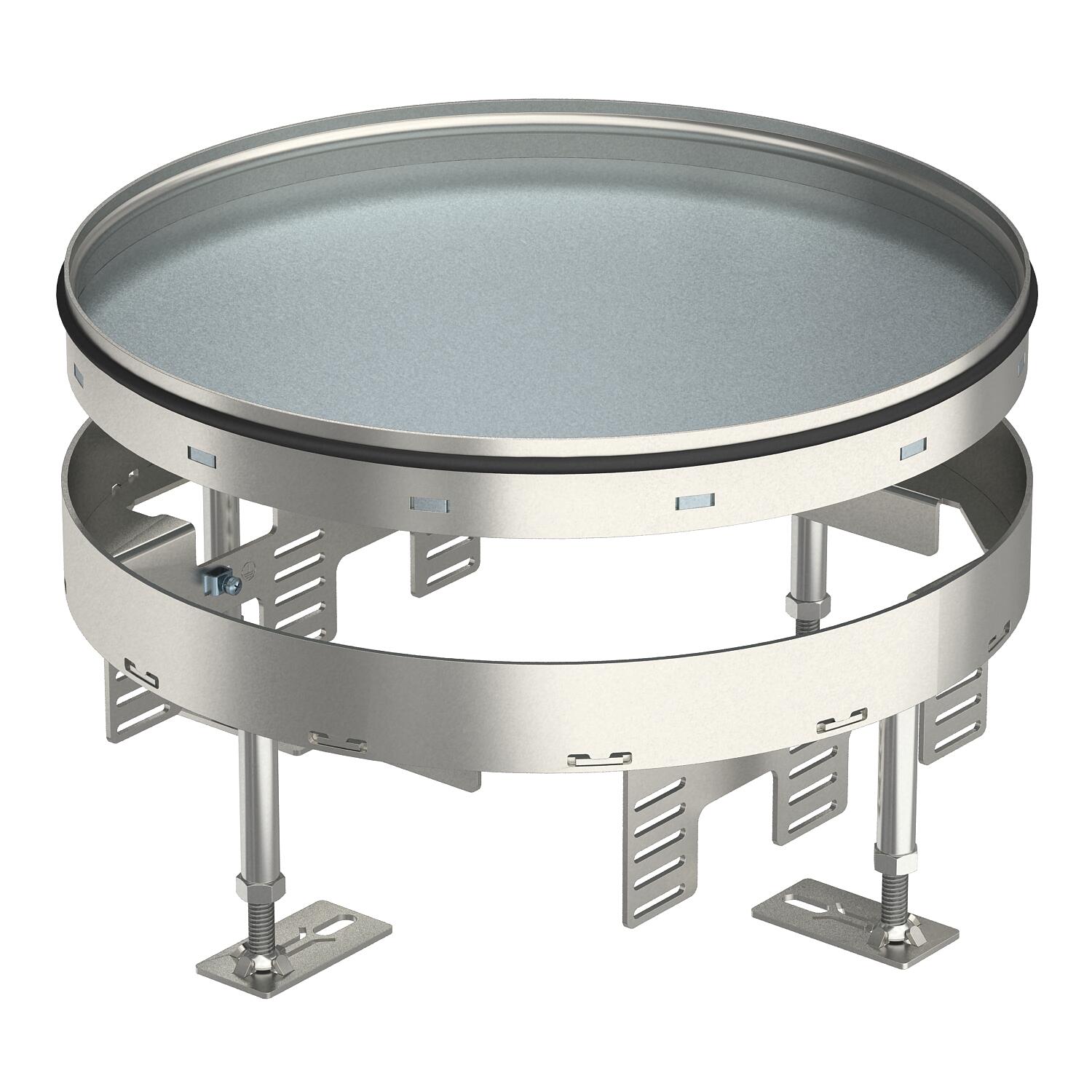

Усиленная ревизионная кассетная рамка RKRSL, номинальный размер R9, из нержавеющей стали
Артикул, номер 7409112 | EAN 4012195868378
- Описание продукта
-
Описание продуктаКруглая кассета для больших нагрузок, глухая, номинального размера R9 для формирования ревизионного отверстия в системах каналов, двойных и пустотных полах с сухим или влажным типом уборки во внутренних помещениях. Класс нагрузки от 2 до 20кН. Подходит только для гладких напольных покрытий.
Регулируемая кассетная рамка, глухая, класс нагрузки от 2 до 20 кН, 3-х секционная. Могут быть установлены 3 накладки APMT5. В кассетную рамку можно установить до 12 электроустановочных изделий размером 45х45 мм (12 модулей серии Modul 45) с помощью 3 коробок UT4 (артикул 7408727).
Height-adjustable round heavy-duty cassette as blanking cassette to create an inspection opening. For the installation in trunking systems, raised and cavity floors in dry- or wet-cleanded floors in indoor areas. Load class 2 to 20 kN.
-
- Технические данные
-
Технические характеристики

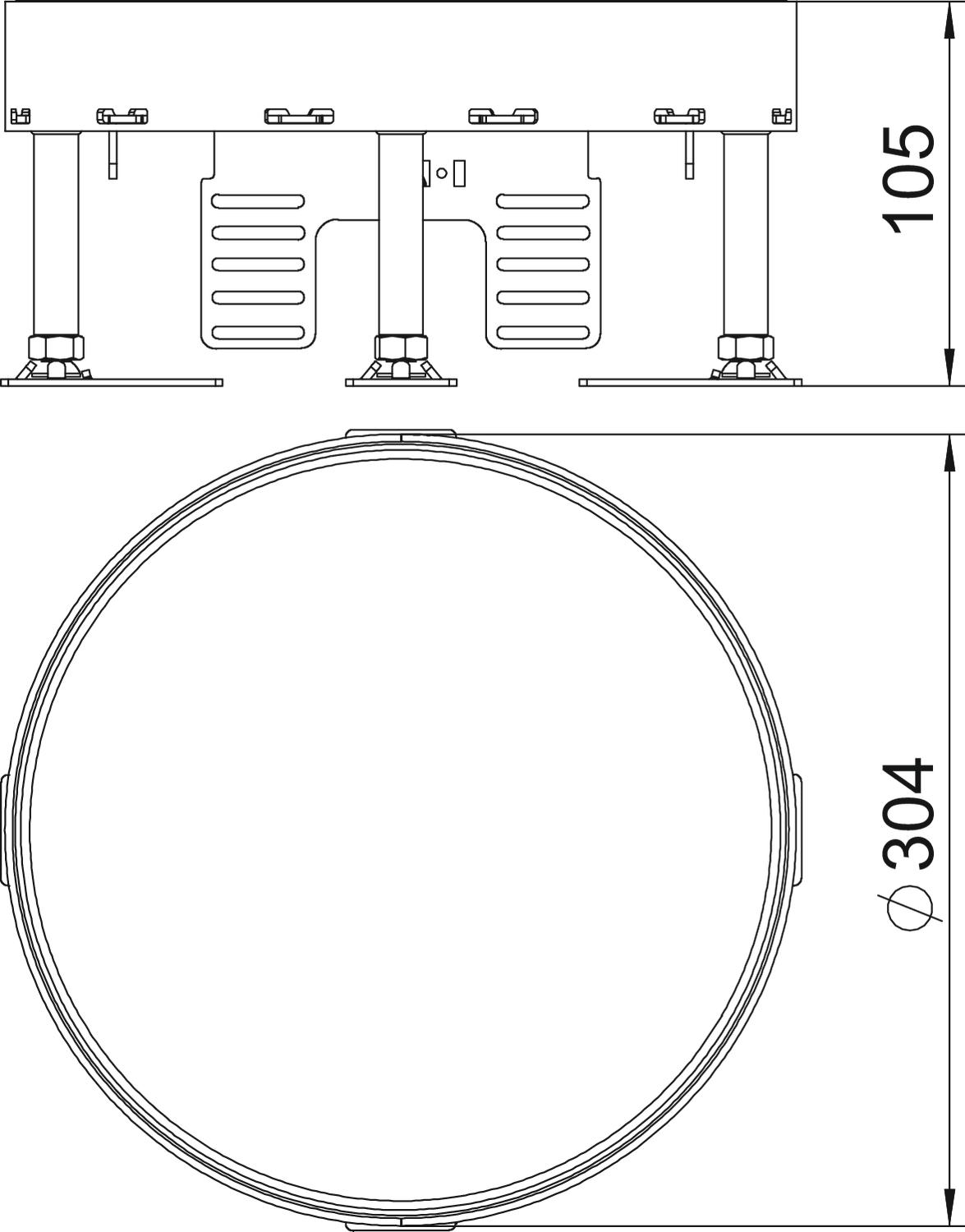

Высота пола макс. 155 mm Высота пола мин. 105 mm Диапазон регулирования макс. 155 mm Диапазон регулирования мин. 105 mm Исполнение круглой формы Класс тяжелых нагрузок 20 kN (OBO SL2) Конструкция для тяжелых нагрузок да Конструкция кабельного вывода Без кабельного вывода Коэффициент прочности IK10 Материал Нержавеющая сталь 1.4301 (304) Монтажная глубина 105 mm Монтажные рамки для установки монтажных коробок да Монтажный диаметр 305 Номинальный размер монтажных элементов R9 Отсоединяемая крышка нет Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Размер Ø305mm Размер h 105 mm Степень защиты (IP) в нерабочем состоянии IP44 Степень защиты (IP) в режиме пользования IP00 Тип монтажной системы UT4 Толщины напольного покрытия 20 mm Уборка пола влажный Углеродный след CO2 (GWP) от колыбели до ворот 22,842 кг CO2e / 1 Шт. - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Регулируемая опора RKNEV2
RK NEV2 110 7405815 1 т.е.
Уплотнитель для регулируемых кассетных рамок круглой формы R4, R7 и R9
SRS 4 7405798 4 Штук
Опалубка для монтажа регулируемой кассетной рамки в мозаичном полу, номинальный размер R9
SK RKR9 7404376 1 Штук
Усиленная монтажная крышка для монтажных оснований UZD350-3, номинальный размер R9
DUG 350 R9SL 7401416 1 Штук - Загрузки
-
Техническая спецификация RKR2 9SL2 V2 20 / 7409112 , 0.22MB , pdfПаспорт безопасности RKR2 9SL2 V2 20 / 7409112 , 0.05MB , pdfREACH Декларация соответствия RKR2 9SL2 V2 20 / 7409112 , 0.13MB , pdfRoHS Декларация соответствия RKR2 9SL2 V2 20 / 7409112 , 0.13MB , pdfРазрешение на использование знаков Label approval Heavy-duty cassettes , 0.12MB , pdfПомощь по выбору Selection aid, heavy-duty systems , 0.13MB , pdfИнструкции по монтажу Heavy-load system , 6.72MB , pdfИнструкции по монтажу RKRSL RKFRSL , 2.29MB , pdfТекст для тендера для этого продукта не доступен.
