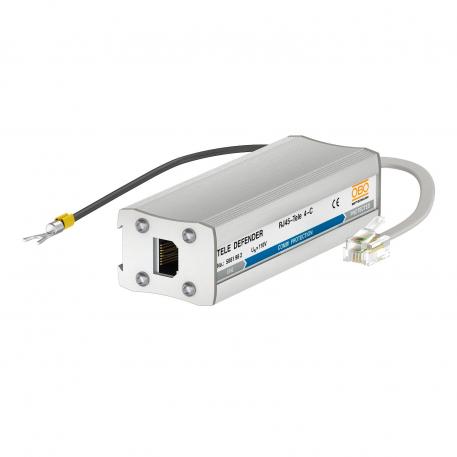

Устройство комбинированной защиты для систем ISDN RJ45 4 | Комбини- рованная защита, 4 жилы | 120 | 170 | RJ45

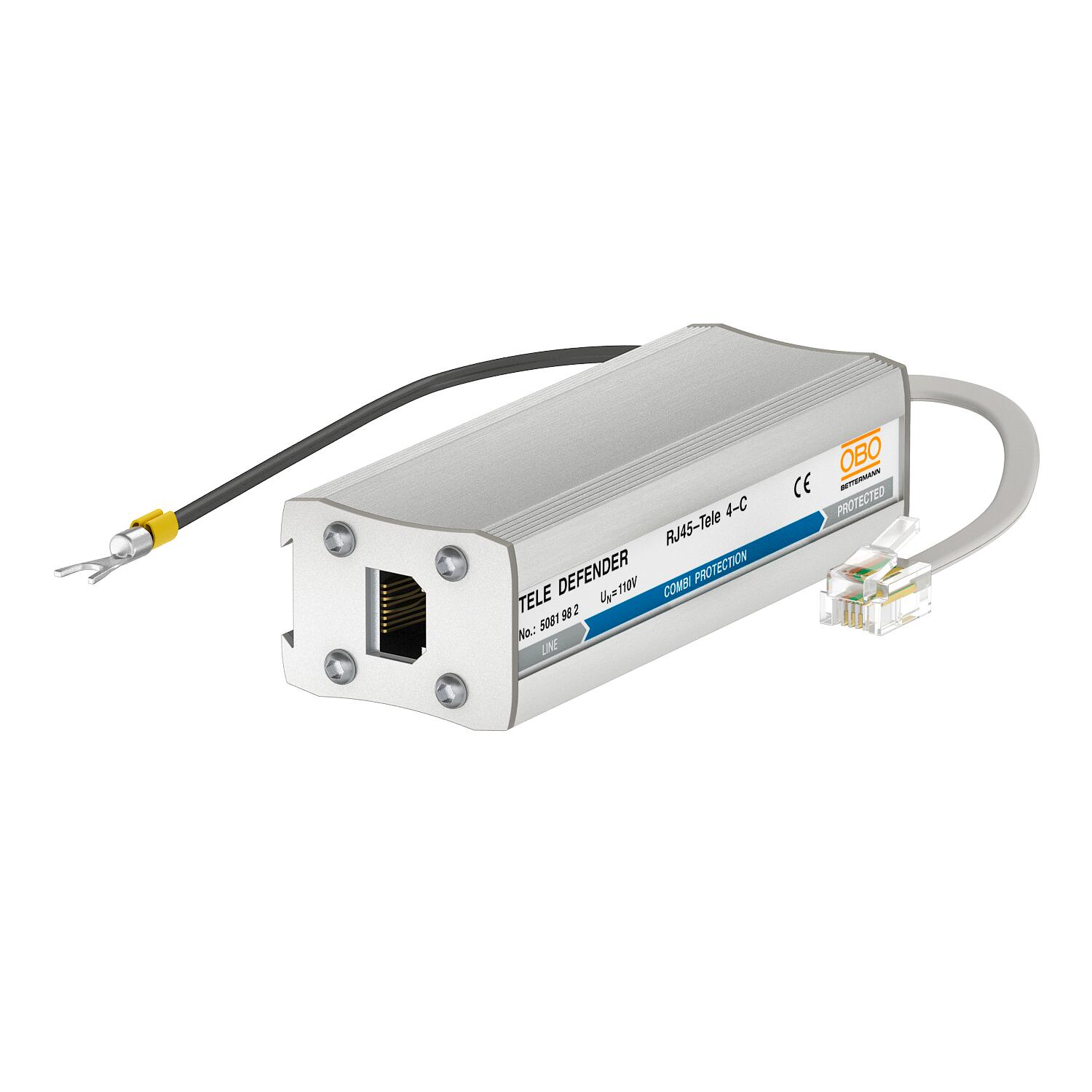

Устройство комбинированной защиты для систем ISDN RJ45

Артикул, номер 5081982 | EAN 4012196415670

Артикул, номер / Типы

Количество контактов	4

Исполнение

Максимальное длительное напряжение AC	120 V

Максимальное длительное напряжение DC	170 V

Штекерная система

Описание продукта

Описание продукта

Устройства защиты линии передачи данных для аналогового телекоммуникационного оборудования

• в алюминиевом корпусе

• двухступенчатая схема защиты

• простой монтаж

• в комплекте соединительный кабель длиной 150 мм со штекером RJ11 или RJ45

• Оптимизированная ширина полосы для телекоммуникационных систем

• Монтаж на DIN-рейке с комплектующими DLS-BS (5082 38 2)

Применение: для аналоговых телекоммуникационных систем.
• В алюминиевом корпусе

• Простой монтаж на монтажной шине или на конечном устройстве

• Включая 150 мм соединительного провода со штекерами RJ411

• Оптимизированная полоса частот для систем TK

Технические данные

Технические характеристики

Kategorie	Тип 1+2+3 / D1+C2+C1
SPD в соответствии с IEC 61643-21	Класс I+II+III / D1+C2+C1
Вид защиты	IP40
Вносимое затухание (Insertion loss)	≤3 dB
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Емкость (жила-жила)	<500 pF
Емкость (жила-земля)	<20 pF
Заземление с помощью:	Соединительный кабель
Исполнение	Комбини- рованная защита, 4 жилы
Количество контактов	4
Максимальное длительное напряжение AC	120 V
Максимальное длительное напряжение DC	170 V
Номинальный ток нагрузки AC	0,2 A
Номинальный ток нагрузки DC	0,3 A
Переход от зоны молниезащиты	0→3

Последовательное сопротивление на жилу	8,2 Ω ± 10 %
Предельная частота	12 MHz
Размер	170V
Сигнализация на приборе	без
Сопротивление изоляции	> 34 MΩ
Стандарт проведения испытаний	IEC 61643-21
Ток утечки (10/350) [общий]	1,5 kA
Ток утечки (8/20) [общий]	4 kA
Углеродный след CO2 (GWP) от колыбели до ворот	1,6374 кг CO2e / 1 Шт.
Уровень защиты жила – жила	<300 V
Уровень защиты жила – земля	<600 V
Уровень защиты при 1 кВ/мкс C3	<245
Устойчивость к воздействию импульсного тока жила – жила	C1: 1 kV / 0,5 kA (8/20)
Устойчивость к воздействию импульсного тока жила – земля	C2: 2 kV / 1 kA (8/20)
Штекерная система	RJ45

Все виды

Все виды

Типы	Количество контактов	Исполнение	Максимальное длительное напряжение AC	Максимальное длительное напряжение DC	Штекерная система	Артикул, номер	Количество	Наименьшая единица продажи
RJ11-TELE 4-C	4	Комбинированная защита, 4 жилы	120 V	170 V	RJ11	5081975	Штук	1 Штук
RJ11-TELE 4-F	4	Высокочу- вствительная защита, 4 жилы	120 V	170 V	RJ11	5081977	Штук	1 Штук
RJ45-TELE 4-C	4	Комбини- рованная защита, 4 жилы	120 V	170 V	RJ45	5081982	Штук	1 Штук
RJ45-TELE 4-F	4	Высокочу- вствительная защита, 4 жилы	120 V	170 V	RJ45	5081984	Штук	1 Штук
