УЗИП Compact с акустической сигнализацией 3+N/PE | 255 | IP20

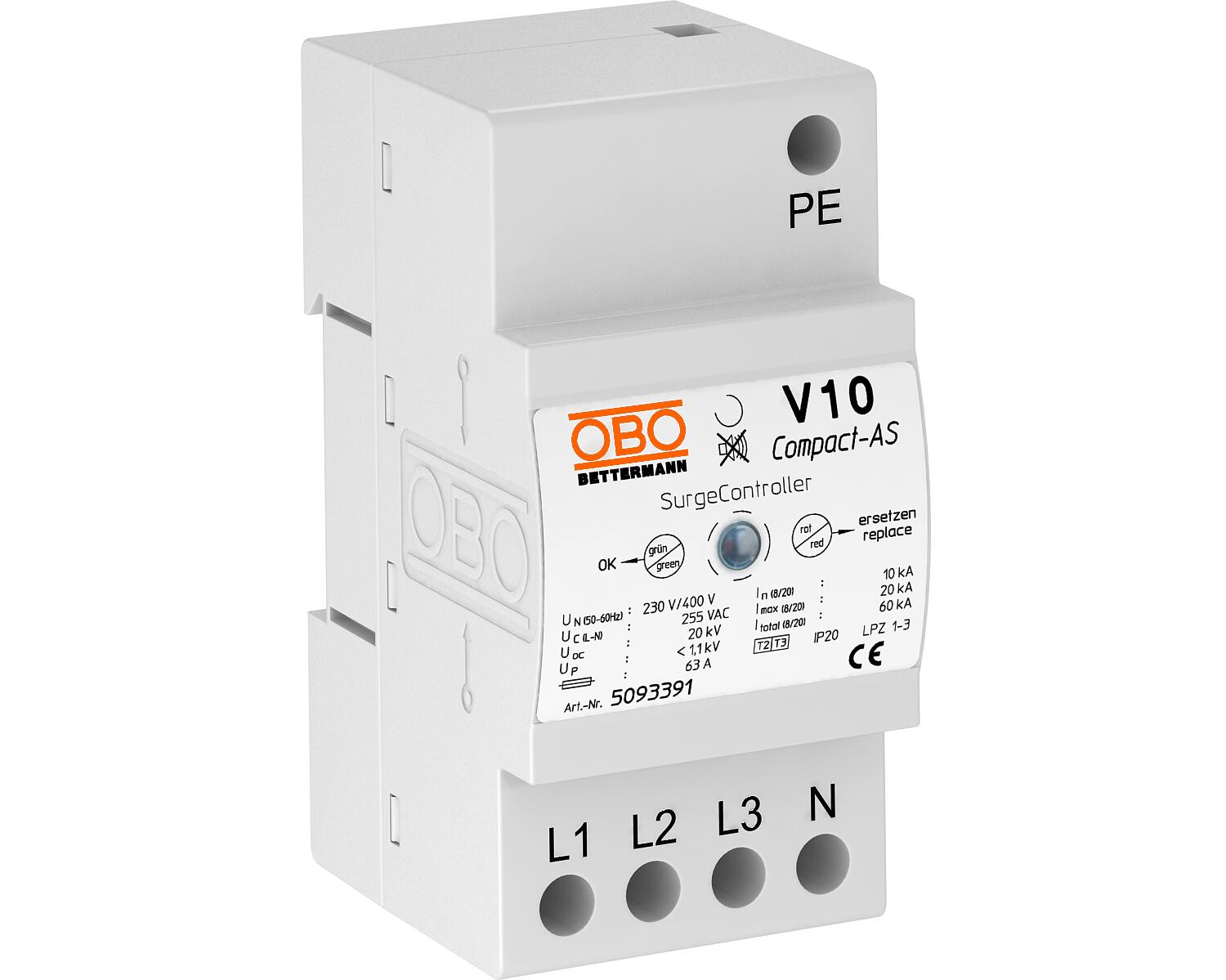

УЗИП Compact с акустической сигнализацией

Артикул, номер 5093391 | EAN 4012195299448

Артикул, номер / Типы	5093391 / V10 COMPACT-AS

Исполнение	3+N/PE

Максимальное длительное напряжение AC	255 V

Вид защиты	IP20

Описание продукта

Описание продукта

Устройство защиты от перенапряжений, компактный модуль типа 2+3

• Защита от перенапряжения во вторичных распределительных устройствах согласно VDE 0100-443 (IEC 60364-4-44)
• Суммарная токоотводящая способность до 60 кА (8/20)

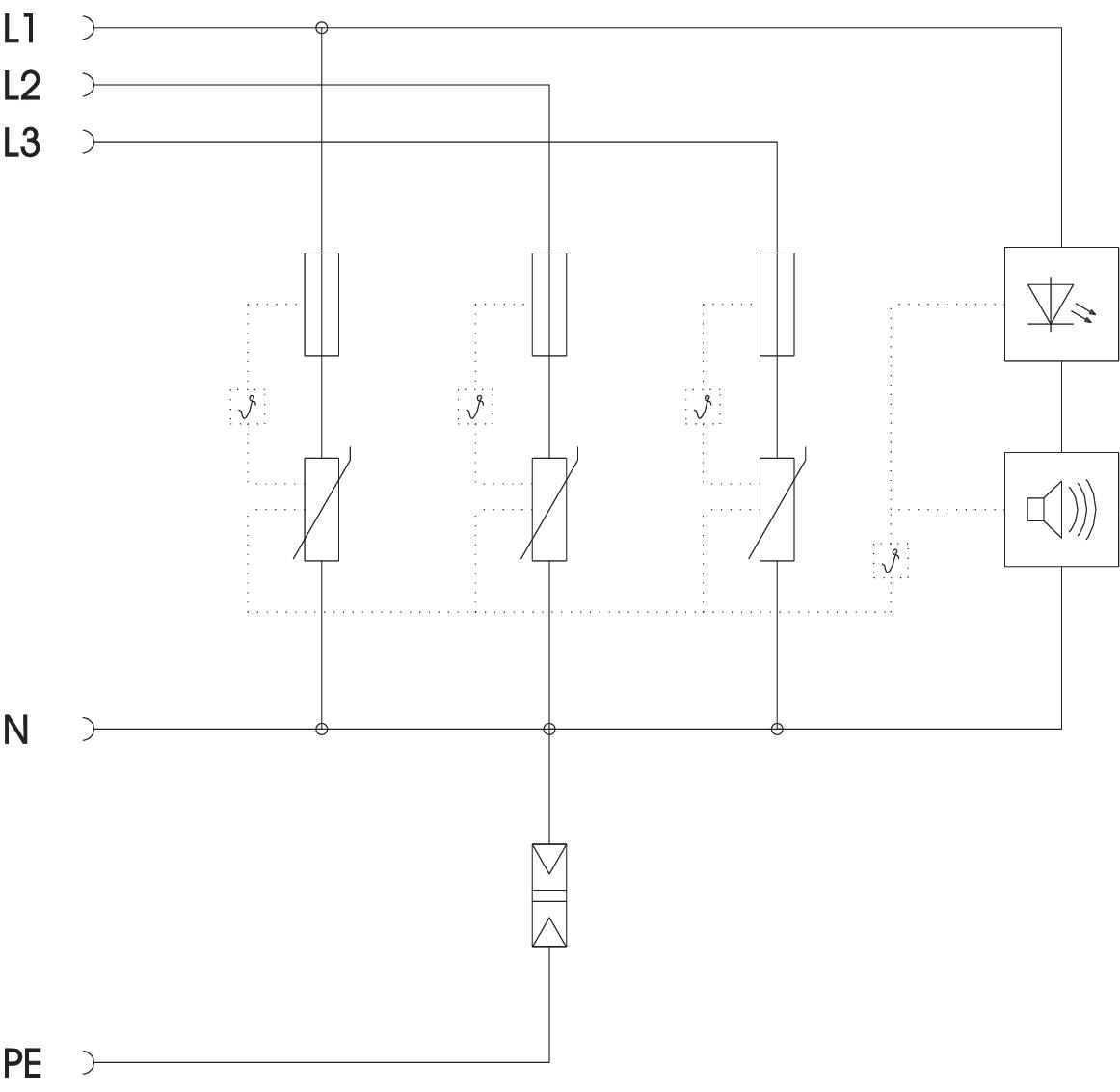

• Интегрированное решение 3+1 для систем TN- и TT-сетей на модуле шириной 45 мм
• Мощный варистор
• Вкл. термическое и динамическое разделительное приспособление и оптическую индикацию рабочего состояния
• Версия ...-AS с дополнительной акустической системой оповещения о неисправности (отключаемая)

Применение: вторичные распределительные устройства/щиты на этажах, а также защита систем трехфазного тока.

Технические данные

Технические характеристики

SPD согласно EN 61643-11	Тип 2+3
SPD согласно IEC 61643-1	класс II+III
Вид защиты	IP20
Вид монтажа	DIN-рейка 35 мм
Время срабатывания	<25 ns
Гашение сопровождающих токов (eff) [N-PE]	0,1 kA
Диапазон рабочих температур макс.	80 °C
Диапазон рабочих температур мин.	-40 °C
Дистанционная сигнализация	нет
Импульсный ток (8/20) [всего]	60 kA
Интегрированный входной предохранитель	нет
Исполнение	3+N/PE
Класс проверки, тип 2	да
Класс проверки, тип 3	да
Конфигурация сети TN	да
Конфигурация сети TN-C-S	да
Конфигурация сети TN-S	да
Конфигурация сети TT	да

Максимальное длительное напряжение AC	255 V
Максимальный импульсный ток (8/20)	20 kA
Максимальный ток предохранителя	63
Максимальный ток предохранителя	63 A
Номинальное напряжение AC (50 / 60 Гц)	230 V
Номинальный импульсный ток (8/20)	10 kA
Переход от зоны молниезащиты	1→3
Подходит для наружного применения	нет
Поперечное сечение жесткого провода (одно-/многопроволочный) мин.	2,5 mm²
Продувающий	нет
Рабочая температура, макс.	80 °C
Рабочая температура, мин.	-40 °C
Размер	255V
Сечение жесткого кабеля (одно-/многожильный) макс.	10 mm²
Сигнализация на приборе	оптический и акустический
Топография сети	прочее
Углеродный след CO2 (GWP) от колыбели до ворот	1,0235 кг CO2e / 1 Шт.
