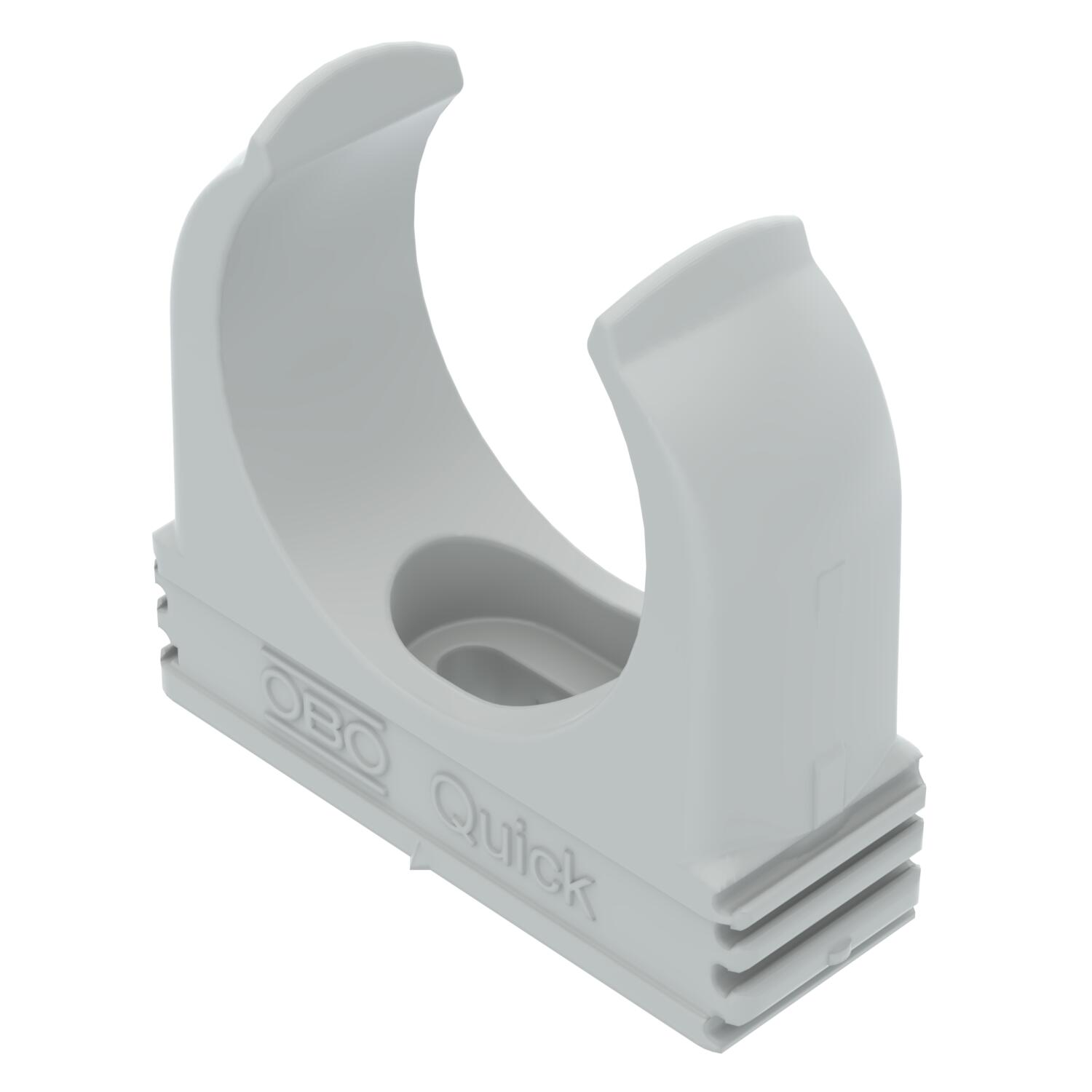

Зажим Quick, светло-серый
Артикул, номер 2149022 | EAN 4012195584056
- Описание продукта
-
Описание продуктаНаружный зажим для крепления труб со стальной оплеткой, легких и тяжелых изолирующих труб и электромонтажной трубы Quick-Pipe. Универсальные возможности крепления на стене и потолке внутри помещения и снаружи в защищенной области. С продольным отверстием для бокового выравнивания при монтаже с помощью шурупа или вбиваемого дюбеля. Монтаж трубы без инструментов. Возможность размещения в ряд с зажимом OBO Multi-Quick или starQuick. Размер M16 — M32 можно привинтить на резьбу M6. Интервал между креплениями 50–60 см — , макс. значения растяжения F при комнатной температуре 20 °C см. в таблице.
-
- Технические данные
-
Технические характеристики

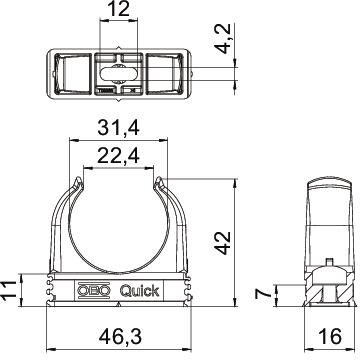

Вид крепления отверстие под винт Диапазон зажима D макс. 32 mm Диапазон зажима D мин. 32 mm Закрытый нет Количество кабелей/труб 1 Материал Полипропилен Не содержит галогенов да Номинальный размер/текст M32 Параметры вытягивания 100 N Подключается в ряд да Размер Н 42 mm Размер M32 Размер B 16 mm Размер C 22,4 mm Размер D 31,4 mm Размер E 12 mm Размер h 11 mm Размер A 46,3 mm Размер F 4,2 mm Разрушающая нагрузка 0,12 kN Со вставкой нет Углеродный след CO2 (GWP) от колыбели до ворот 0,0287 кг CO2e / 1 Шт. Устойчив к УФ нет Цвет светло-серый; RAL 7035 - Все виды
