Cable tray MKS-Magic® 85 FT
Артикул, номер 6059097 | EAN 4012195830412
- Описание продукта
-

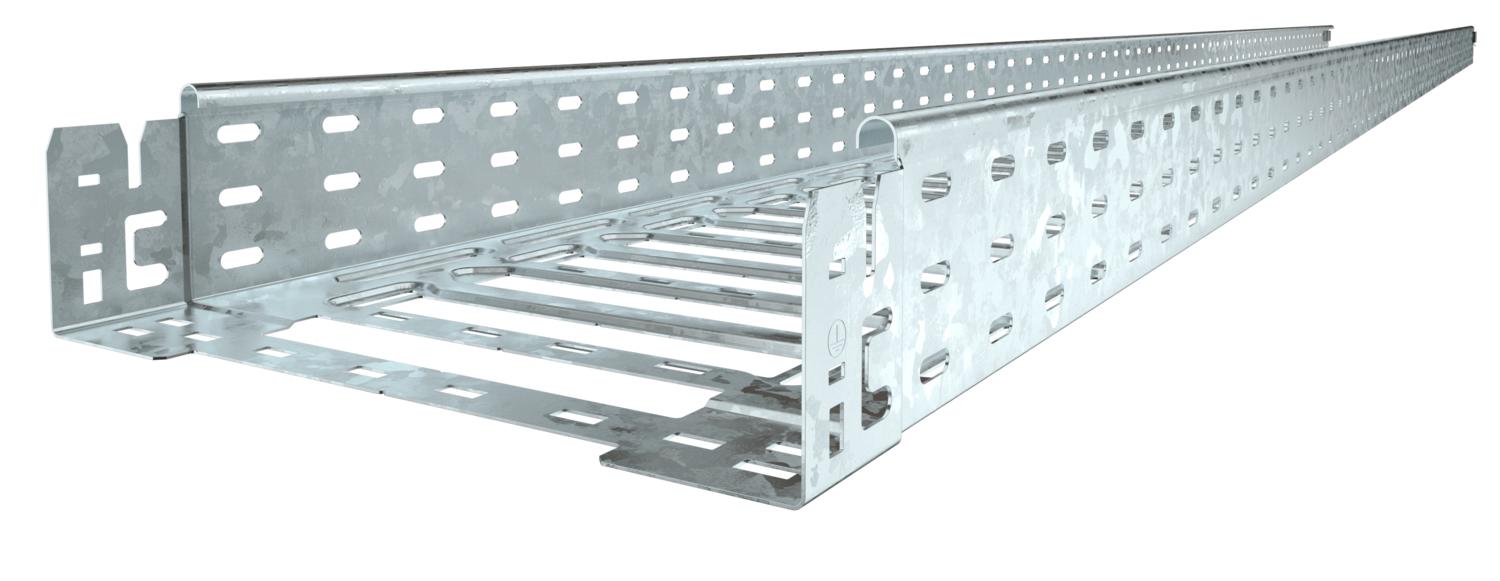

Описание продуктаКабельный лоток с интегрированной системой быстрого монтажа. Полезная длина кабельного лотка в собранном состоянии составляет 3 000 мм.
Кабельный лоток имеет сплошную боковую перфорацию 7 х 20 мм для установки дополнительных соединительных и монтажных элементов.
Начиная с ширины кабельного лотка 200 мм с перфорацией 30%, подходит для использования под спринклерными системами в соответствии с директивой VdS 2092.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Крепление защелкиванием Высота 85 mm Длина 3050 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Магнитное затухание от влияния экрана без крышки 20 dB Магнитное затухание от влияния экрана с крышкой 50 dB Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезная длина 3000 mm Полезное поперечное сечение 8300 mm² Полезное поперечное сечение 83 cm² Размер 85x100x3050 Размер B 100 mm Размер L 30 mm Размер y 62 mm Расстояние между опорами 1,0 м 1,35 kN/m Расстояние между опорами 2,5 м 1 kN/m Расстояние между опорами: 1,5 м. 1,7 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Углеродный след CO2 (GWP) от колыбели до ворот 5,3897 кг CO2e / 1 Метр Цвет цинковый Ширина 100 mm Технические данные
Диаграмма нагрузки на кабельный лоток MKSM 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект продольных соединителей Magic DD
KTSMV 810 DD 6069024 1 Штук
Крышка с поворотным фиксатором
DRL 100 FT 6051340 3 м
Угловая секция 45° 85 FT
RB 45 810 FT 6036230 1 Штук
Угловая секция 90° 85 FT
RB 90 810 FT 6036712 1 Штук
Угловая секция с возможностью регулировки угла 85 FT
RB W 810 FT 6037220 1 Штук
Т-образное/крестовое соединение 85 FT
RAA 810 FT 6042231 1 Штук
Т-образная секция 85 FT
RT 810 FT 6038230 1 Штук
Крестообразное ответвление 85 FT
RK 810 FT 7027431 1 Штук
Крышка с поворотным фиксатором
DRL 100 DD 6052703 3 м
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Угловая секция 45° Magic
RBM 45 810 FT 6041430 1 Штук
Угловая секция 90° Magic 85 FT
RBM 90 810 FT 6041510 1 Штук
Угловая секция, регулируемая, Magic 85 FT
RBMV 810 FT 6040600 1 Штук - Загрузки
-
