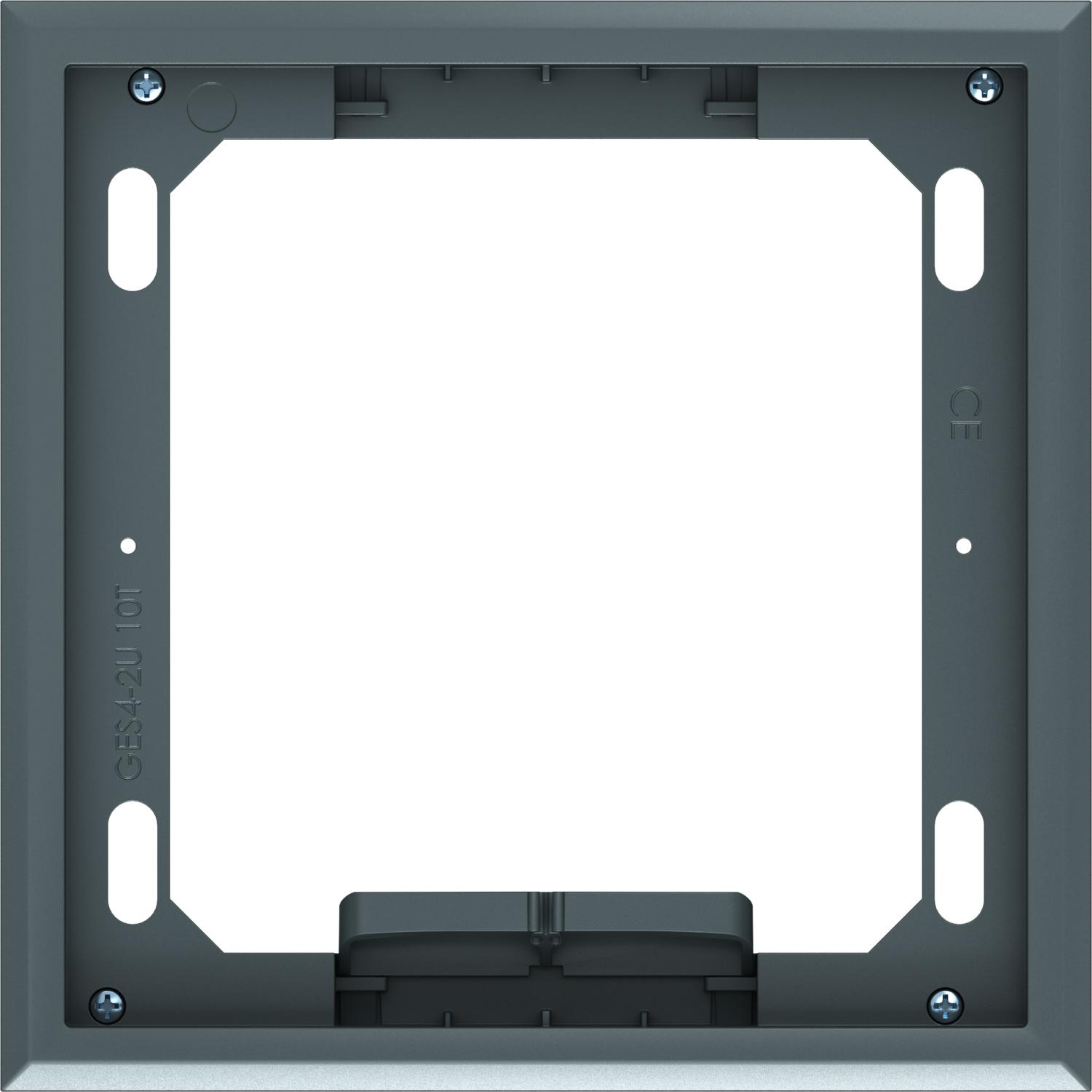

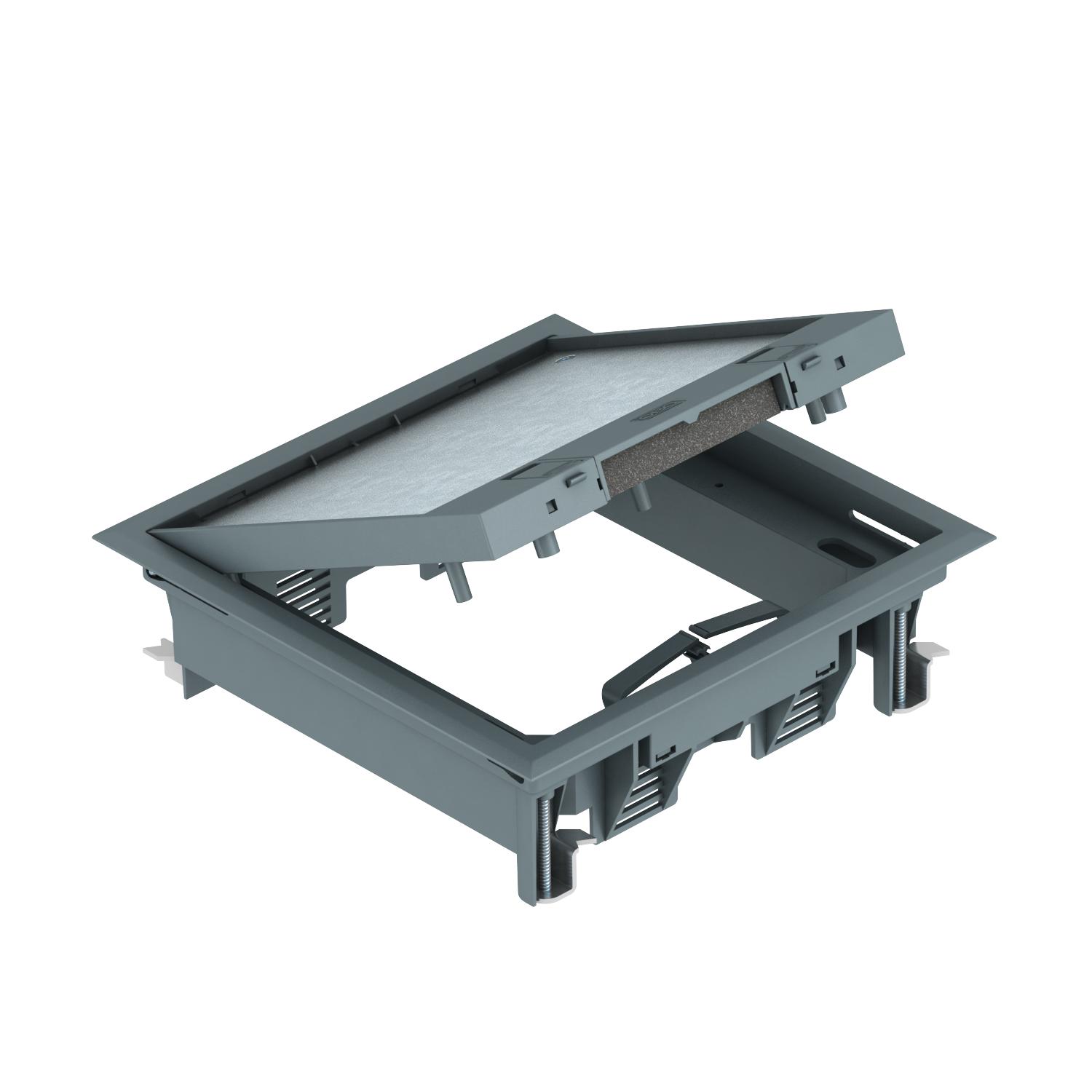

Электромонтажный лючок GES4, с фиксаторами
Артикул, номер 7405145 | EAN 4012195890645
- Описание продукта
-
Описание продуктаЛючок с защелкой для макс. 6 отдельных приборов серии Modul 45 в 2 универсальных кронштейнах UT3, применение в системах каналов и системных полах во внутренних помещениях.
Выемка 5 мм в откидной крышке для фрагмента напольного покрытия при необходимости регулируется до 3, 8 или 10 мм.
Электромонтажный лючок с фиксаторами, 2-секционный, для установки монтажной коробки MT4. Могут быть установлены 2 накладки APMT2.
Выемка 5 мм в откидной крышке для фрагмента напольного покрытия, при необходимости регулируется до 3,8 или 10 мм.
-
- Технические данные
-
Технические характеристики

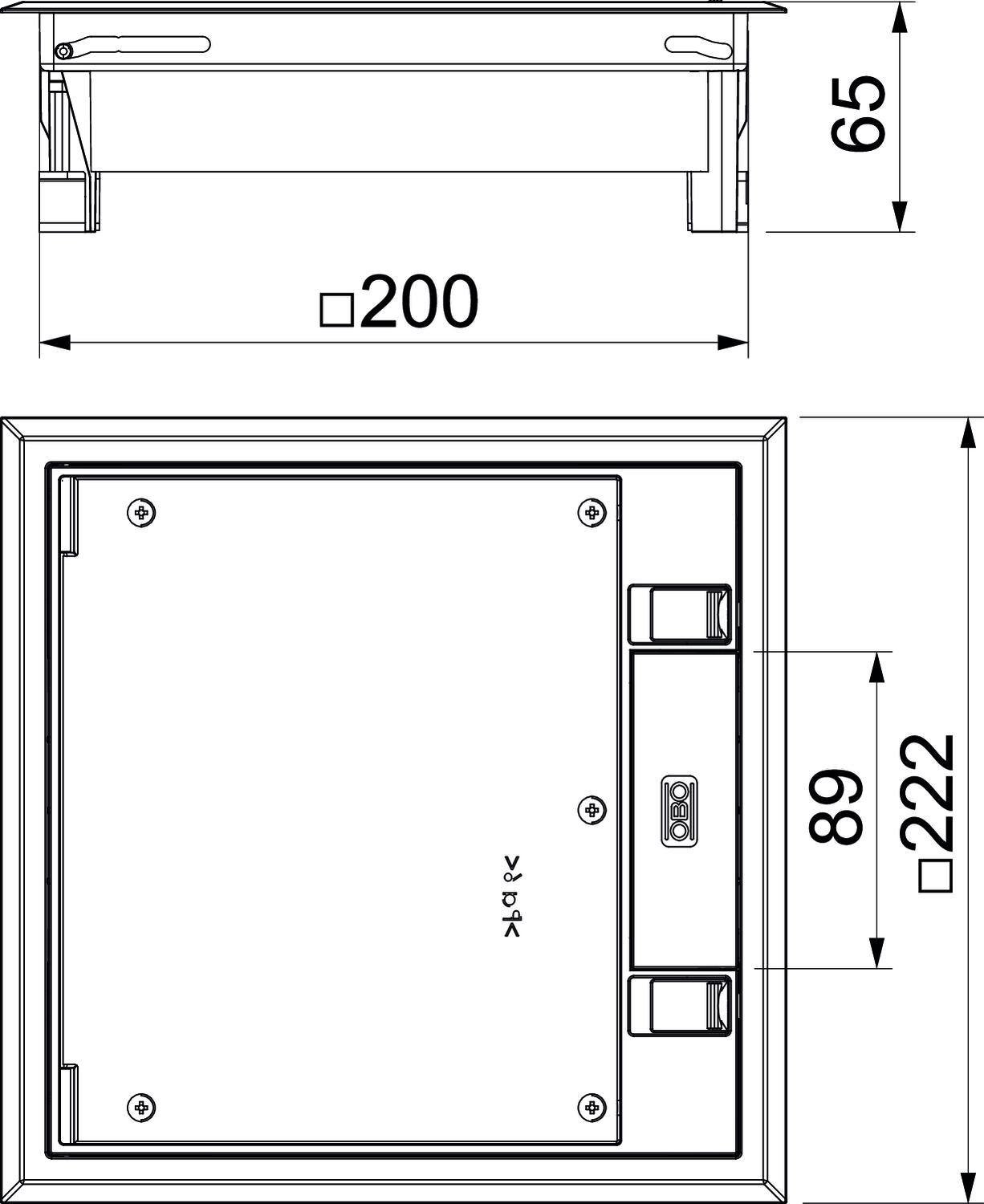

Floor covering thickness max. 10 mm Zulassungen VDE Вертикальная нагрузка, большая поверхность до 3.000 Н Вертикальная нагрузка, небольшая поверхность до 2 000 Н Возможность монтажа уплотнения нет Высота 65 mm Высота пола мин. 73 mm Длина 222 mm Длина, монтажный размер 201 mm Длина, наружный размер 222 mm Защитная рамка напольного покрытия да Исполнение квадратные Исполнение с рамкой Защитная рамка для напольного покрытия Количество встраиваемых устройств 6 Количество монтажных коробок 2 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK08 Материал Полиамид Механизм открывания Фиксатор Монтажная глубина 73 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 4 Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой нет Подходит для канала, прокладываемого под полом да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Подходит для подпольного канала, перекрытого слоем стяжки да Подходит для полов с влажным типом уборки нет Размер 222x222x65 С выемкой напольного покрытия да Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщины напольного покрытия 5 mm Толщины стяжки мин. 73 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 3,5932 кг CO₂e / 1 Шт. Цвет серый RAL 7011 Ширина 222 mm Ширина, монтажный размер 201 mm Ширина, наружный размер 222 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Удлинитель растра
GES RV 7407536 2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук - Загрузки
-
Техническая спецификация GES4-2U10T 7011 / 7405145 , 0.24MB , pdfДекларация соответствия ЕС GES4-2U10T 7011 / 7405145 , 0.10MB , pdfREACH Декларация соответствия GES4-2U10T 7011 / 7405145 , 0.13MB , pdfRoHS Декларация соответствия GES4-2U10T 7011 / 7405145 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, GES , 0.12MB , pdfИнструкции по монтажу Mounting instructions GES 2U , 0.19MB , pdfТекст для тендера для этого продукта не доступен.
