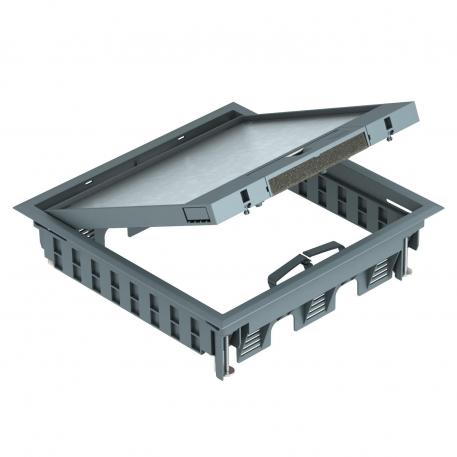

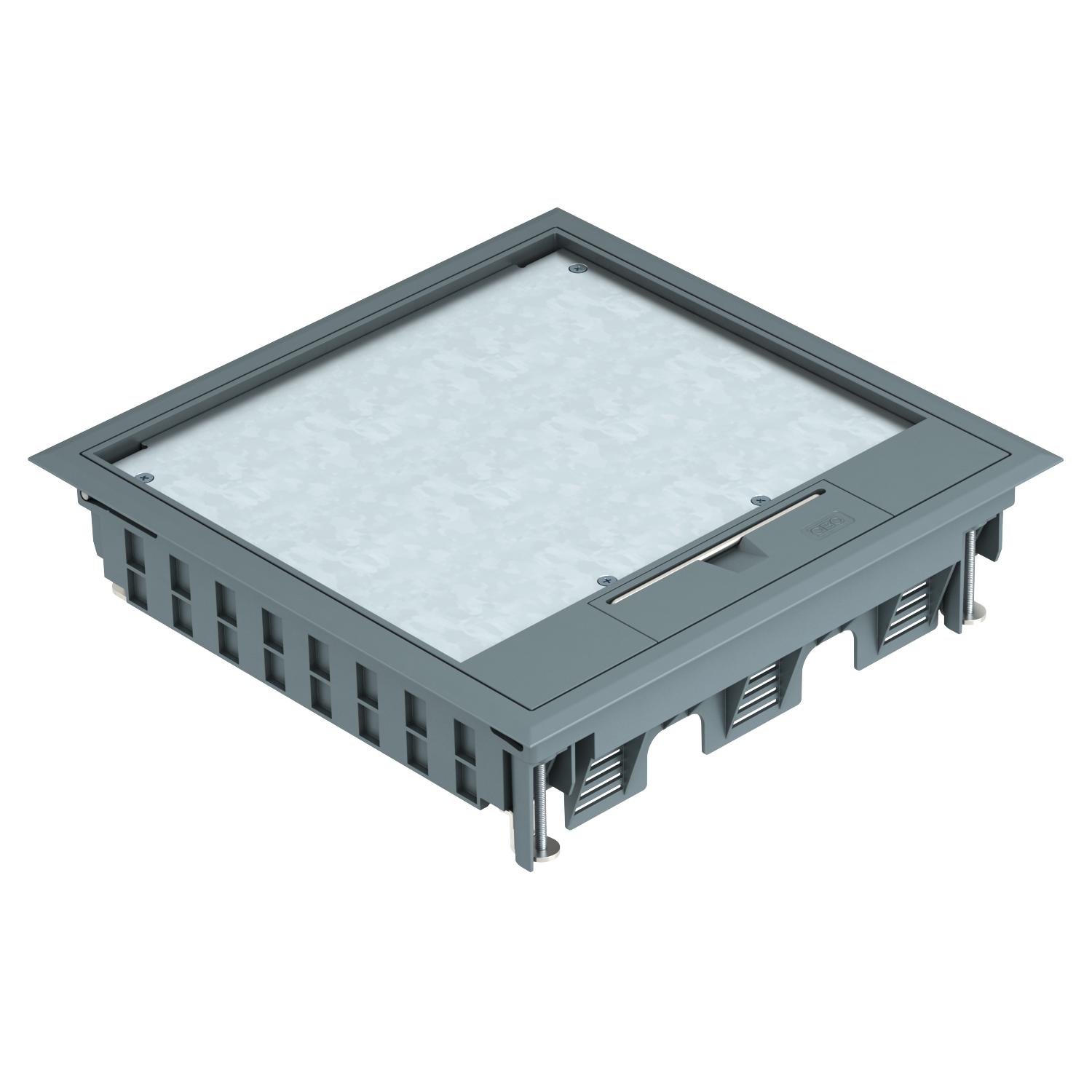

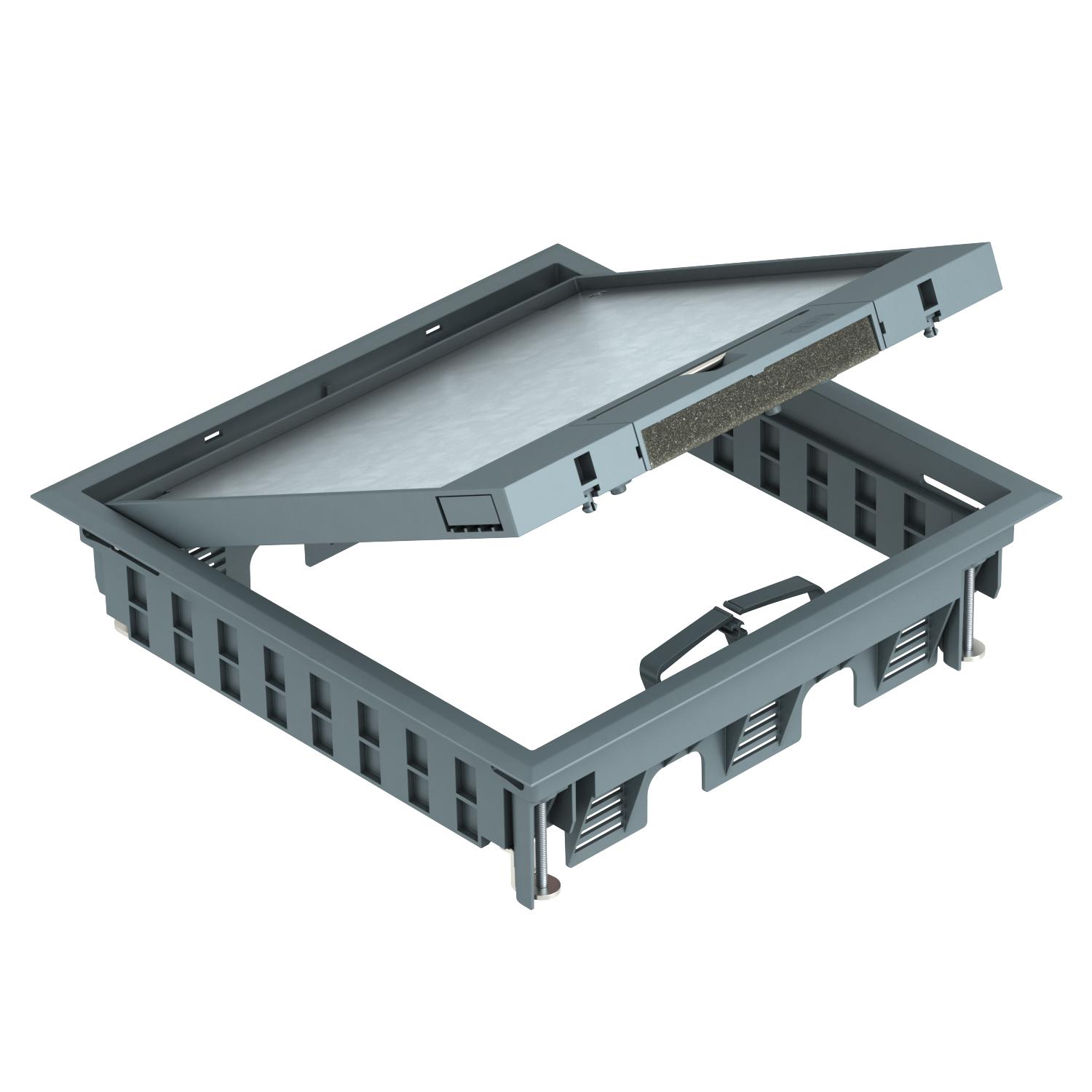

Электромонтажный лючок GES9-3B, с ручкой
Артикул, номер 7405077 | EAN 4012196460496
- Описание продукта
-
Описание продуктаРезервуар прибора с рукояткой для макс. 12 отдельных приборов серии Modul 45 в 3 универсальных кронштейнах UT4, применение в системах каналов и системных полах во внутренних помещениях.Выемка 5 мм в откидной крышке для фрагмента напольного покрытия при необходимости увеличивается до 10 мм.
Электромонтажный лючок с ручкой, 3-секционный, для установки монтажной коробки MT9. Могут быть установлены 3 накладки APMT5. Углубление для вставки фрагмента напольного покрытия в откидной крышке предварительно установлено на 5 мм, при необходимости может быть установлено на 10 мм.
-
- Технические данные
-
Технические характеристики

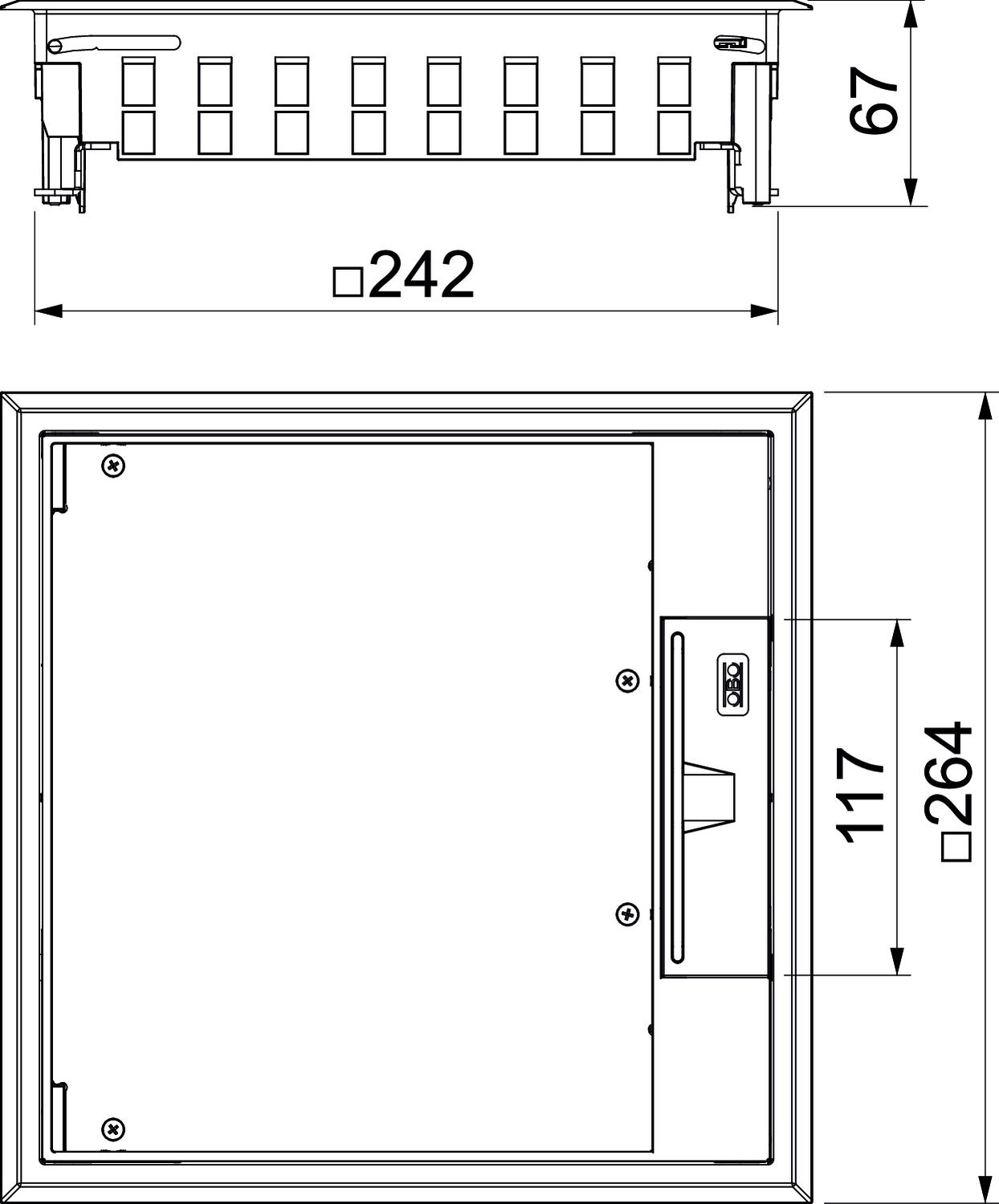

Floor covering thickness max. 10 mm Zulassungen VDE Вертикальная нагрузка, большая поверхность до 5.000 Н Вертикальная нагрузка, небольшая поверхность до 3.000 Н Возможность монтажа уплотнения нет Высота 67 mm Высота пола мин. 73 mm Длина 264 mm Длина, монтажный размер 244 mm Длина, наружный размер 264 mm Защитная рамка напольного покрытия да Исполнение квадратные Исполнение с рамкой Защитная рамка для напольного покрытия Количество встраиваемых устройств 12 Количество монтажных коробок 3 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK08 Материал Полиамид Механизм открывания Ручка Монтажная глубина 73 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 9 Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой нет Подходит для канала, прокладываемого под полом да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Подходит для подпольного канала, перекрытого слоем стяжки да Подходит для полов с влажным типом уборки нет Размер 264x264x67 Размер h 73 mm С выемкой напольного покрытия да Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT4 Толщины напольного покрытия 5 mm Уборка пола сухой Цвет серый RAL 7011 Ширина 264 mm Ширина, монтажный размер 244 mm Ширина, наружный размер 264 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Удлинитель растра
GES RV 7407536 2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм
MTU 3 7407840 1 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм
UT4 45 4 7408727 1 Штук - Загрузки
-
Техническая спецификация GES9-3B U 7011 / 7405077 , 0.28MB , pdfДекларация соответствия ЕС GES9-3B U 7011 / 7405077 , 0.10MB , pdfЗаявление о соответствии для Великобритании GES9-3B U 7011 / 7405077 , 0.09MB , pdfREACH Декларация соответствия GES9-3B U 7011 / 7405077 , 0.12MB , pdfRoHS Декларация соответствия GES9-3B U 7011 / 7405077 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, GES , 0.12MB , pdfИнструкции по монтажу Mounting instructions, GES9-3B, GES9-3S plastic service unit , 0.04MB , pdfИнструкции по эксплуатации Service outlet GES , 0.47MB , pdf
