Электромонтажный лючок GRAF9-2 BA3 3 | R9 |

Электромонтажный лючок GRAF9-2 BA3

Артикул, номер 7405743 | EAN 4012196581634

Артикул, номер / Типы	7405743 / GRAF9-2 BA3

Толщины напольного покрытия	3 mm

Номинальный размер монтажных элементов	R9

Описание продукта

Описание продукта

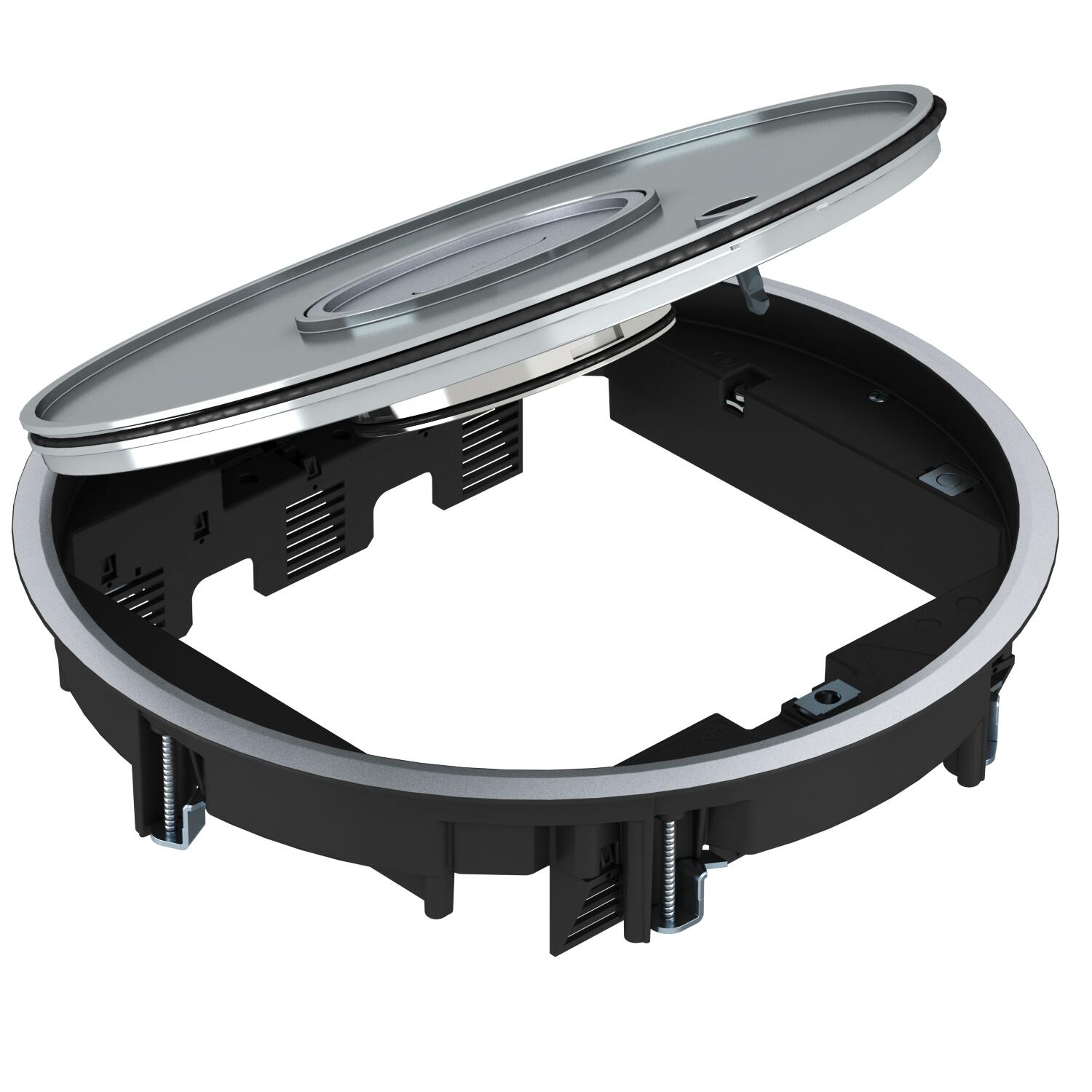

Лючок с тубусом для напольных покрытий с влажным типом уборки для установки до 12 электроустановочных изделий размером 45х45 мм серии Modul 45 в 3 универсальных монтажных рамках UT4 (арт. 7408727).

Поверхность — полированный алюминий. Для монтажной глубины 65 мм.
Service outlet for tube bodies for wet-cleaned floors, 3-compartment, for the installation of mounting support MT9. Three cover paltes of type APMT5 can be installed. Application in trunking systems and in system floor in indoor areas.

Aluminium-polished surface with a floor covering recess of 3 mm For an installation depth of 65 mm.

Подходит для установки до 9 электроустановочных механизмов с центральной

монтажной пластиной 50 мм. Для сохранения водонепроницаемости необходимо регулярно смазывать уплотнители тубусов и крышки.

Технические данные

Технические характеристики

Zulassungen	VDE
Вертикальная нагрузка, большая поверхность	до 10.000 Н
Вертикальная нагрузка, небольшая поверхность	до 3.000 Н
Возможность монтажа уплотнения	да
Высота пола мин.	80 mm
Диапазон зажима D макс.	73 mm
Диапазон зажима D мин.	4 mm
Защитная рамка напольного покрытия	да
Исполнение	круглой формы
Исполнение с рамкой	Защитная рамка для напольного покрытия
Количество встраиваемых устройств	12
Количество монтажных коробок	3
Конструкция для тяжелых нагрузок	да
Конструкция кабельного вывода	Заглубляемая труба
Коэффициент прочности	IK10
Материал	Алюминиевое литьё под давлением
Механизм открывания	Поворотный фиксатор

Монтажный диаметр	305
Наружный диаметр	325 mm
Номинальный размер монтажных элементов	R9
Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой	да
Подходит для канала, прокладываемого под полом	да
Подходит для монтажа в двойных полах	да
Подходит для монтажа в пустотных полах	да
Подходит для подпольного канала, перекрытого слоем стяжки	да
Подходит для полов с влажным типом уборки	да

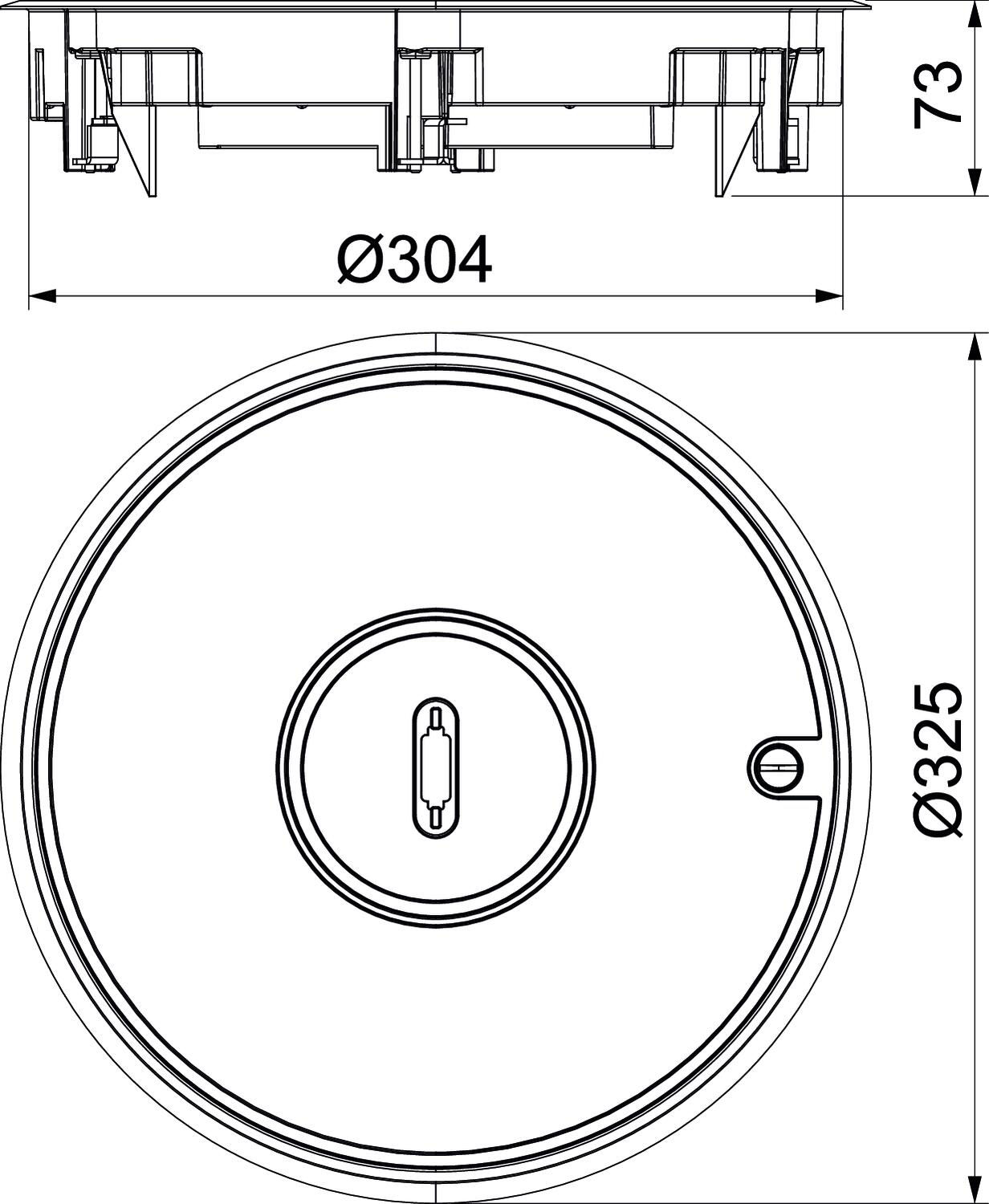

Размер	Ø325x73
С выемкой напольного покрытия	да
Степень защиты (IP) в нерабочем состоянии	IP45
Степень защиты (IP) в режиме пользования	IP20
Тип монтажной системы	UT4
Толщины напольного покрытия	3 mm
Уборка пола	влажный
Углеродный след CO2 (GWP) от колыбели до ворот	4,2742 кг CO2e / 1 Шт.

Все виды

Все виды

Типы	Толщины напольного покрытия	Номинальный размер монтажных элементов	Артикул, номер	Количество	Наименьшая единица продажи
GRAF9-2 BA3	3 mm	R9	7405743	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Удлинитель растра	GES RV	7407536	Штук	2 Штук
Универсальная монтажная коробка UT4, системная длина 208 мм	UT4 45 4	7408727	Штук	1 Штук
Монтажная рамка для телекоммуникационных модулей, длина 208 мм	MTU 3	7407840	Штук	1 Штук
