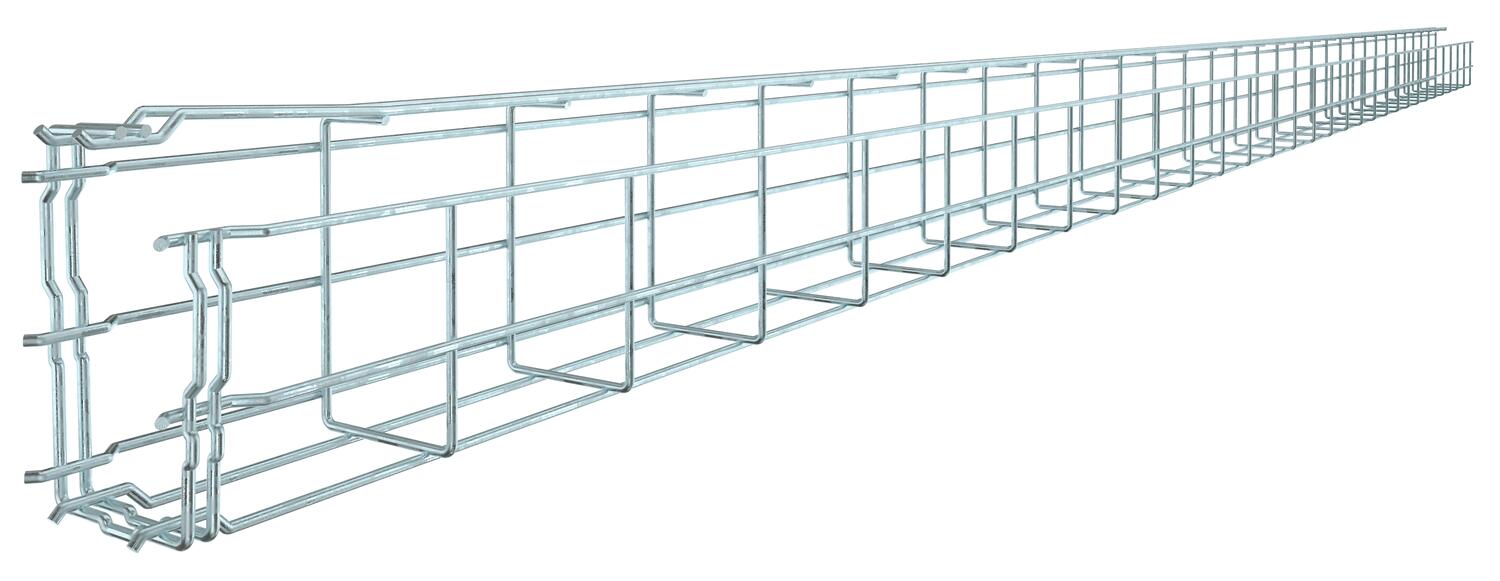

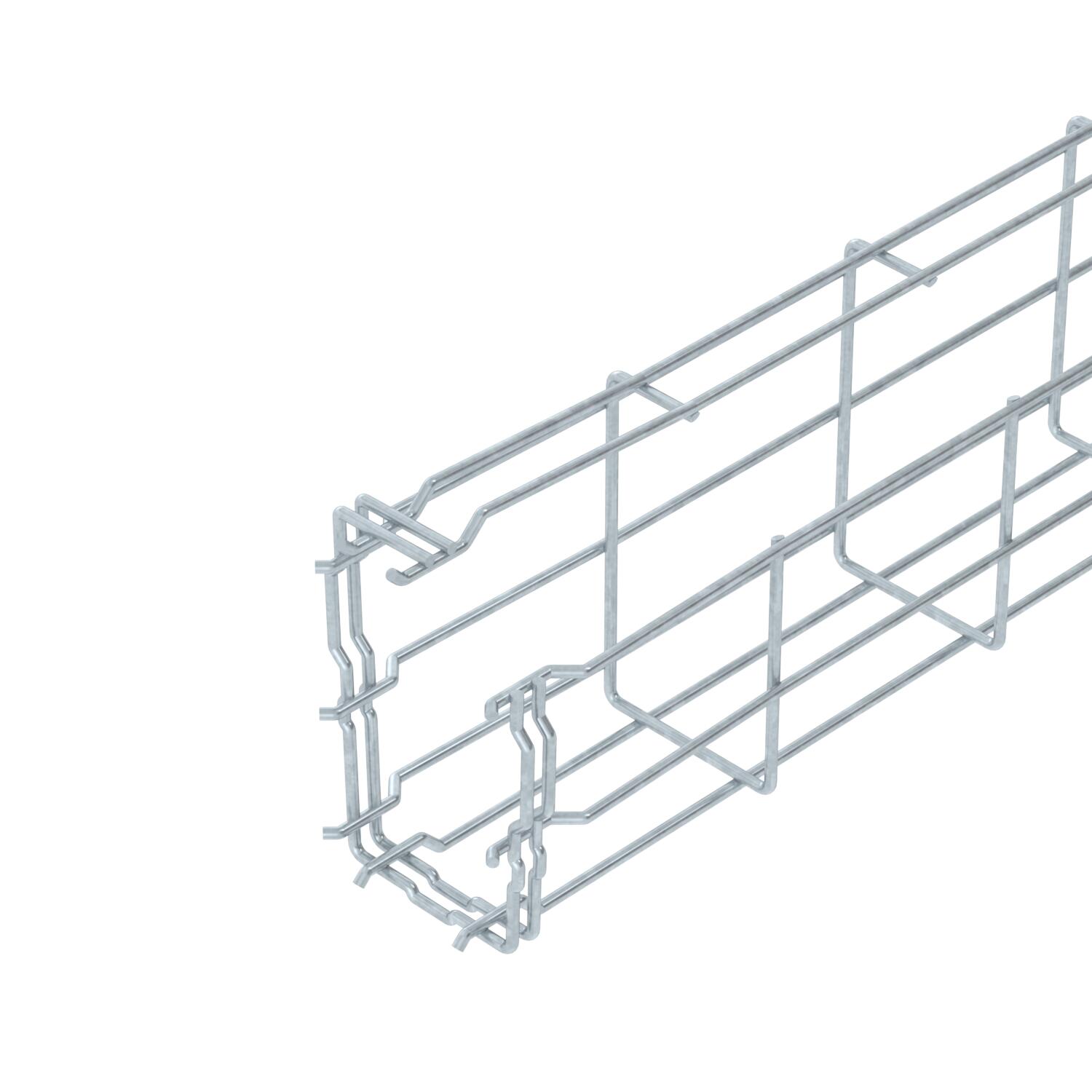

G-образный проволочный лоток Magic® 125 FT
Артикул, номер 6005526 | EAN 4012195686415
- Описание продукта
-
Описание продуктаG-образный проволочный лоток из стальной проволоки, соединенной методом точечной сварки, с различной высотой боковой стенки и шириной.
Для прямого настенного и потолочного монтажа. Данные по нагрузке при различных способах монтажа предоставляются по запросу.
Магнитное затухание от влияния экрана 15 дБ.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Диаметр проволоки 3,9 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 6100 mm² Полезное поперечное сечение 61 cm² Размер 125x75x3000 Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Форма профиля G-образная форма Цвет цинковый Размеры

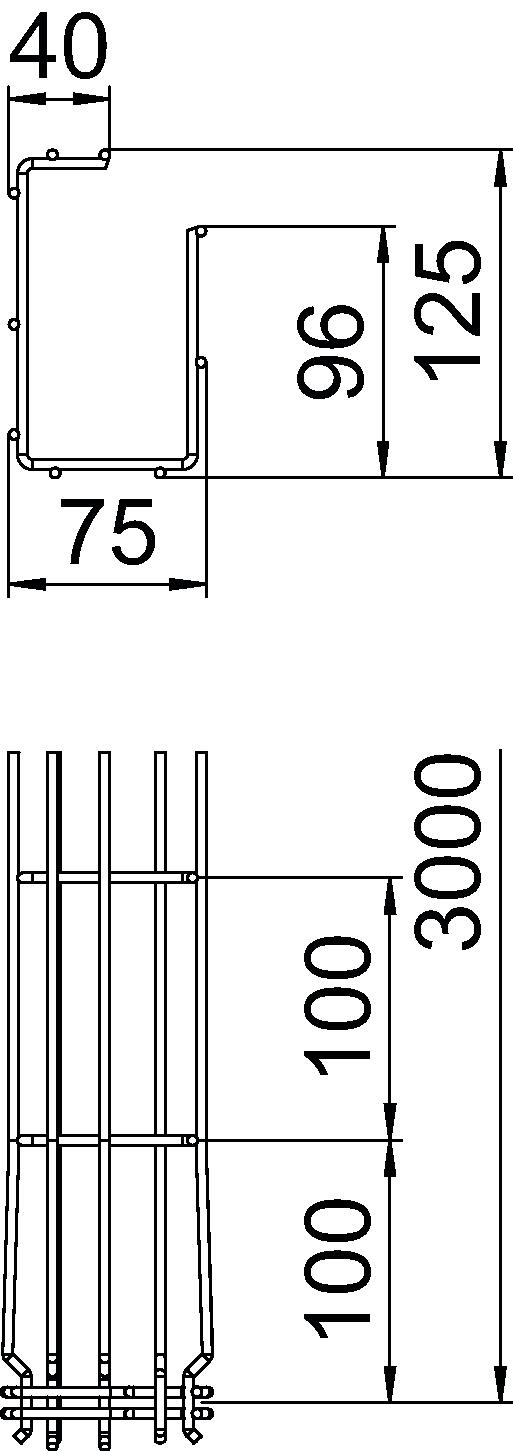

Высота 4,92 in Высота 125 mm Длина 3000 mm Размер Н 125 mm Размер B 75 mm Размер C 38 mm Размер A 96 mm Ширина 75 mm Ширина 2,95 in Нагрузки
Расстояние между опорами 1,0 м 0,3 kN/m Расстояние между опорами 1,0 м 0,6 kN/m Расстояние между опорами 2,5 м 0,25 kN/m Расстояние между опорами: 1,5 м. 0,35 kN/m Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 2,4219 kg CO₂e Declared Unit (LCA) Метр Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 2,4219 кг CO2e / 1 Метр - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель FT
GSV 34 FT 6016634 20 Штук
Настенное и напольное крепление FT
WB GR FT 6017160 20 Штук - Загрузки
-
Техническая спецификация G-GRM 125 75 FT / 6005526 , 0.22MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС G-GRM 125 75 FT / 6005526 , 0.11MB , pdfREACH Декларация соответствия G-GRM 125 75 FT / 6005526 , 0.12MB , pdfRoHS Декларация соответствия G-GRM 125 75 FT / 6005526 , 0.13MB , pdfЭкологическая декларация (EPD) G-GRM 125 75 FT / 6005526 , 2.03MB , pdfПомощь по выбору GR-Magic® , 0.27MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Mounting instructions, mesh cable tray systems , 9.62MB , pdf
