G-образный проволочный лоток Magic® 75 FT
Артикул, номер 6005523 | EAN 4012195686408
- Описание продукта
-

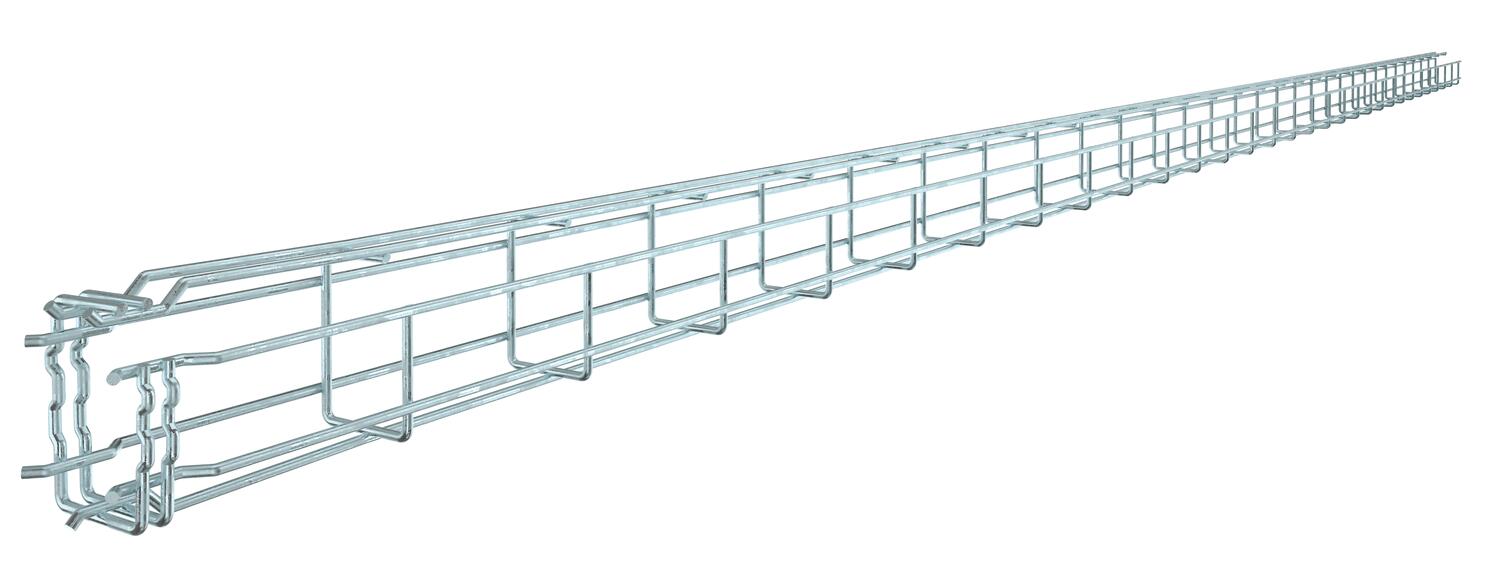

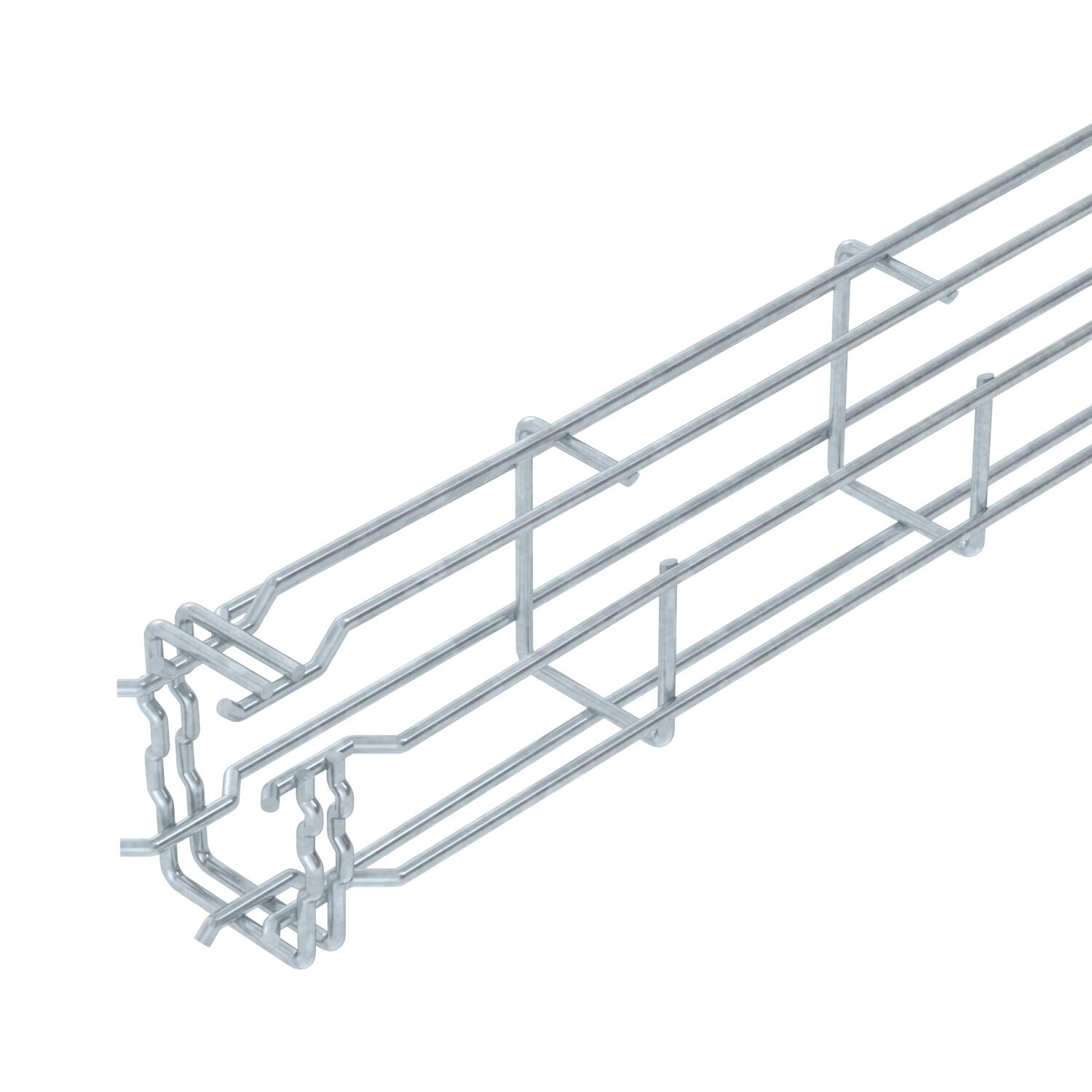

Описание продуктаG-образный проволочный лоток из стальной проволоки, соединенной методом точечной сварки, с различной высотой боковой стенки и шириной.
Для прямого настенного и потолочного монтажа. Данные по нагрузке при различных способах монтажа предоставляются по запросу.
Магнитное затухание от влияния экрана 15 дБ.
-
- Технические данные
-
Технические характеристики

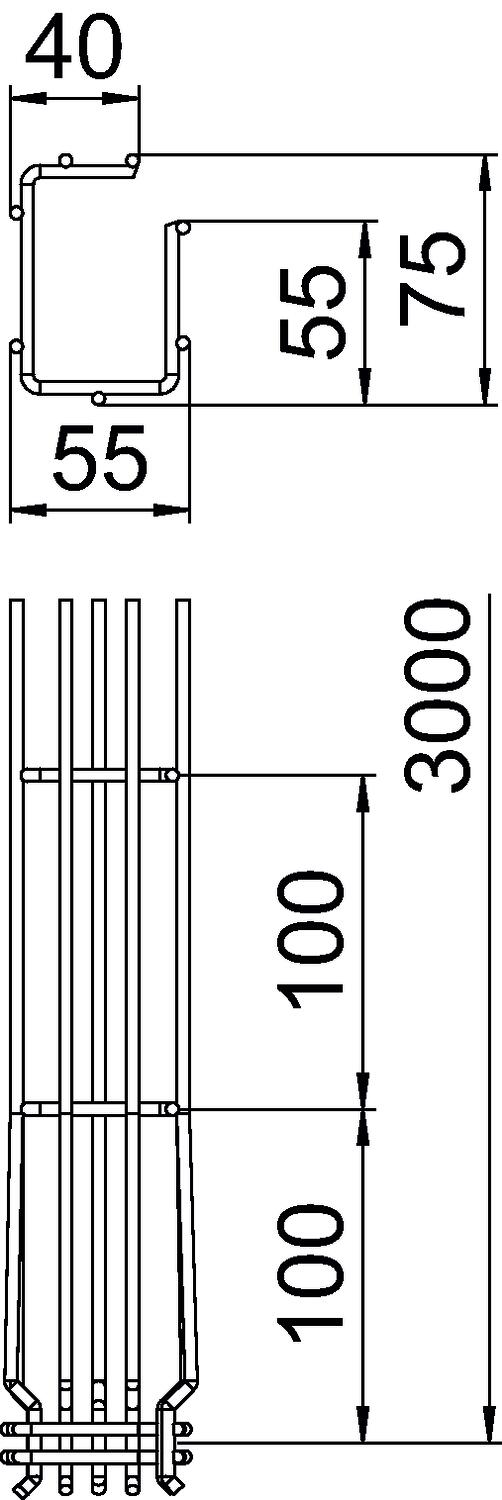

Вид соединителя кабеленесущей системы Крепление защелкиванием Встроенная перегородка без Высота 75 mm Высота 2,95 in Диаметр проволоки 3,9 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Сталь Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции да Полезное поперечное сечение 2200 mm² Полезное поперечное сечение 22 cm² Размер Н 73 mm Размер 75x50x3000 Размер B 53 mm Размер C 38 mm Размер A 53 mm Соединитель безболтовой да Тип испытания под нагрузкой согласно IEC 61537 Тип II Углеродный след CO2 (GWP) от колыбели до ворот 1,768 кг CO2e / 1 Метр Форма профиля G-образная форма Цвет цинковый Ширина 1,97 in Ширина 50 mm - Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Соединитель FT
GSV 34 FT 6016634 20 Штук
Настенное и напольное крепление FT
WB GR FT 6017160 20 Штук - Загрузки
-
