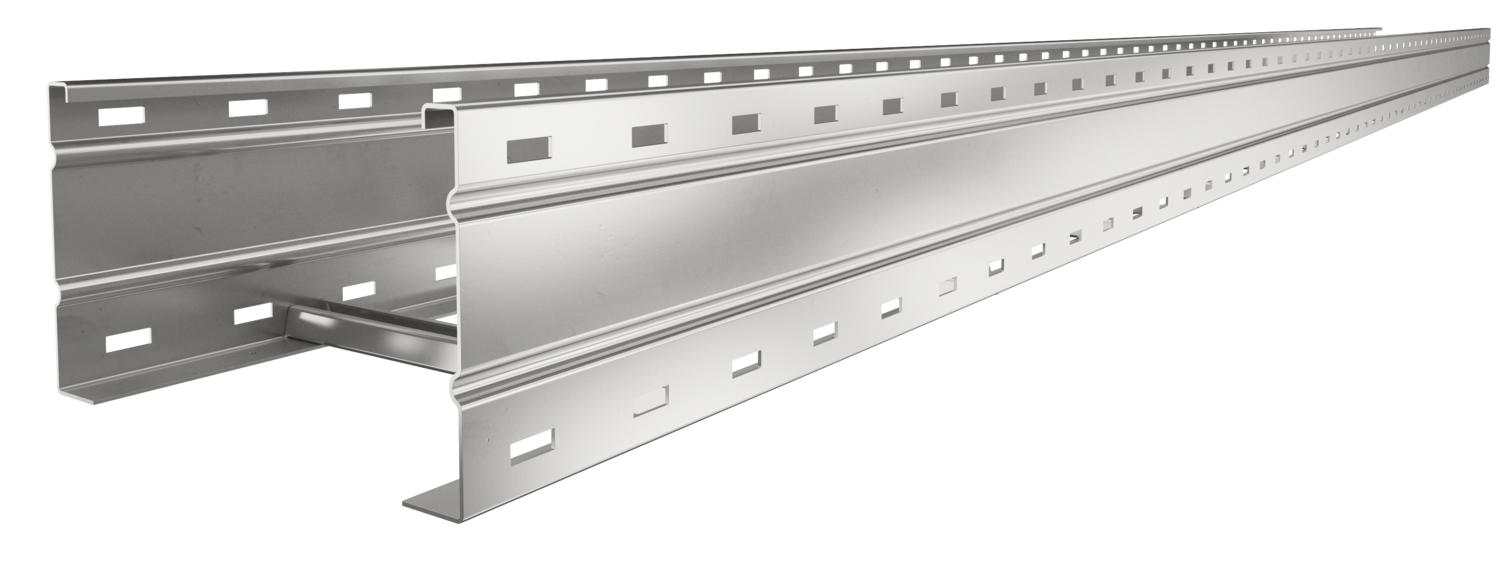

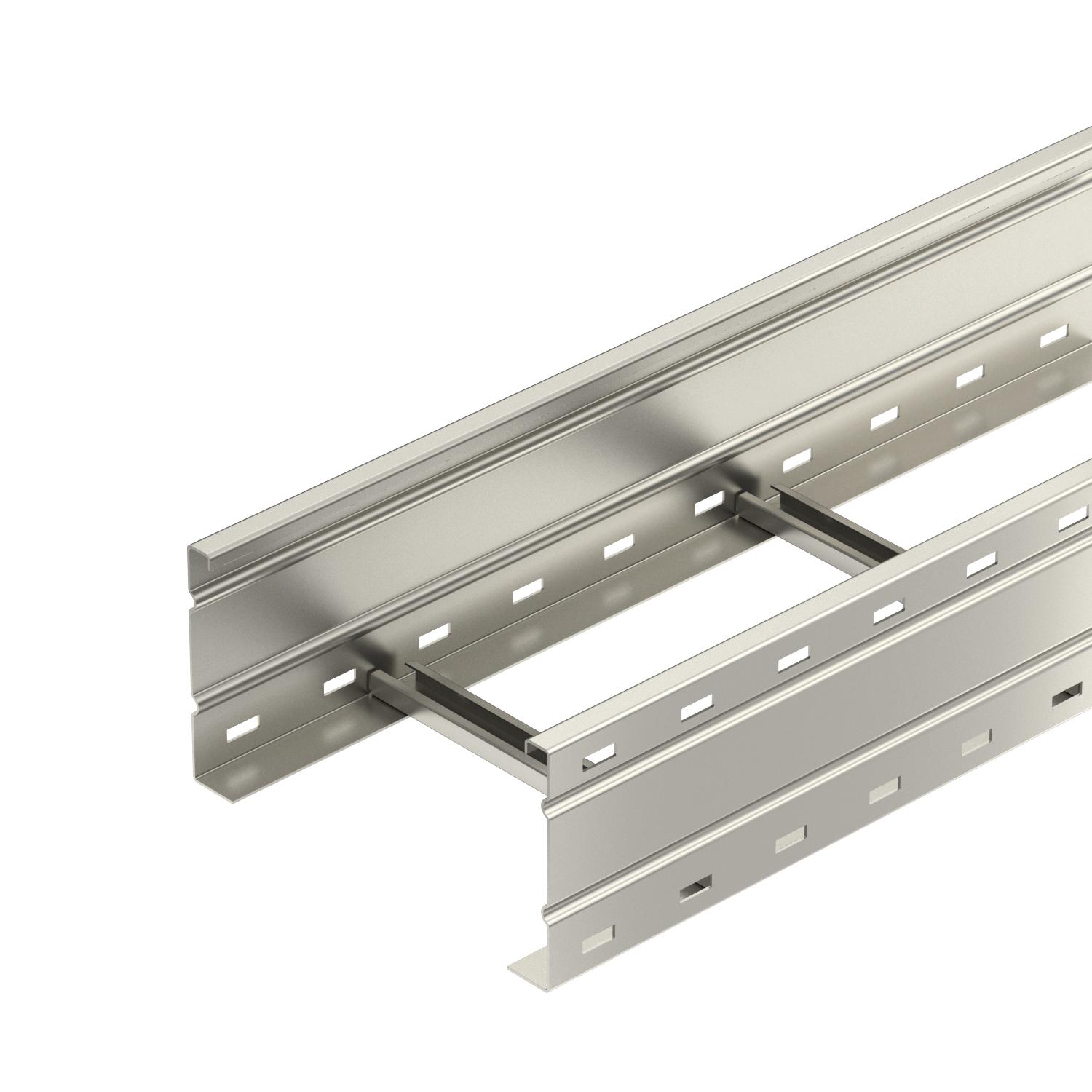

Кабельный лоток лестничного типа для больших расстояний WKLG 160 A4
Артикул, номер 6227174 | EAN 4012195910008
- Описание продукта
-
Описание продуктаКабельные лотки лестничного типа для больших расстояний с перфорированной боковой стенкой высотой 160 мм. Крепление кабелей и проводов при помощи зажимной скобы, тип 2056.
Магнитное затухание от влияния экрана: без крышки 10 дБ, с крышкой 15 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Высота 160 mm Длина 6000 mm Конструкция бокового профиля Профиль (открытый) Конструкция для больших расстояний да Конструкция перекладин Профиль неперфорированный Материал Нержавеющая высококачественная сталь 1.4571 Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции нет Полезное поперечное сечение 572 cm² Полезное поперечное сечение 57200 mm² Размер 160x400x6000 Размер B 400 mm Размер шлица, перекладина 16,50 Размер L 6000 mm Расстояние между опорами 3,0 м 3 kN/m Расстояние между опорами 3,5 м 2,73 kN/m Расстояние между опорами 4,0 м 2,5 kN/m Расстояние между опорами 4,5 м 2,24 kN/m Расстояние между опорами 5,0 м 2 kN/m Расстояние между опорами 6,0 м 1,6 kN/m Расстояние между опорами 7,0 м 1,3 kN/m Расстояние между опорами 8,0 м 1 kN/m Толщина борта 2 mm Углеродный след CO2 (GWP) от колыбели до ворот 39,8067 кг CO2e / 1 Метр Цвет цвета нержавеющей стали Ширина 400 mm Технические данные
Диаграмма нагрузки на кабельный лоток лестничного типа для больших расстояний WKLG 160.
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель A4
WRVL 160 A4 6227730 2 Штук

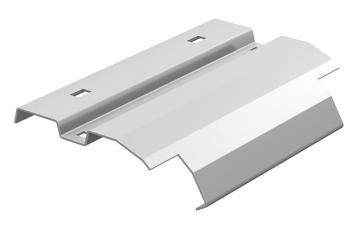

Опорная пластина А2
LAB 40 A2 7164033 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Фиксатор для крепления разделительной полочки
KS KL A2 6062284 30 Штук - Загрузки
-
Техническая спецификация WKLG 1640 A4 / 6227174 , 0.55MB , pdfДекларация соответствия ЕС WKLG 1640 A4 / 6227174 , 0.10MB , pdfЗаявление о соответствии для Великобритании WKLG 1640 A4 / 6227174 , 0.09MB , pdfЭкологическая декларация (EPD) WKLG 1640 A4 / 6227174 , 1.48MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Wide span cable ladders , 7.96MB , pdf
