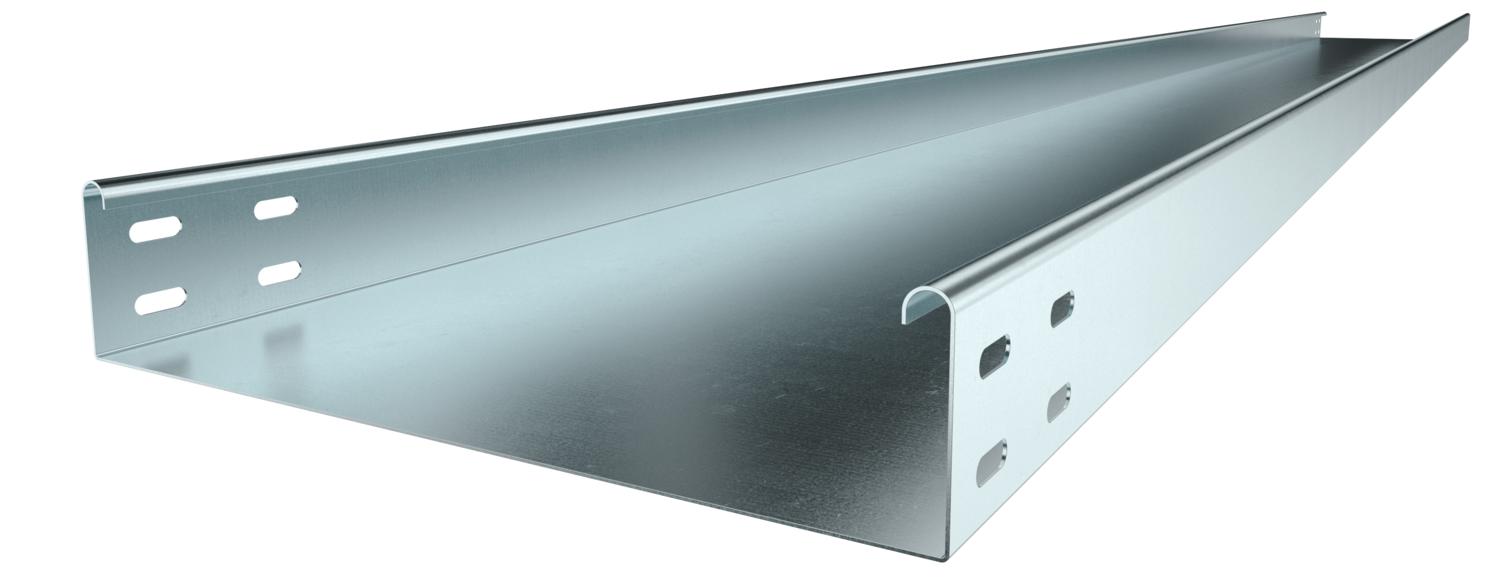

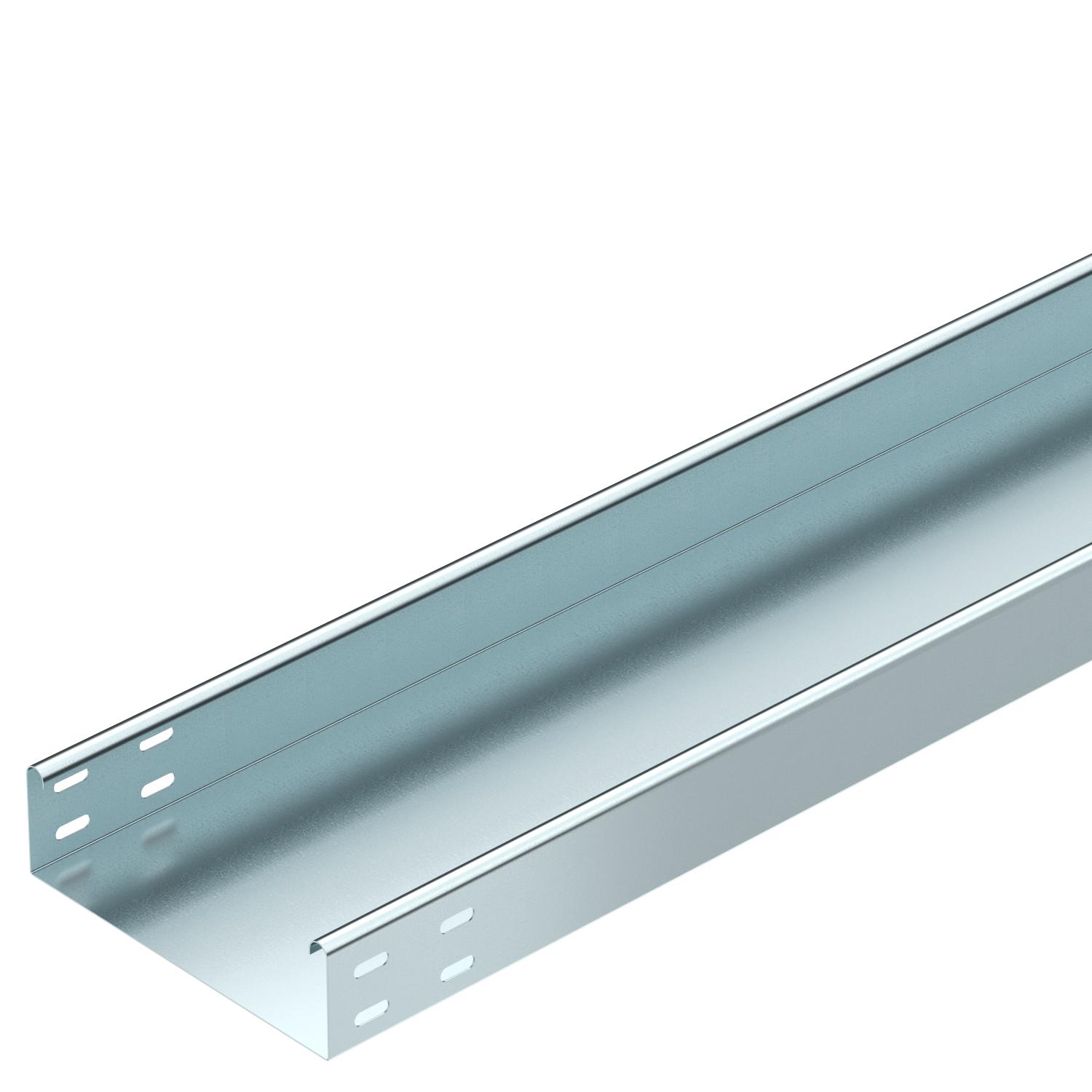

Кабельный лоток LKSU 60 FS RU 100–300 мм, без перфорации
Артикул, номер 6048944 | EAN 4012196561636
- Описание продукта
-
Описание продуктаКабельный лоток для небольших нагрузок, высота боковой стенки 60 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

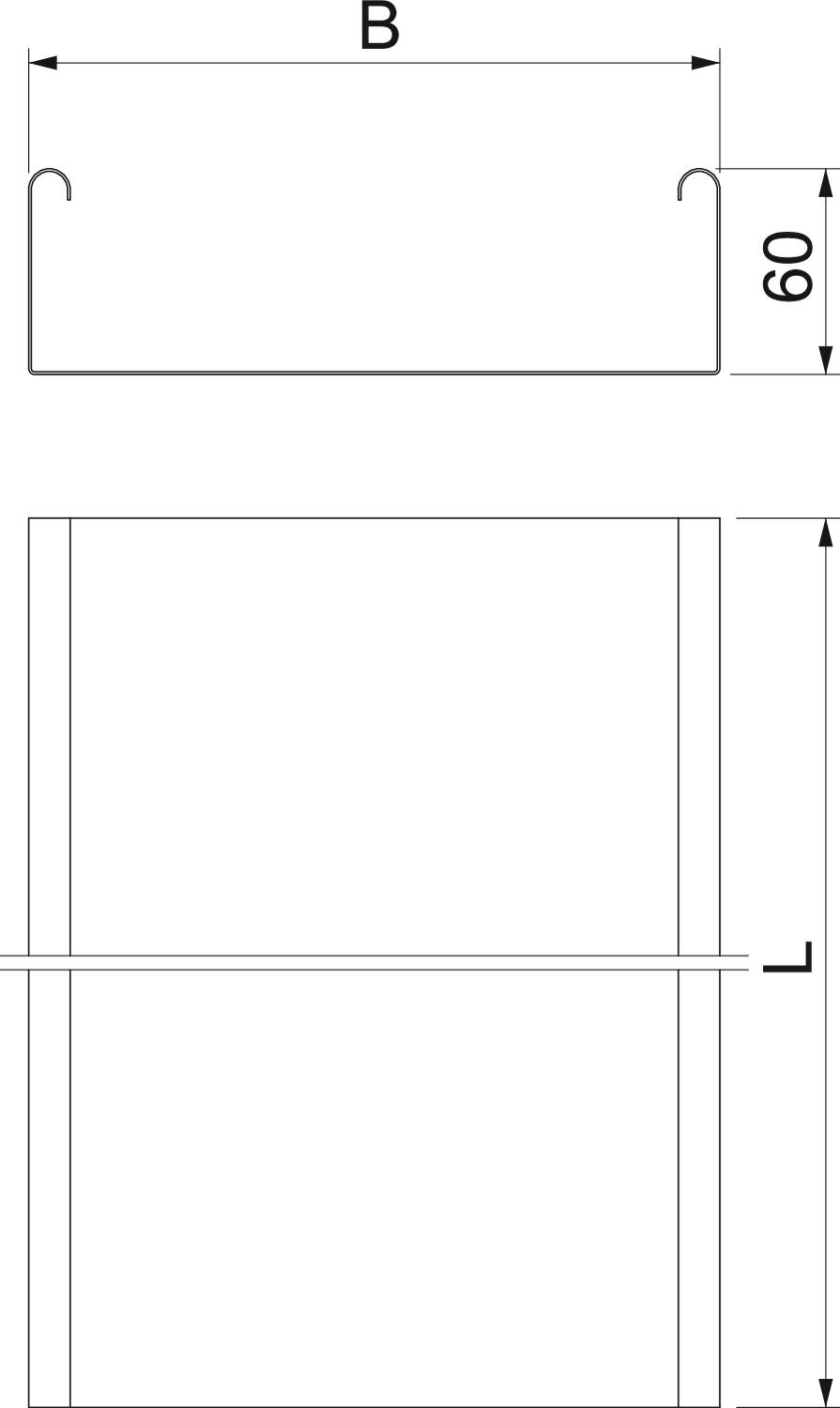

Боковая перфорация нет Вид соединителя кабеленесущей системы Привинчен Высота 60 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании нет Нержавеющая сталь, протравленная нет Поверхность оцинкован конвейерным методом Повышение живучести конструкции нет Полезное поперечное сечение 116 cm² Полезное поперечное сечение 11600 mm² Размер 60 x 200 Размер 60x200x3000 Размер B 200 mm Размер x 100 mm Размер L 3000 mm Размер y 150 mm Расстояние между опорами 1,0 м 1,4 kN/m Расстояние между опорами 1,0 м 0,45 kN/m Расстояние между опорами 3,0 м 0,2 kN/m Расстояние между опорами: 1,5 м. 0,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип III Толщина листа 0,7 mm Цвет цинковый Ширина 200 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа LKSU 610–630
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
Протестировано согласно типу испытаний III (EN 61537 - 10.3.3.)
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный соединитель 60 FS
RLVK 60 FS RU 6067091 10 Штук
Угловая секция 45° 60 FS
RBL 45 620 FS RU 6043684 1 Штук
Угловая секция 90° 60 FS
RBL 90 620 FS RU 6043094 1 Штук
Крышка неперфорированная FS
DRLU 200 FS RU 6052023 3 м - Загрузки
-
