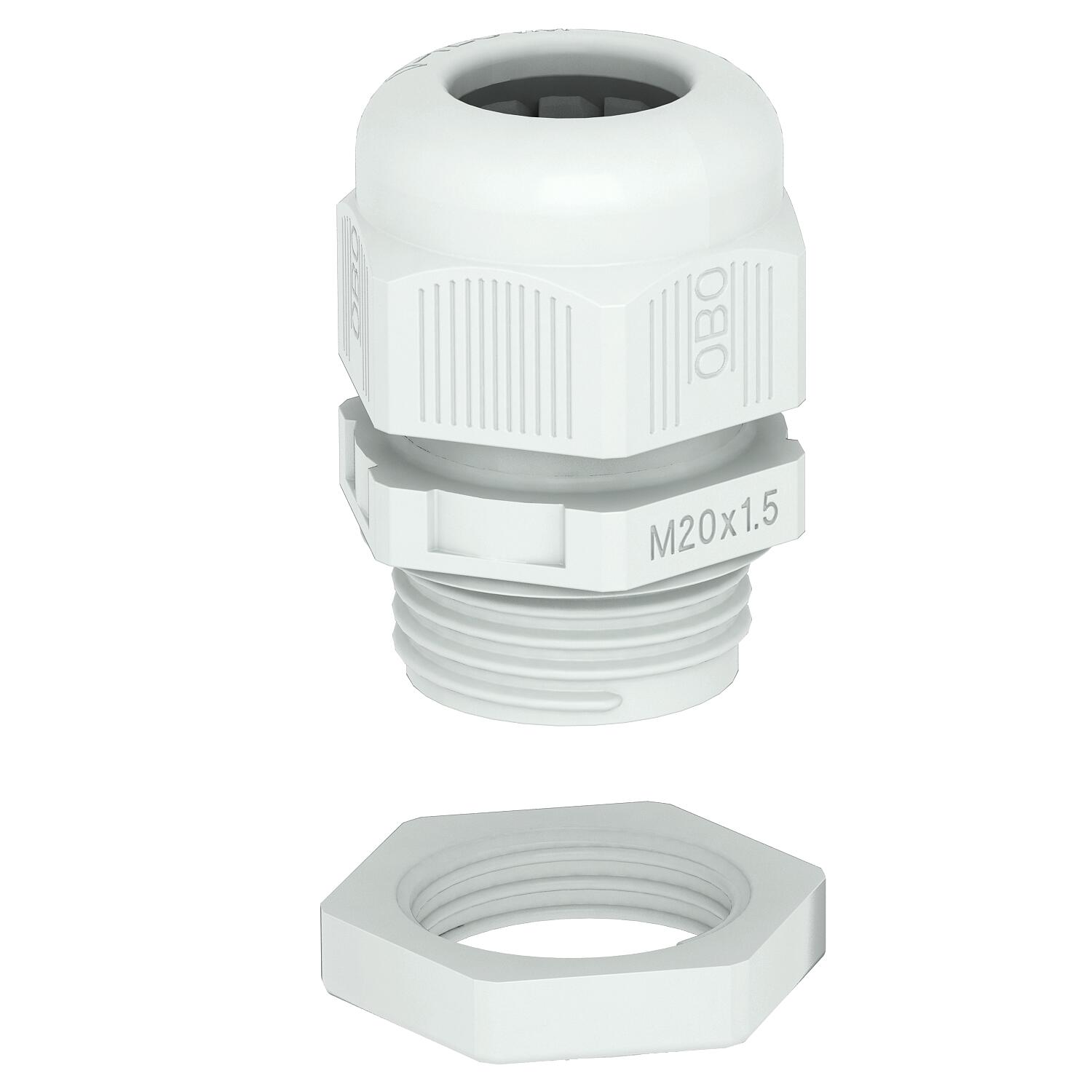

Кабельный ввод, метрическая резьба, комплект с контргайкой, светло-серый
Артикул, номер 2022764 | EAN 4012195860938
- Описание продукта
-
Описание продуктаСамый быстрый и удобный тип винтовых соединений кабеля в кабельных распределительных коробках и корпусах для разгрузки от натяжения и обеспечения герметичности: проверенные кабельные вводы V-TEC VM компании OBO. Благодаря интегрированной рабочей кромке уплотнения и специальным лопастям OBO обеспечивается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба метрическая. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
-
- Технические данные
-
Технические характеристики
взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 10 mm Диапазон плотности D мин. 4,5 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 8 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 2 Nm Номинальный размер метрической резьбы 16 Размер L макс. 23,5 mm Размер L1 мм 8 mm Размер L мин. 21,5 mm Размер M16 Размер E1 (мм) 22 mm Размер L2 5 mm Размер под ключ 1 20 mm Размер под ключ 2 22 mm Размер E2 25 mm Размер L3 5 mm Разъемное болтовое соединение нет Резьба M16 x 1,5 С контргайкой нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,0375 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый; RAL 7035 Шаг резьбы 1,5 mm - Все виды
-
Все виды
- Загрузки
-
Техническая спецификация V-TEC VM16+ LGR / 2022764 , 0.23MB , pdfДекларация соответствия ЕС V-TEC VM16+ LGR / 2022764 , 0.10MB , pdfЗаявление о соответствии для Великобритании V-TEC VM16+ LGR / 2022764 , 0.09MB , pdfREACH Декларация соответствия V-TEC VM16+ LGR / 2022764 , 0.12MB , pdfRoHS Декларация соответствия V-TEC VM16+ LGR / 2022764 , 0.13MB , pdfРазрешение на использование знаков DNV certificate V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfРазрешение на использование знаков UL certificate V-TEC VM , 0.04MB , pdfИнструкции по монтажу Инструкция по монтажу для V-TEC VM.. ..x.. , 2.00MB , pdf
