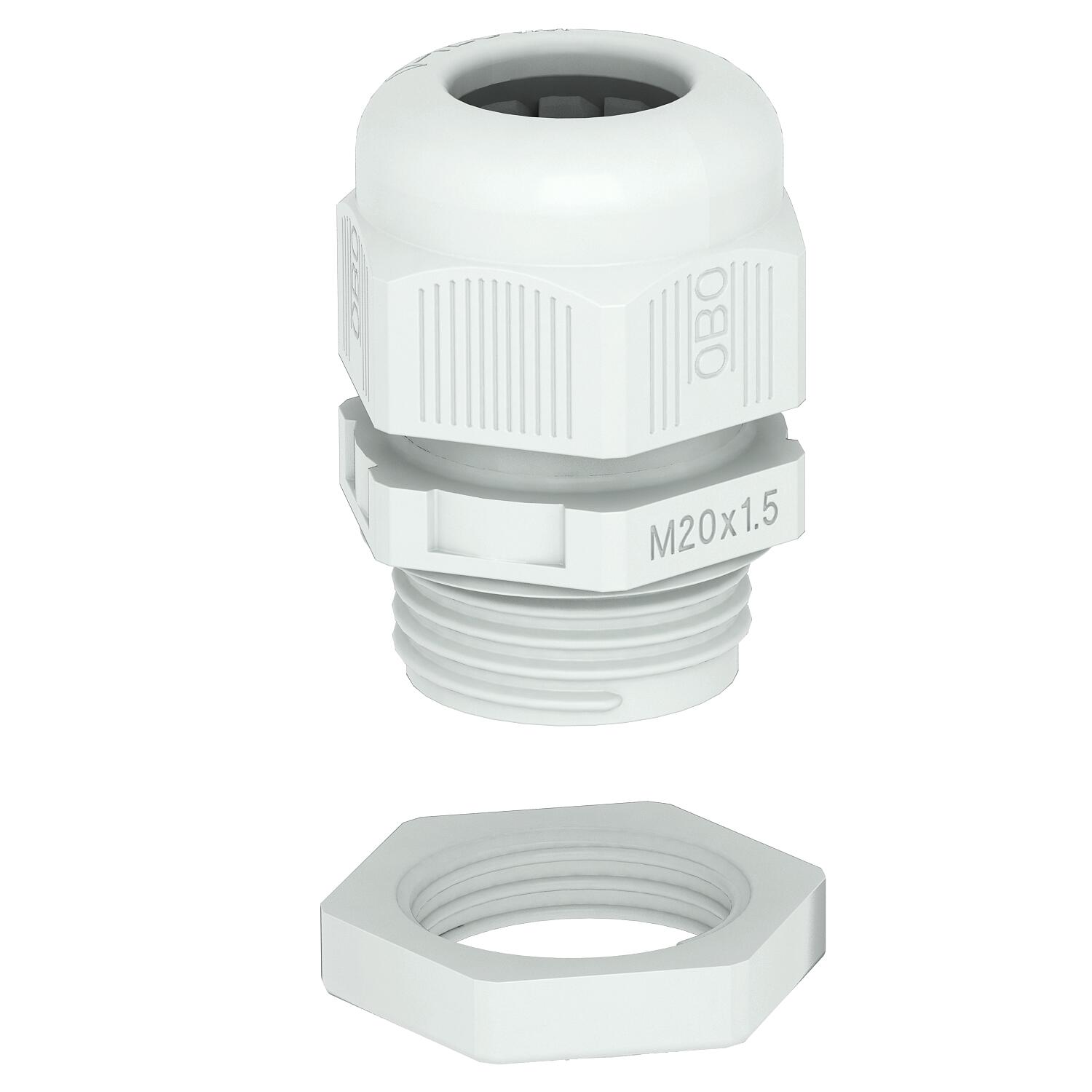

Кабельный ввод, метрическая резьба, комплект с контргайкой, светло-серый
Артикул, номер 2022774 | EAN 4012195860983
- Описание продукта
-
Описание продуктаСамый быстрый и удобный тип винтовых соединений кабеля в кабельных распределительных коробках и корпусах для разгрузки от натяжения и обеспечения герметичности: проверенные кабельные вводы V-TEC VM компании OBO. Благодаря интегрированной рабочей кромке уплотнения и специальным лопастям OBO обеспечивается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба метрическая. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
-
- Технические данные
-
Технические характеристики
взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 35 mm Диапазон плотности D мин. 23 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 12 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 12 Nm Номинальный размер метрической резьбы 50 Размер M50 Размер E1 (мм) 60 mm Размер под ключ 1 54 mm Размер под ключ 2 60 mm Размер E2 68 mm Разъемное болтовое соединение нет Резьба M50 x 1,5 С контргайкой нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый; RAL 7035 Шаг резьбы 1,5 mm Размеры

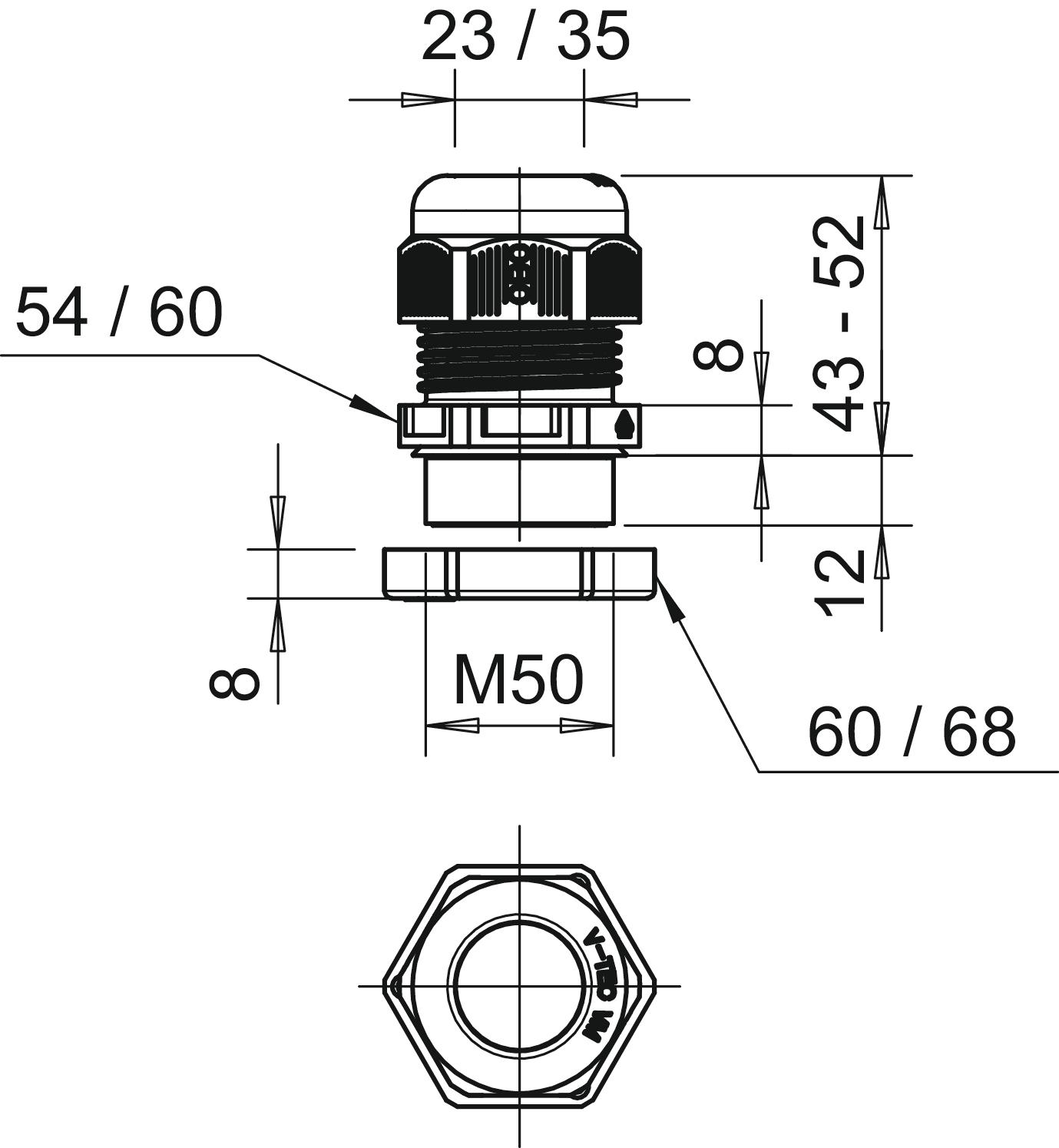

Размер L макс. 52 mm Размер L1 мм 12 mm Размер L мин. 43 mm Размер L2 8 mm Размер L3 8 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 0,3395 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 0,3395 кг CO2e / 1 Шт. - Все виды
-
Все виды
- Загрузки
-
Техническая спецификация V-TEC VM50+ LGR / 2022774 , 0.23MB , pdfДекларация соответствия ЕС V-TEC VM50+ LGR / 2022774 , 0.10MB , pdfЗаявление о соответствии для Великобритании V-TEC VM50+ LGR / 2022774 , 0.09MB , pdfREACH Декларация соответствия V-TEC VM50+ LGR / 2022774 , 0.12MB , pdfRoHS Декларация соответствия V-TEC VM50+ LGR / 2022774 , 0.13MB , pdfРазрешение на использование знаков UL certificate V-TEC VM , 0.04MB , pdfРазрешение на использование знаков DNV certificate V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfИнструкции по монтажу Инструкция по монтажу для V-TEC VM.. ..x.. , 2.00MB , pdf
