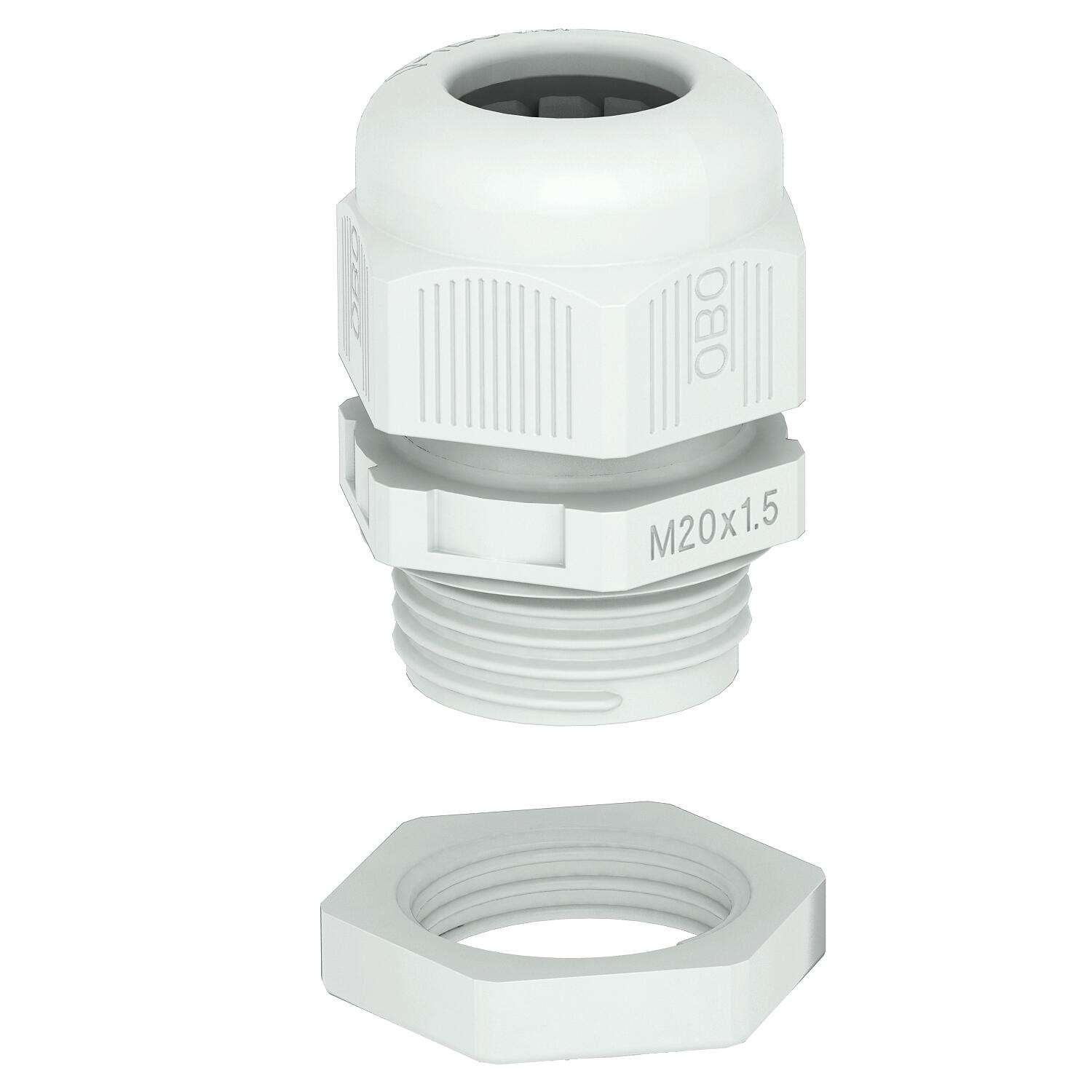

Кабельный ввод, метрическая резьба, комплект с контргайкой, светло-серый
Артикул, номер 2022776 | EAN 4012195860990
- Описание продукта
-
Описание продуктаСамый быстрый и удобный тип винтовых соединений кабеля в кабельных распределительных коробках и корпусах для разгрузки от натяжения и обеспечения герметичности: проверенные кабельные вводы V-TEC VM компании OBO. Благодаря интегрированной рабочей кромке уплотнения и специальным лопастям OBO обеспечивается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба метрическая. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
-
- Технические данные
-
Технические характеристики

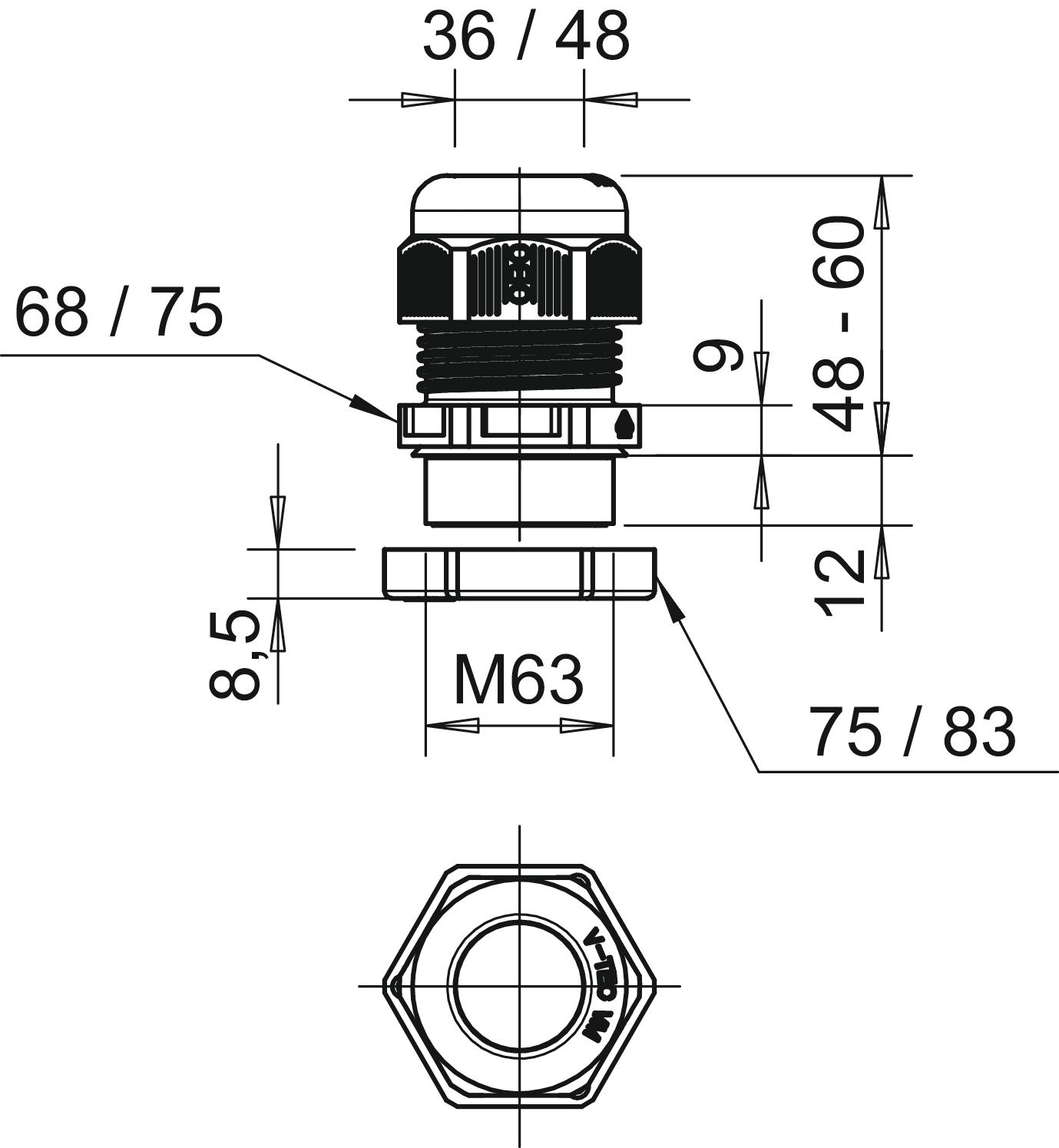

взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Диапазон плотности D макс. 48 mm Диапазон плотности D мин. 36 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина резьбы 12 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Нестабильный момент вращения 15 Nm Номинальный размер метрической резьбы 63 Размер L макс. 60 mm Размер L1 мм 12 mm Размер L мин. 48 mm Размер M63 Размер E1 (мм) 75 mm Размер L2 9 mm Размер под ключ 1 68 mm Размер под ключ 2 75 mm Размер E2 83 mm Размер L3 8,5 mm Разъемное болтовое соединение нет Резьба M63 x 1,5 С контргайкой нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,4821 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый; RAL 7035 Шаг резьбы 1,5 mm - Все виды
-
Все виды
- Загрузки
-
Техническая спецификация V-TEC VM63+ LGR / 2022776 , 0.23MB , pdfДекларация соответствия ЕС V-TEC VM63+ LGR / 2022776 , 0.10MB , pdfЗаявление о соответствии для Великобритании V-TEC VM63+ LGR / 2022776 , 0.09MB , pdfREACH Декларация соответствия V-TEC VM63+ LGR / 2022776 , 0.12MB , pdfRoHS Декларация соответствия V-TEC VM63+ LGR / 2022776 , 0.13MB , pdfРазрешение на использование знаков DNV certificate V-TEC VM, V-TEC L VM, V-TEC PG, V-TEC PG L , 0.30MB , pdfРазрешение на использование знаков UL certificate V-TEC VM , 0.04MB , pdfИнструкции по монтажу Инструкция по монтажу для V-TEC VM.. ..x.. , 2.00MB , pdf
