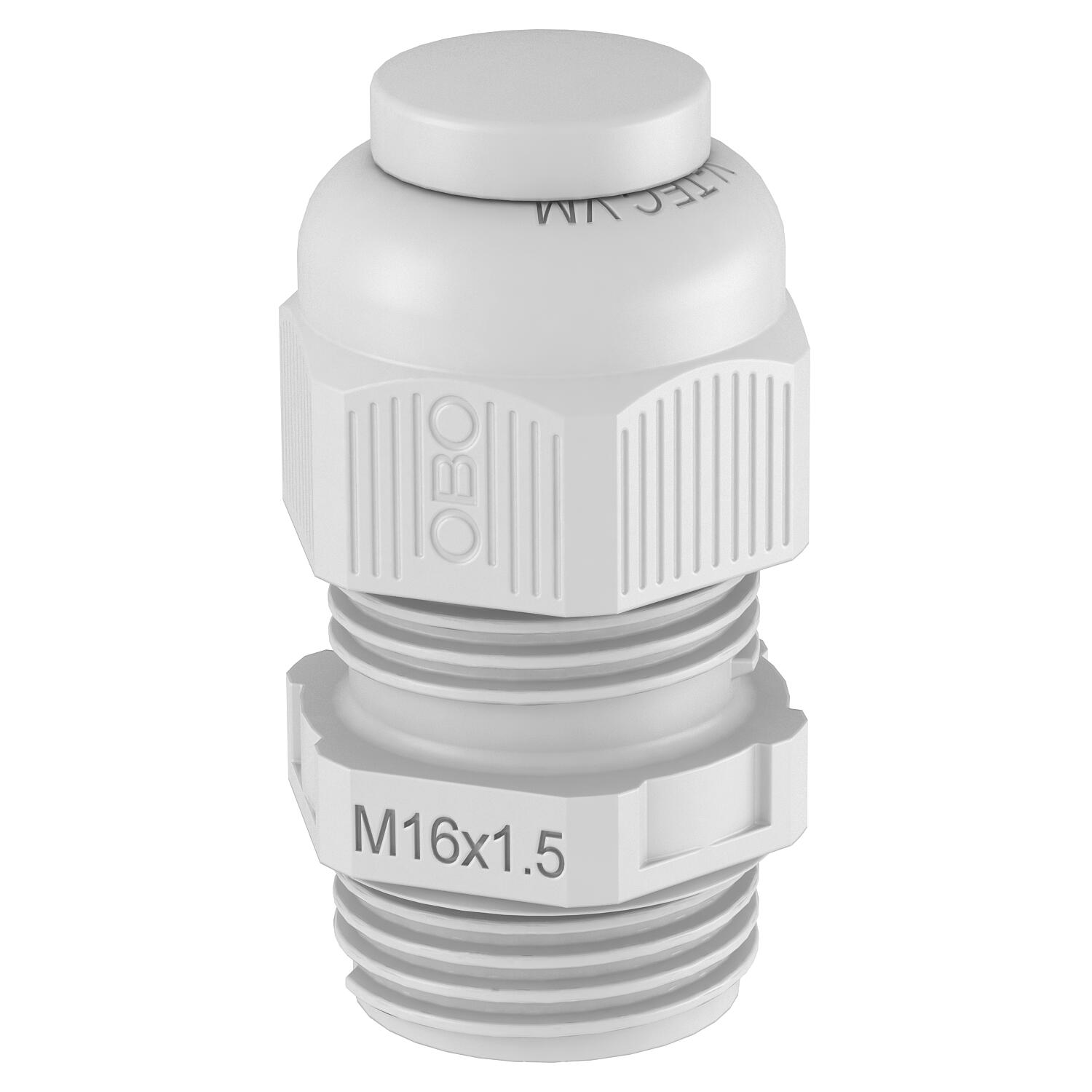

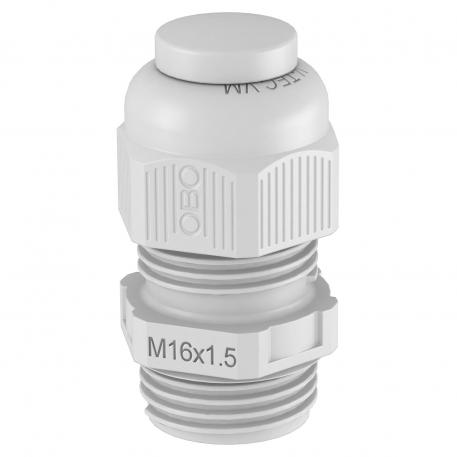

Кабельный ввод с метрической резьбой | | M16 x 1,5 | нет | светло-серый; RAL 7035

Кабельный ввод с метрической резьбой

Артикул, номер 2023042 | EAN 4012196474424

Артикул, номер / Типы

Резьба

Универсальное уплотнение	нет

Цвет	светло-серый; RAL 7035

Описание продукта

Описание продукта

Самый быстрый и удобный способ обеспечить разгрузку от натяжения и герметичность, с помощью кабельных вводов на распределительных коробках и корпусах: кабельные вводы V-TEC VM от OBO. Со встроенной интегрированной уплотнительной кромкой и специальной пластинчатой конструкцией OBO достигается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.

Соединительная резьба метрическая. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость

Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.

Температура применения от -20° C до +65° C.

С помощью заглушки можно закрыть неиспользуемое отверстие. Заглушка препятствует проникновению пыли или влаги, сохраняя необходимую степень защиты.

Оптимально, если при монтаже для всех отверстий предусмотрены кабельные вводы. Это позволяет сократить затраты при последующем дополнительном монтаже.

Технические данные

Технические характеристики

взрывозащищённый	нет
Вид защиты	IP68
Вид резьбы	Метрический
Вид уплотнения	Уплотнительное кольцо
Возможность разгрузки от усилий натяжения	да
Диапазон плотности D макс.	10 mm
Диапазон плотности D мин.	4,5 mm
Диапазон рабочих температур макс.	65 °C
Диапазон рабочих температур мин.	-20 °C
Длина резьбы	8 mm
Для взрывоопасной зоны	без
Для взрывоопасной зоны с газом	без
Для взрывоопасной зоны с пылью	без
защита от прогибания	нет
Исполнение	прямой
Кабельный ввод для плоского кабеля	нет

Материал	Полиамид
Не содержит галогенов	да
Номинальный размер метрической резьбы	16
Размер	M16
Размер под ключ	20
Размер под ключ 1	20 mm
Разъемное болтовое соединение	нет
Резьба	M16 x 1,5
С контргайкой	нет
Трудновоспламеняющийся	согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C
Ударопрочность	нет
Универсальное уплотнение	нет
Усилено стекловолокном	нет
Цвет	светло-серый; RAL 7035
Шаг резьбы	1,5 mm
Шестигранник, угловой размер	22 mm

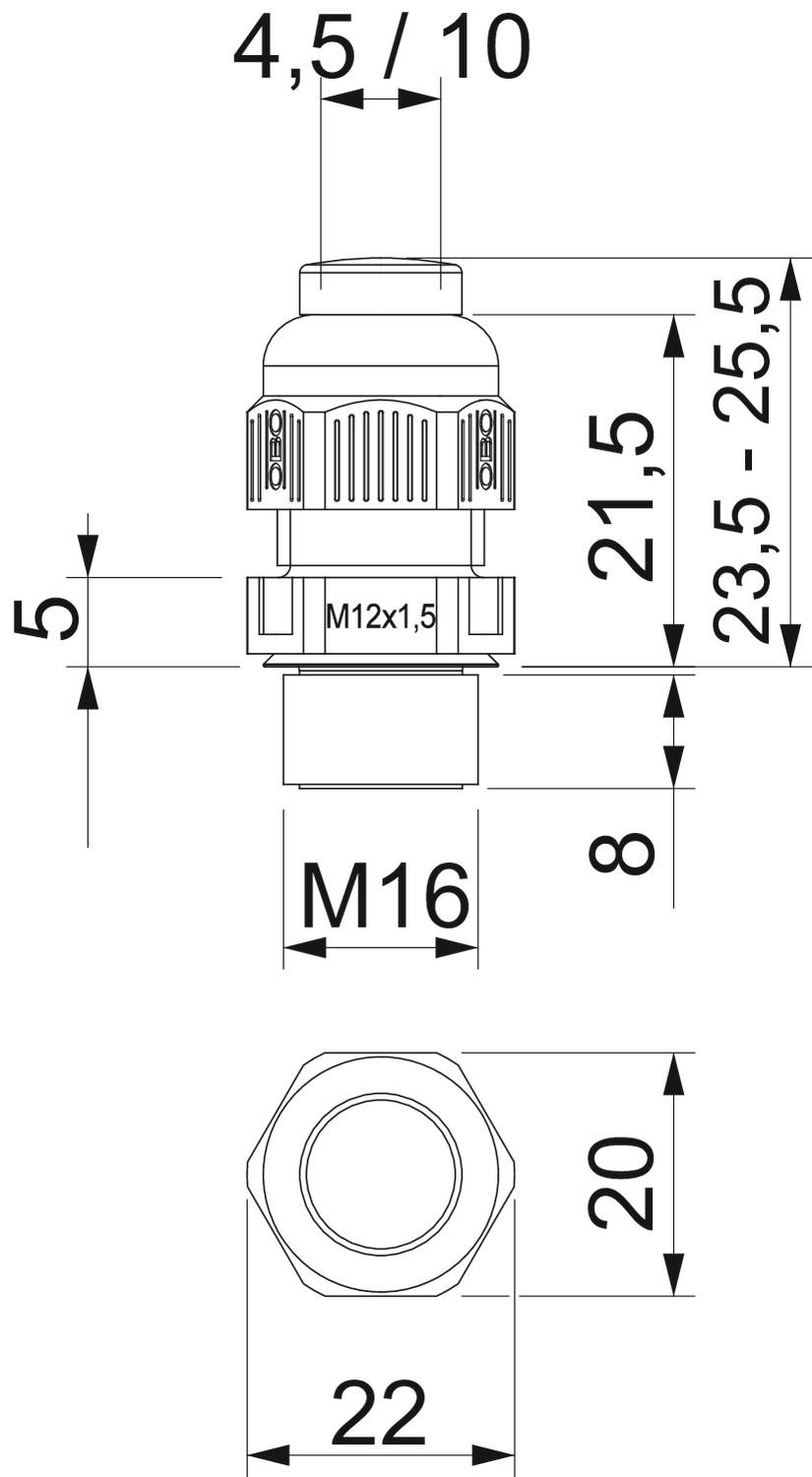

Размеры

Высота	22 mm
Длина	25,5 mm
Размер L макс.	23,5 mm
Размер L1 мм	8 mm
Размер L мин.	25,5 mm

Размер E	22 mm
Размер L2	5 mm
Размер L3	21,5 mm
Ширина	20 mm

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,0367 kg CO₂e
Declared Unit (LCA)	Шт.
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	0,0367 кг CO2e / 1 Шт.

Все виды

Все виды

Типы	Резьба	Универсальное уплотнение	Цвет	Артикул, номер	Количество	Наименьшая единица продажи
V-TEC VM12VS LGR	M12 x 1,5	нет	светло-серый; RAL 7035	2023040	Штук	50 Штук
V-TEC VM16VS LGR	M16 x 1,5	нет	светло-серый; RAL 7035	2023042	Штук	50 Штук
V-TEC VM20VS LGR	M20 x 1,5	нет	светло-серый; RAL 7035	2023044	Штук	50 Штук
V-TEC VM25VS LGR	M25 x 1,5	нет	светло-серый; RAL 7035	2023046	Штук	25 Штук
V-TEC VM32VS LGR	M32 x 1,5	нет	светло-серый; RAL 7035	2023048	Штук	20 Штук
