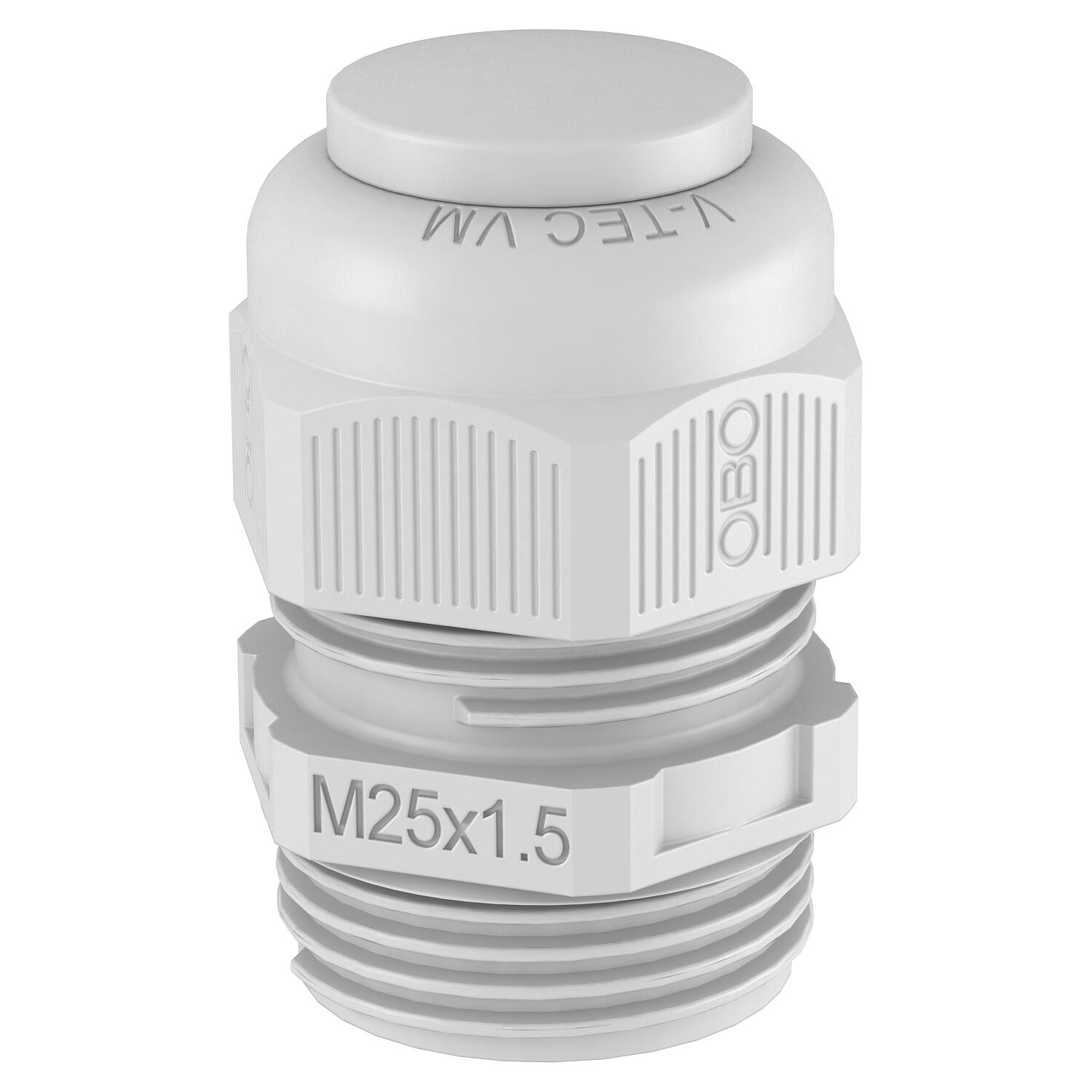

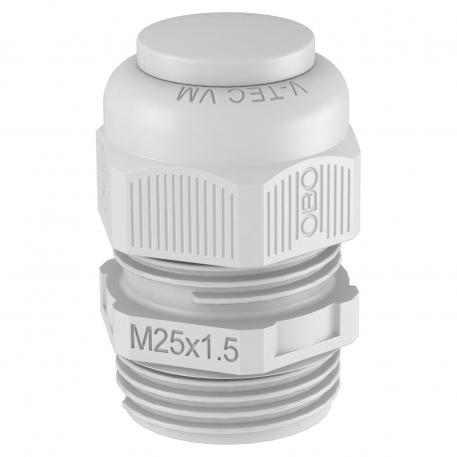

Кабельный ввод с метрической резьбой
Артикул, номер 2023046 | EAN 4012196474462
- Описание продукта
-
Описание продуктаСамый быстрый и удобный способ обеспечить разгрузку от натяжения и герметичность, с помощью кабельных вводов на распределительных коробках и корпусах: кабельные вводы V-TEC VM от OBO. Со встроенной интегрированной уплотнительной кромкой и специальной пластинчатой конструкцией OBO достигается класс защиты IP68. Функции разгрузки от натяжения и герметичность протестированы согласно DIN EN 62444.
Соединительная резьба метрическая. Долговременное применение: оптимальная адаптация резьбы с правильным подъемом обеспечивает длительную виброустойчивость
Применение: от установки в частных жилых домах с распределительными коробками до промышленного использования в распределительном шкафу.
Температура применения от -20° C до +65° C.
С помощью заглушки можно закрыть неиспользуемое отверстие. Заглушка препятствует проникновению пыли или влаги, сохраняя необходимую степень защиты.
Оптимально, если при монтаже для всех отверстий предусмотрены кабельные вводы. Это позволяет сократить затраты при последующем дополнительном монтаже.
-
- Технические данные
-
Технические характеристики

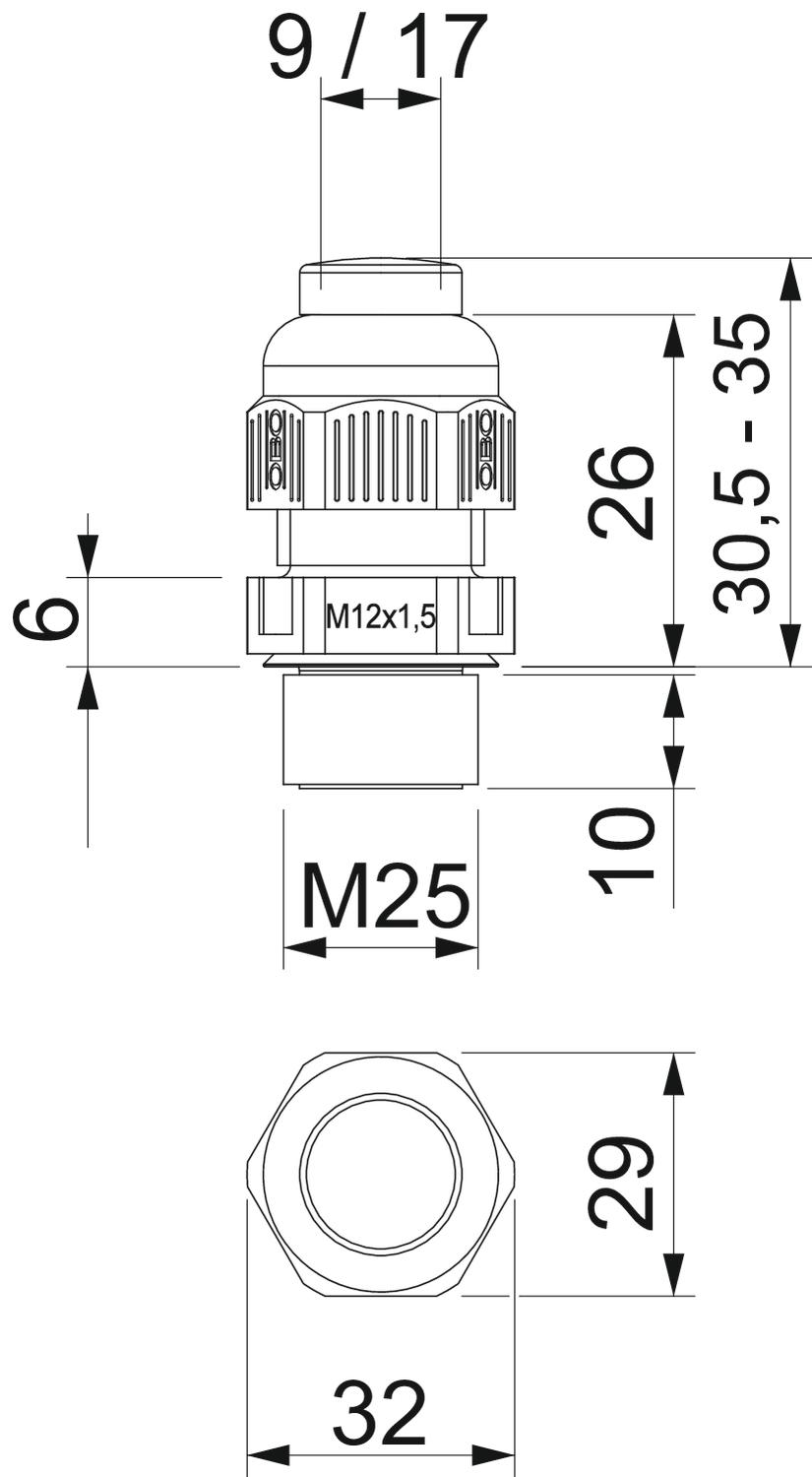

взрывозащищённый нет Вид защиты IP68 Вид резьбы Метрический Вид уплотнения Уплотнительное кольцо Возможность разгрузки от усилий натяжения да Высота 32 mm Диапазон плотности D макс. 17 mm Диапазон плотности D мин. 9 mm Диапазон рабочих температур макс. 65 °C Диапазон рабочих температур мин. -20 °C Длина 30,5 mm Длина резьбы 10 mm Для взрывоопасной зоны без Для взрывоопасной зоны с газом без Для взрывоопасной зоны с пылью без защита от прогибания нет Исполнение прямой Кабельный ввод для плоского кабеля нет Материал Полиамид Не содержит галогенов да Номинальный размер метрической резьбы 25 Размер L макс. 35 mm Размер L1 мм 10 mm Размер L мин. 30,5 mm Размер M25 Размер E 32 mm Размер L2 6 mm Размер под ключ 29 Размер под ключ 1 29 mm Размер L3 26 mm Разъемное болтовое соединение нет Резьба M25 x 1,5 С контргайкой нет Трудновоспламеняющийся согласно VDE 0471/DIN 695 части 2-1, температура при испытании 650 °C Углеродный след CO2 (GWP) от колыбели до ворот 0,0728 кг CO2e / 1 Шт. Ударопрочность нет Универсальное уплотнение нет Усилено стекловолокном нет Цвет светло-серый; RAL 7035 Шаг резьбы 1,5 mm Шестигранник, угловой размер 32 mm Ширина 29 mm - Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Контргайка, метрическая резьба
116 M25 LGR PA 2048930 100 Штук - Загрузки
-
