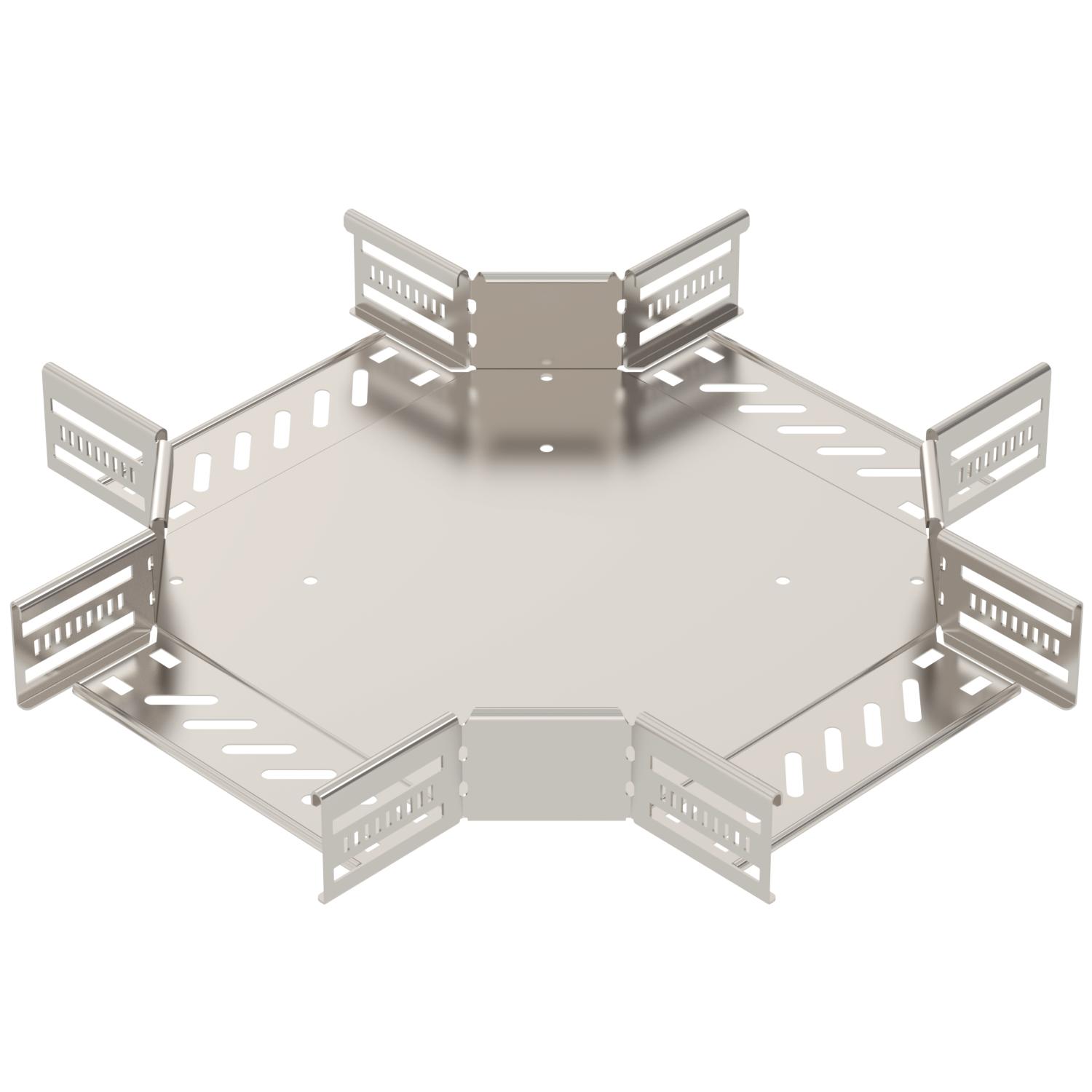

Крестообразное ответвление 60 A2

Артикул, номер 7027503 | EAN 4012197339654

Артикул, номер / Типы

Ширина

Описание продукта

Описание продукта

Крестообразное ответвление для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбового соединения посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.

Технические данные

Технические характеристики

Вид соединителя кабеленесущей системы	на винтах/на зажимах
Высота	60 mm
Диапазон рабочих температур макс.	120 °C
Диапазон рабочих температур мин.	-20 °C
Конструкция для больших расстояний	нет
Конструкция соединителей	Встроенный соединитель
Материал	Нержавеющая сталь 1.4301 (304)
Нержавеющая сталь, протравленная	нет
Поверхность	без обработки, дообработанный
Повышение живучести конструкции	да

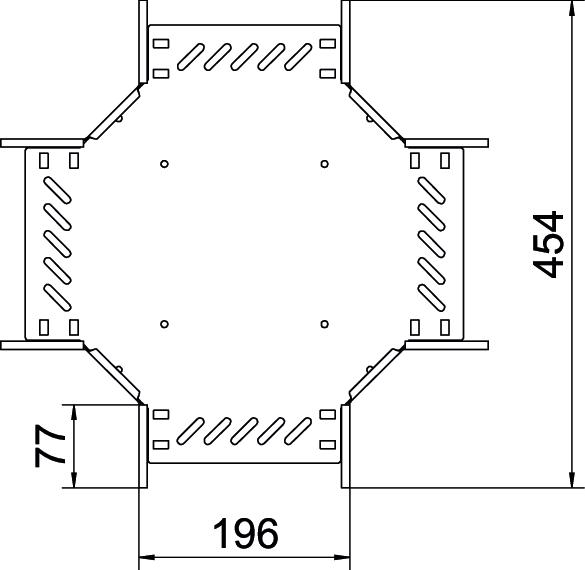

Размер	60x200
Размер B	200 mm
Рекомендованное количество винтов	24 St.
Схема расположения отверстий NATO	нет
Толщина борта	1,25 mm
Толщина листа	0,8 mm
Толщина материала пластины дна	0,8 mm
Цвет	цвета нержавеющей стали
Ширина	200 mm

Все виды

Все виды

Типы	Ширина	Артикул, номер	Количество	Наименьшая единица продажи
RK 610 A2	100 mm	7027501	Штук	1 Штук
RK 620 A2	200 mm	7027503	Штук	1 Штук
RK 630 A2	300 mm	7027505	Штук	1 Штук
RK 640 A2	400 mm	7027507	Штук	1 Штук
RK 650 A2	500 mm	7027509	Штук	1 Штук
RK 660 A2	600 mm	7027511	Штук	1 Штук

Принадлежности

Аксессуары

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Крышка крестообразного ответвления 200 A4	RKD 200 A4	7027882	Штук	1 Штук

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2	DOP A2	6035998	Штук	1 Штук
Болт с полукруглой плоской головкой и комбинированной гайкой A2	FRSB 6x12 A2	6406138	Штук	100 Штук
