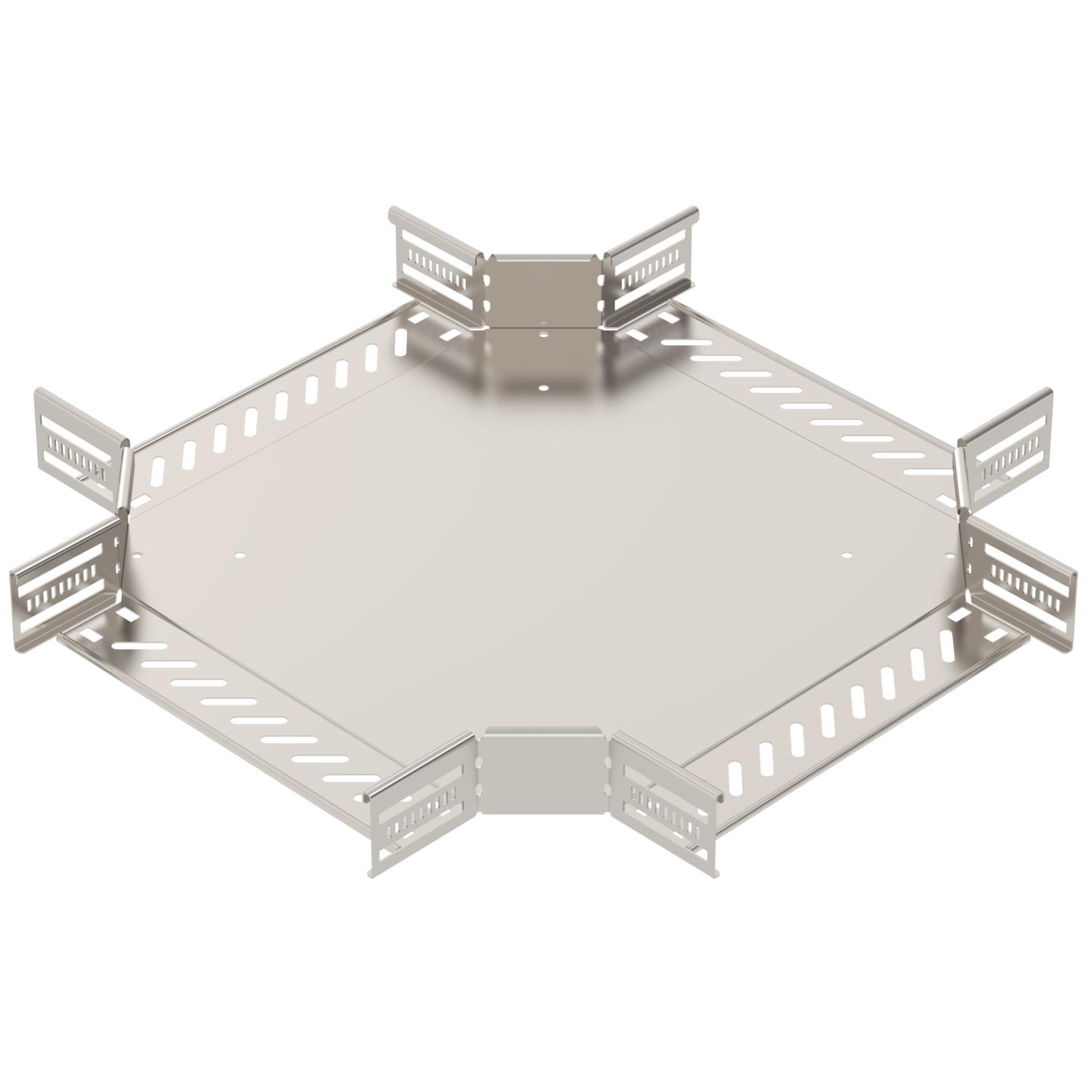

Крестообразное ответвление 60 A2
Артикул, номер 7027505 | EAN 4012197339685
- Описание продукта
-
Описание продуктаКрестообразное ответвление для создания горизонтального ответвления, фасонная деталь для защелкиваемых и привинчиваемых кабельных лотков, высота боковой стенки 60 мм. Безвинтовой монтаж с помощью двойных зажимов или резьбового соединения посредством винтов с полукруглой низкой головкой FRS и комбинированных гаек M6. Можно устанавливать как внутри помещения, так и снаружи. Крепежный материал заказывается отдельно.
-
- Технические данные
-
Технические характеристики
Вид соединителя кабеленесущей системы на винтах/на зажимах Диапазон рабочих температур макс. 120 °C Диапазон рабочих температур мин. -20 °C Конструкция для больших расстояний нет Конструкция соединителей Встроенный соединитель Материал Нержавеющая сталь 1.4301 (304) Нержавеющая сталь, протравленная нет Поверхность без обработки, дообработанный Повышение живучести конструкции да Размер 60x300 Рекомендованное количество винтов 28 St. Схема расположения отверстий NATO нет Толщина борта 1,25 mm Толщина листа 1 mm Толщина материала пластины дна 1 mm Цвет цвета нержавеющей стали Размеры

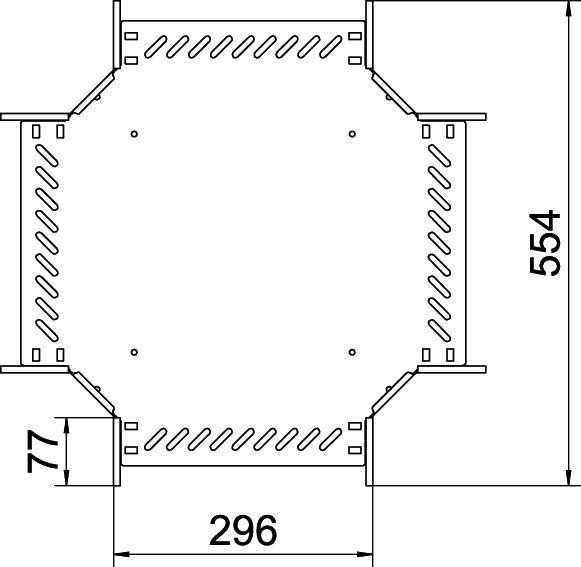

Высота 60 mm Размер B 300 mm Ширина 300 mm Углеродный след CO2 (Product Carbon Footprint)
CO₂ Footprint (GWP) 19,8455 kg CO₂e Declared Unit (LCA) Шт. Declared Unit Quantity (LCA) 1 Дата определения значения CO2 2025-05-14T00:00:00.000+0200 Углеродный след CO2 (GWP) от колыбели до ворот 19,8455 кг CO2e / 1 Шт. - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи

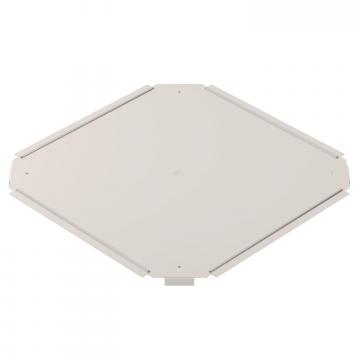

Крышка крестообразного ответвления 300 A4
RKD 300 A4 7027884 1 Штук Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Двойной зажим для монтажа фасонных деталей A2
DOP A2 6035998 1 Штук
Болт с полукруглой плоской головкой и комбинированной гайкой A2
FRSB 6x12 A2 6406138 100 Штук - Загрузки
-
Техническая спецификация RK 630 A2 / 7027505 , 0.19MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС RK 630 A2 / 7027505 , 0.10MB , pdfREACH Декларация соответствия RK 630 A2 / 7027505 , 0.12MB , pdfRoHS Декларация соответствия RK 630 A2 / 7027505 , 0.13MB , pdfИнструкции по монтажу Latchable Magic cable tray systems , 12.24MB , pdfИнструкции по монтажу Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
