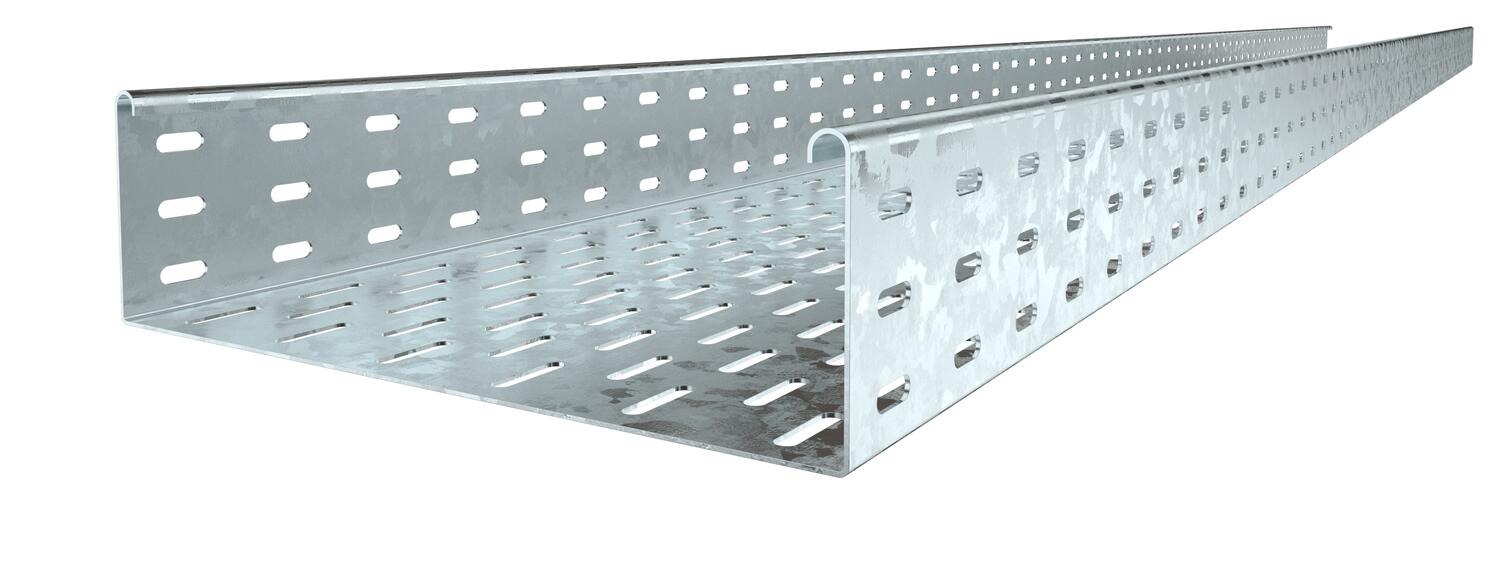

Листовой кабельный лоток MKS 85 FT
Артикул, номер 6057621 | EAN 4012196605927
- Описание продукта
-
Описание продуктаСистема кабельных лотков для средних нагрузок MKS 85 с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Полезное поперечное сечение 42300 mm² Полезное поперечное сечение 423 cm² Размер 85 x 500 Размер 85x500x3000 С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 1 mm Цвет цинковый Размеры
Высота 85 mm Длина 3000 mm Размер B 500 mm Ширина 500 mm Нагрузки
Расстояние между опорами 1,0 м 1,1 kN/m Расстояние между опорами 1,75 м 1,4 kN/m Расстояние между опорами 2,5 м 0,5 kN/m Расстояние между опорами: 1,5 м. 1,75 kN/m Технические данные
Диаграмма нагрузки на кабельный лоток MKS 85
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Разделительная полочка 85 FS
TSG 85 FS 6062114 3 м - Загрузки
-
