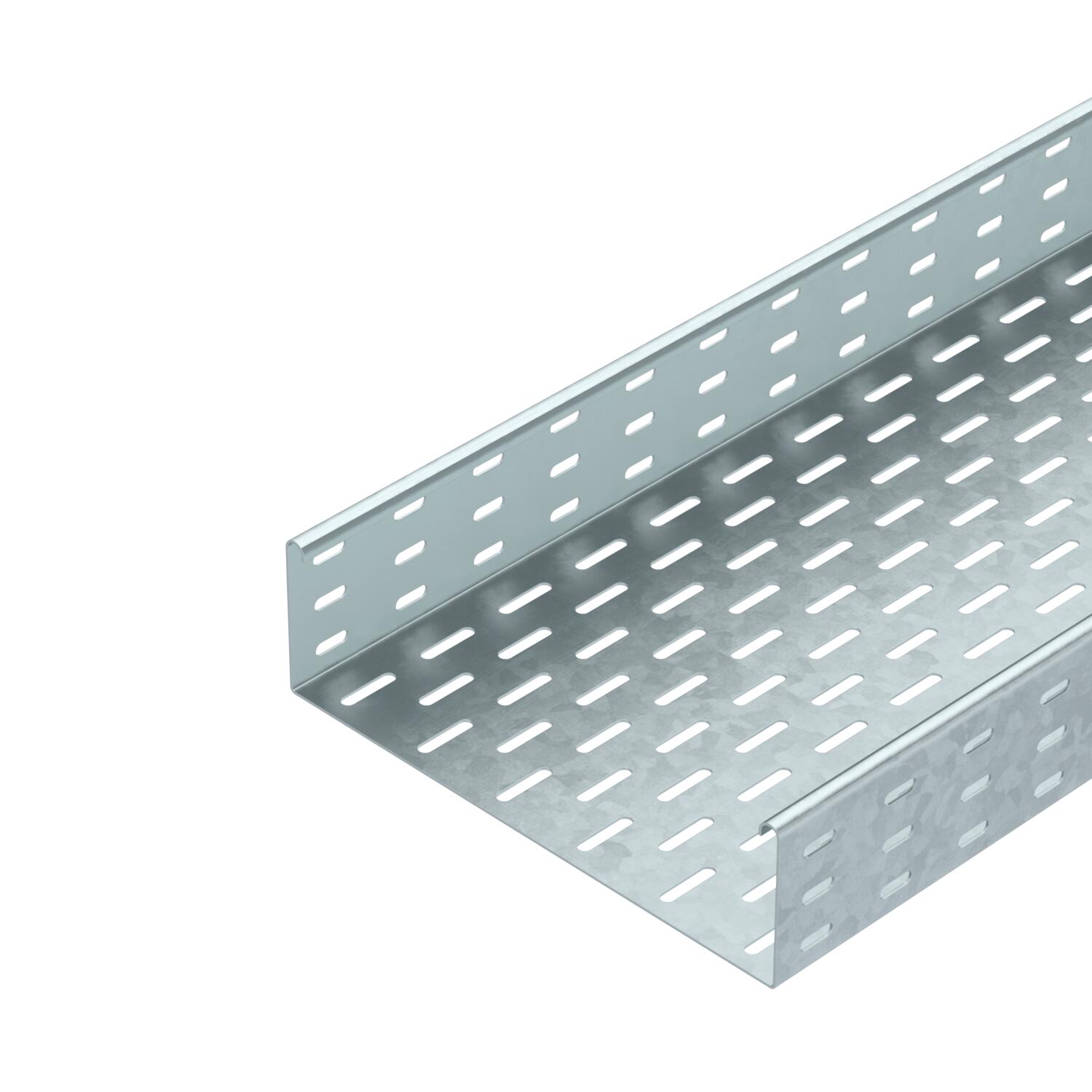

Листовой кабельный лоток SKS 85 FT
Артикул, номер 6058663 | EAN 4012196061570
- Описание продукта
-
Описание продуктаSKS 85 = Система перфорированных листовых лотков для больших нагрузок с высотой боковой стенки 85 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики

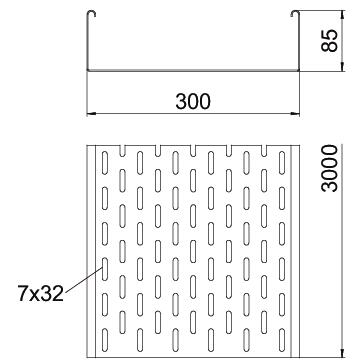

Боковая перфорация да Вид соединителя кабеленесущей системы Привинчен Высота 3 in Высота 85 mm Длина 10 ft Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 25300 mm² Полезное поперечное сечение 253 cm² Размер 85 x 300 Размер 85x300x3000 Размер B 300 mm Расстояние между опорами 1,0 м 2,25 kN/m Расстояние между опорами 2,5 м 1,5 kN/m Расстояние между опорами 3,0 м 0,75 kN/m Расстояние между опорами: 1,5 м. 2,8 kN/m С крышкой нет Схема расположения отверстий NATO нет Тип испытания под нагрузкой согласно IEC 61537 Тип II Толщина листа 0,6 in Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 12,8747 кг CO₂e / 1 Метр Цвет цинковый Ширина 12 in Ширина 300 mm Технические данные
Диаграмма нагрузки на кабельный лоток типа SKS 85
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель FT
RLVL 85 FT 6067816 10 Штук
Крышка с поворотным фиксатором
DRL 300 FT 6051383 3 м
Угловая секция 45° 85 FT
RB 45 830 FT 6036234 1 Штук
Угловая секция 90° 85 FT
RB 90 830 FT 6036716 1 Штук
Угловая секция с возможностью регулировки угла 85 FT
RB W 830 FT 6037225 1 Штук
Т-образное/крестовое соединение 85 FT
RAA 830 FT 6042235 1 Штук
Т-образная секция 85 FT
RT 830 FT 6038234 1 Штук
Крестообразное ответвление 85 FT
RK 830 FT 7027435 1 Штук
Крышка с поворотным фиксатором
DRL 300 DD 6052712 3 м
Разделительная полочка 85 DD
TSG 85 DD 6062331 3 м
Угловая секция 45° 85 FT
RB 45 830 FT 7067313 1 Штук
Угловая секция 90° 85 FT
RB 90 830 FT 7126301 1 Штук - Загрузки
-
Техническая спецификация SKS 830 FT / 6058663 , 0.29MB , pdfДекларация соответствия ЕС SKS 830 FT / 6058663 , 0.10MB , pdfЭкологическая декларация (EPD) SKS 830 FT / 6058663 , 1.48MB , pdfЗаявление о соответствии для Великобритании SKS 830 FT / 6058663 , 0.09MB , pdfREACH Декларация соответствия SKS 830 FT / 6058663 , 0.12MB , pdfRoHS Декларация соответствия SKS 830 FT / 6058663 , 0.12MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdfИнструкции по монтажу Screwable cable tray system , 9.58MB , pdf
