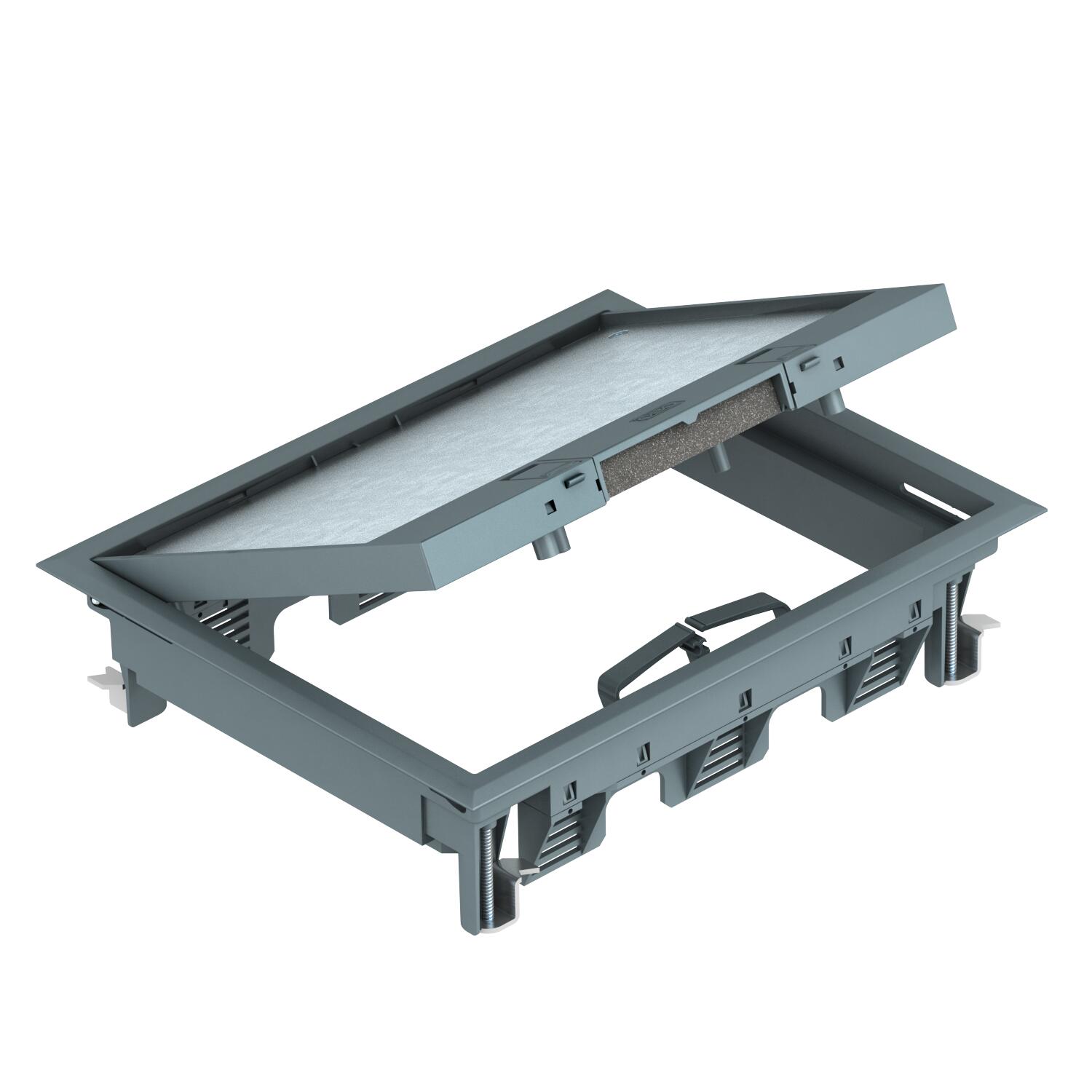

Лючок GES6 с фиксаторами
Артикул, номер 7405321 | EAN 4012195883616
- Описание продукта
-
Описание продуктаЛючок с защелкой для макс. 9 отдельных приборов серии Modul 45 в 3 универсальных кронштейнах UT3, применение в системах каналов и системных полах во внутренних помещениях.
Выемка 5 мм в откидной крышке для фрагмента напольного покрытия при необходимости регулируется до 3, 8 или 10 мм.
Электромонтажный лючок с фиксатором, 3-секционный, для установки монтажной коробки MT6. Могут быть установлены 3 накладки APMT2.
Выемка 5 мм в откидной крышке для фрагмента напольного покрытия, при необходимости регулируется до 3, 8 или 10 мм.
Возможно применение до макс. 6 электроустановочных изделий с центральной платой 50 мм.
-
- Технические данные
-
Технические характеристики

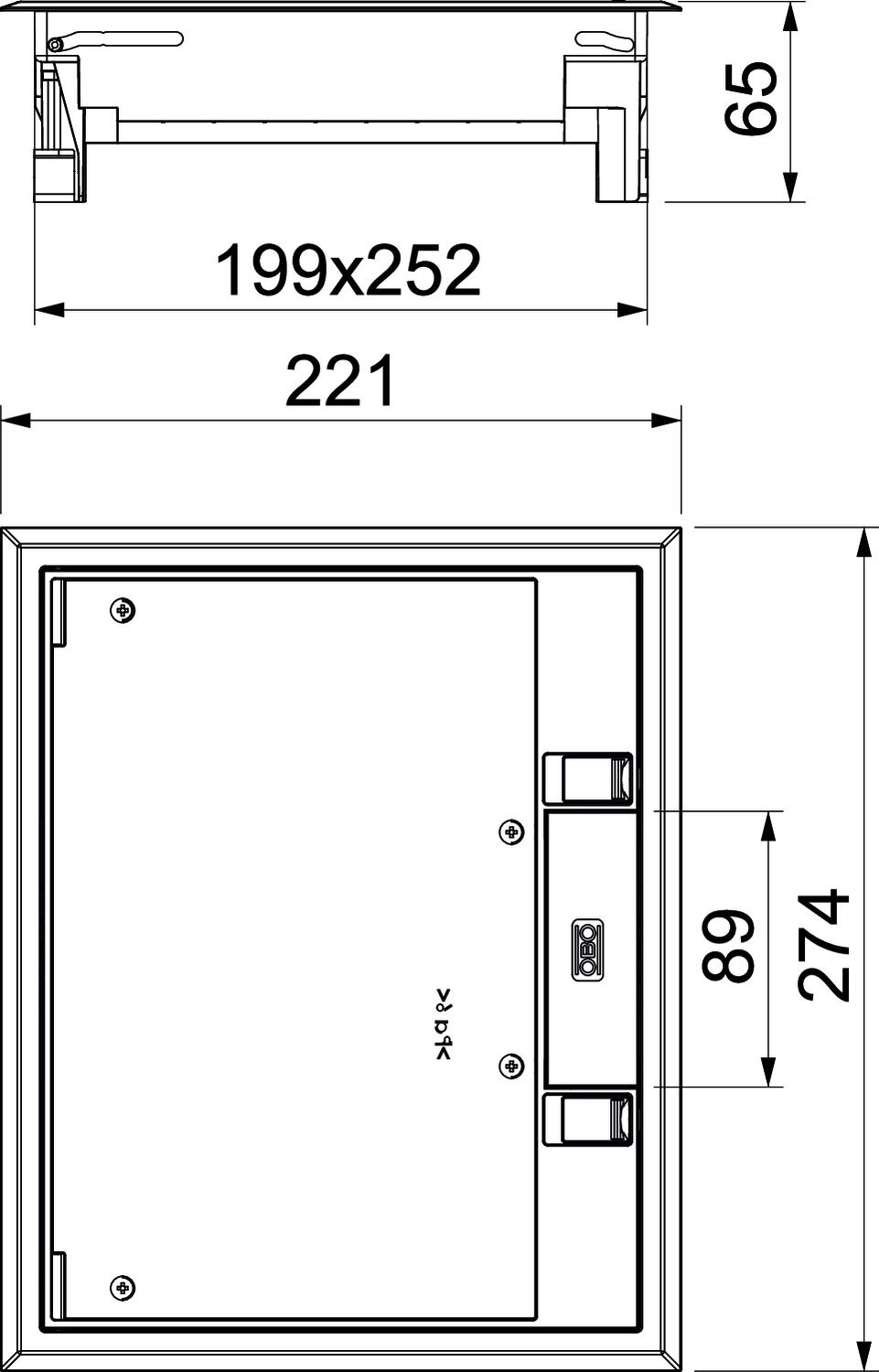

Zulassungen VDE Вертикальная нагрузка, большая поверхность до 3.000 Н Вертикальная нагрузка, небольшая поверхность до 2 000 Н Возможность монтажа уплотнения нет Высота 65 mm Высота пола мин. 73 mm Диапазон зажима D макс. 75 mm Диапазон зажима D мин. 8 mm Длина 221 mm Длина, монтажный размер 201 mm Длина, наружный размер 221 mm Защитная рамка напольного покрытия да Исполнение прямоугольной формы Исполнение с рамкой Защитная рамка для напольного покрытия Количество встраиваемых устройств 9 Количество монтажных коробок 3 Конструкция для тяжелых нагрузок нет Конструкция кабельного вывода Вывод кабеля Коэффициент прочности IK08 Материал Полиамид Механизм открывания Фиксатор Монтажная глубина 73 mm Монтажные рамки для установки монтажных коробок да Номинальный размер монтажных элементов 6 Подходит для канала, прокладываемого под полом да Подходит для монтажа в двойных полах да Подходит для монтажа в пустотных полах да Подходит для полов с влажным типом уборки нет Размер 274x221x66 С выемкой напольного покрытия да Степень защиты (IP) в нерабочем состоянии IP40 Степень защиты (IP) в режиме пользования IP20 Тип монтажной системы UT3 Толщина напольного покрытия, макс. 10 mm Толщины напольного покрытия 5 mm Толщины стяжки мин. 73 mm Уборка пола сухой Углеродный след CO2 (GWP) от колыбели до ворот 4,1226 кг CO2e / 1 Шт. Цвет серый RAL 7011 Ширина 274 mm Ширина, монтажный размер 253 mm Ширина, наружный размер 274 mm - Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Удлинитель растра
GES RV 7407536 2 Штук
Монтажная рамка для телекоммуникационных модулей, длина 165 мм
MTU 2 7407836 1 Штук
Универсальная монтажная коробка UT3, системная длина 165 мм
UT3 45 3 7408723 1 Штук - Загрузки
-
Техническая спецификация GES6-2U10T 7011 / 7405321 , 0.23MB , pdfДекларация соответствия ЕС GES6-2U10T 7011 / 7405321 , 0.10MB , pdfREACH Декларация соответствия GES6-2U10T 7011 / 7405321 , 0.13MB , pdfRoHS Декларация соответствия GES6-2U10T 7011 / 7405321 , 0.13MB , pdfРазрешение на использование знаков VDE symbol approval, GES , 0.12MB , pdfИнструкции по монтажу Mounting instructions GES 2U , 0.19MB , pdfТекст для тендера для этого продукта не доступен.
