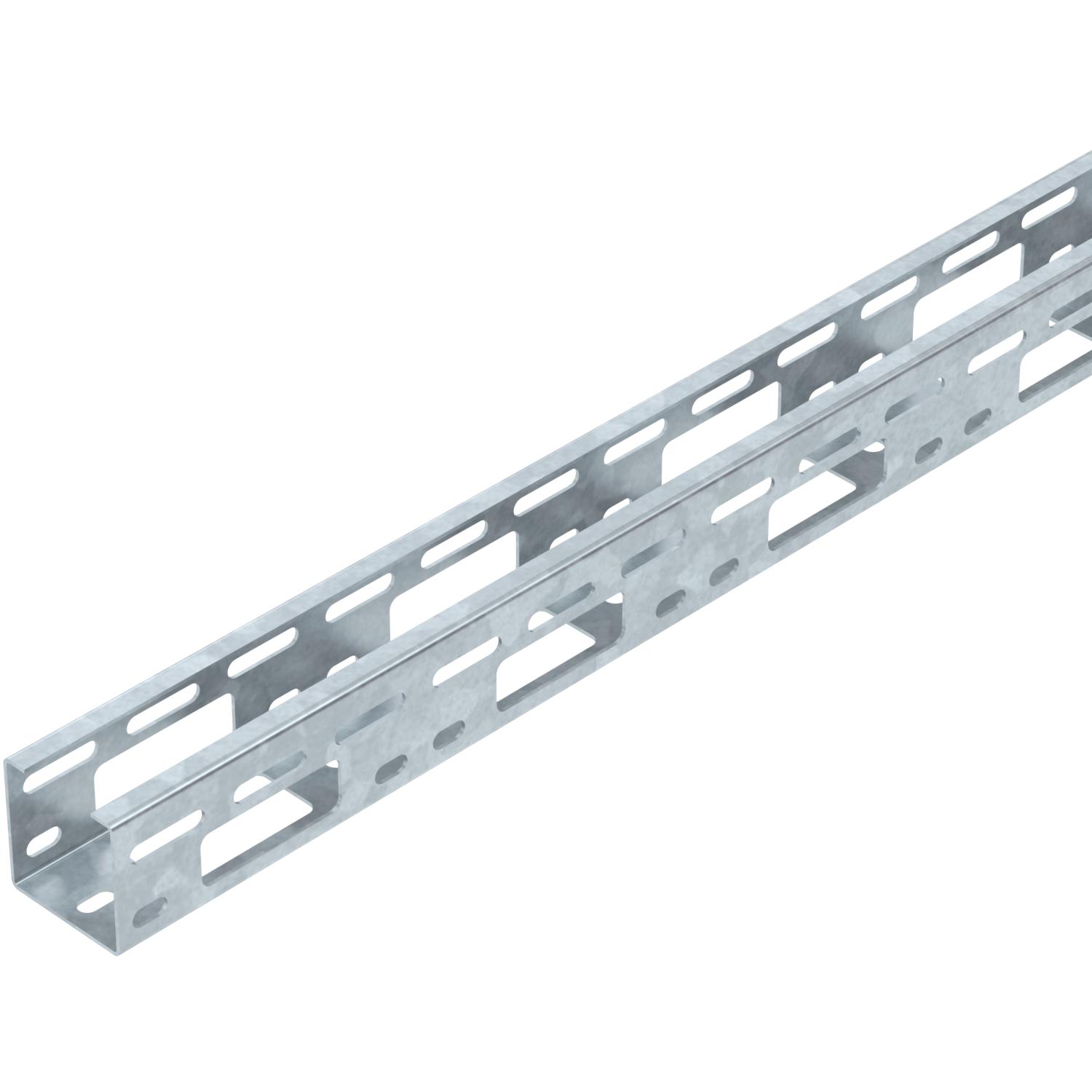

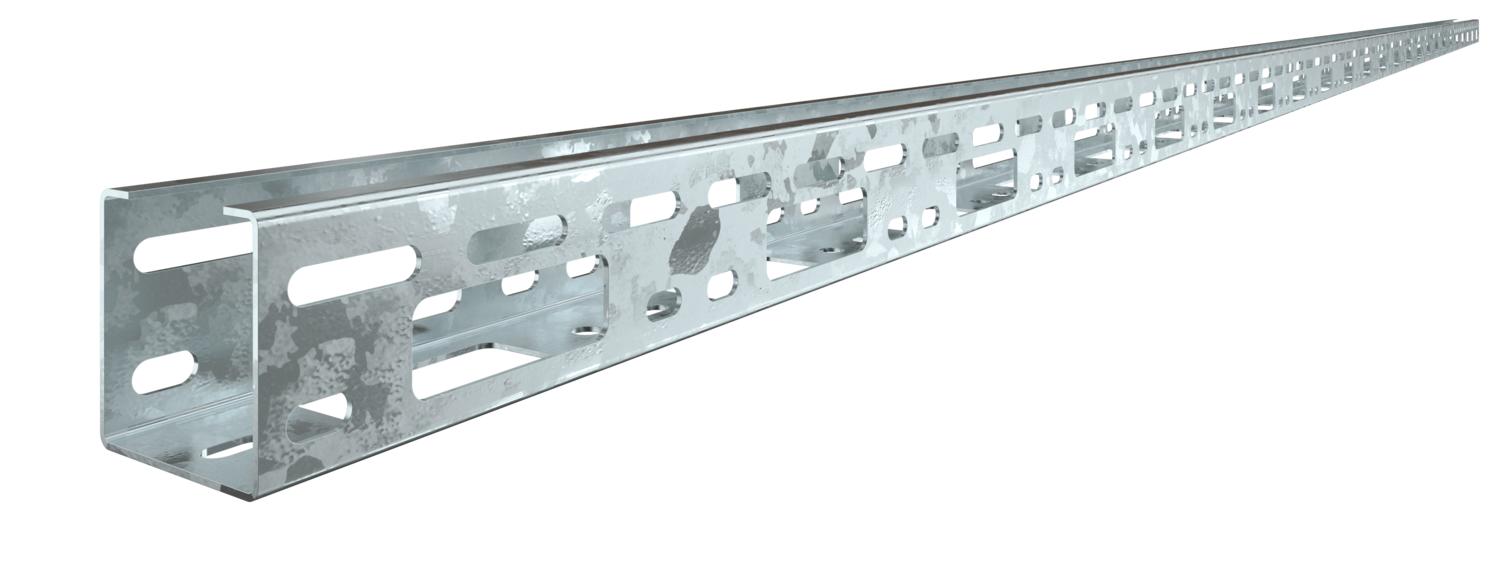

Мини-канал AZ 50 FT
Артикул, номер 6075142 | EAN 4012196069019
- Описание продукта
-
Описание продуктаМини-канал AZ с высотой боковой стенки 50 мм.
Магнитное затухание от влияния экрана: без крышки 20 дБ, с крышкой 50 дБ.
-
- Технические данные
-
Технические характеристики
Боковая перфорация да Высота 50 mm Длина 3000 mm Конструкция для больших расстояний нет Конструкция соединителей Без соединителя Материал Сталь Монтажное отверстие в основании да Нержавеющая сталь, протравленная нет Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Полезное поперечное сечение 25 cm² Полезное поперечное сечение 2500 mm² Размер 50 x 50 x 1,5 Размер 50x50x3000 Расстояние между опорами 1,0 м 1,2 kN/m Расстояние между опорами 1,0 м 2,5 kN/m Расстояние между опорами 2,5 м 0,85 kN/m Расстояние между опорами 3,0 м 0,5 kN/m Расстояние между опорами: 1,5 м. 2 kN/m Схема расположения отверстий NATO нет Толщина листа 1,5 mm Углеродный след CO2 (GWP) от колыбели до ворот 3,9464 кг CO2e / 1 Метр Цвет цинковый Ширина 50 mm Технические данные
Диаграмма нагрузки на мини-канал AZ
-
Допустимая нагрузка на листовой кабельный лоток/кабельный лоток лестничного типа в кН/м без учета временной нагрузки
-
Расстояние между опорами в м
-
Прогиб боковой стенки в мм при допустимой нагрузке (кН/м)
-
Схема нагрузки при методе испытания
-
Кривая нагрузки на листовой кабельный лоток/кабельный лоток лестничного типа шириной (в мм)
-
Кривая прогиба боковой стенки на каждое расстояние между опорами
-
- Все виды
-
Аксессуары
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Продольный и угловой соединитель
VF AZK FT 6066550 25 Штук
Предохранительное кольцо 915 PE
KSR-915 PE 6066704 25 Штук
Предохранительное кольцо 910 PE
KSR-910 PE 6066712 25 Штук
Крышка с поворотным фиксатором
AZDMD 50 DD 6080154 3 м Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Подвесная скоба 50 FT
AHB 50 D4 FT 6066505 50 Штук - Загрузки
-
