Монтажная коробка для скрытой установки электроники UP 66, дополнительное пространство для клемм 66 | 60 | 20/25 мм | 22

Монтажная коробка для скрытой установки электроники UP 66, дополнительное пространство для клемм

Артикул, номер 2003726 | EAN 4012196856565

Артикул, номер / Типы	2003726 / UE 66

Высота	66 mm

Диаметр	60 mm

Для труб диаметром	20/25 мм

Количество вводов	22

Описание продукта

Описание продукта

Монтажная коробка для скрытой установки электроники с дополнительным пространством для клемм в кирпичную кладку на глубину не менее 66 мм.
• с 4 соединительными штуцерами с байонетным затвором
• 6 комбинированных вводов для труб Ø 20 и 25 мм
• 8 ввода до Ø 20 мм
• 6 вводов до Ø 14 мм
• 2 ввода до Ø 20 мм в дне
• Перегородка для различных напряжений, с выдавливаемыми отверстиями
• Резьбовые вкладыши 4 х 3
Протестировано в соответствии со стандартами DIN EN 60670-1, DIN EN 60670-22 и DIN 49073-1.

Технические данные

Технические характеристики

Ввод сзади	да
Вводы труб Ø 20 мм	10
Вид защиты	IP30
Вид прохода через корпус	Продавливаемое отверстие
воздухонепроницаемая	нет
Диаметр	60 mm
Для труб диаметром	20/25 мм
Количество вводов	22
Комбинированные вводы Ø 20 / 25 мм	6
Крепление крышки	Болты
Крепление устройств	Болты
Крышка	без
макс. Поперечное сечение	2,5 mm²

Материал	Полипропилен
Не содержит галогенов	да
Номинальное сечение макс.	2,5 mm²
Номинальное сечение мин.	1,5 mm²
Размер	Ø60xH66x148
Расчетное напряжение	400 V
С винтами	да
Со скобами	нет
Способ ввода	Провода NYM, телекоммуникационные провода и гофрированные трубы
Трудновоспламеняющийся	согласно VDE 0471/IEC 60695-2-11, температура при испытании 650 °C
Ударопрочность	нет
Форма	Овальный
Цвет	глубокий черный

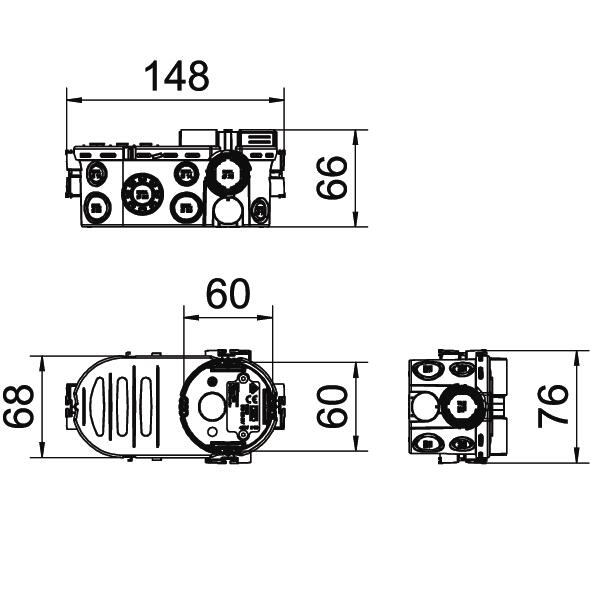

Размеры

Высота	66 mm
Длина	148 mm

Ширина	76 mm

Углеродный след CO2 (Product Carbon Footprint)

CO₂ Footprint (GWP)	0,2232 kg CO₂e
Declared Unit (LCA)	Шт.
Declared Unit Quantity (LCA)	1

Дата определения значения CO2	2025-05-14T00:00:00.000+0200
Углеродный след CO2 (GWP) от колыбели до ворот	0,2232 кг CO2e / 1 Шт.

Все виды

Все виды

Типы	Высота	Диаметр	Для труб диаметром	Количество вводов	Артикул, номер	Количество	Наименьшая единица продажи
UE 66	66 mm	60 mm	20/25 мм	22	2003726	Штук	10 Штук

Принадлежности

Монтажные принадлежности

Продукты	Типы	Артикул, номер	Количество	Наименьшая единица продажи
Выравнивающее кольцо 12 мм	ZU 12-PR	2003742	Штук	25 Штук
Выравнивающее кольцо 24 мм	ZU 24-PR	2003744	Штук	25 Штук
Сигнальная крышка для монтажных коробок для скрытой установки UP, одинарная	ZU 60-SD	2003760	Штук	50 Штук
