Указание: Этот товар снят с производства.

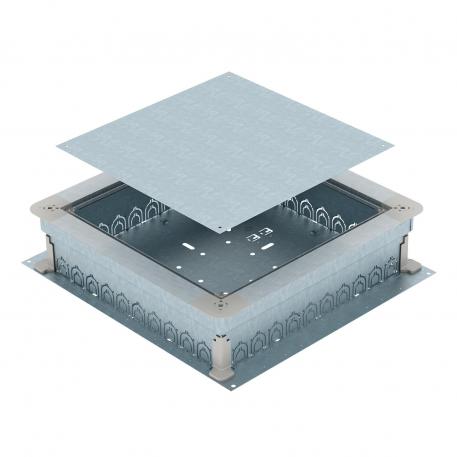

Монтажное основание UZD/UGD 350

Артикул, номер 7410048 | EAN 4012195776574

7410048 / UZD 170 350-3 R
115 mm
170 mm
Универсальное исполнение
350 mm
Описание продукта
Описание продукта
Монтажное основание для кабельных каналов скрытой установки в стяжке, с отверстиями
для ввода труб M20 и M32. Для установки напольных лючков с помощью монтажной крышки (заказываются отдельно). Верхнюю часть монтажного основания можно плавно выравнивать на номинальной высоте стяжки (возможно быстрое выравнивание), верхняя плоскость монтажного основания должна быть заподлицо (вровень) со стяжкой. Благодаря звукоизоляционным свойствам и системным аксессуарам монтажное основание можно использовать для тяжелых условий эксплуатации.
  • Научно-технический Союз электротехники, электроники и информационной техники, Германия
  • Communautés Européennes, подтверждение соответствия директивам ЕС
  • Посадочный инструмент для работы на газе/от аккумулятора
Технические данные

Технические характеристики

Возможность монтажа уплотнения да
для крепления труб да
Конструкция крышки Универсальное исполнение
Материал Сталь
Минимальная высота стяжки 115
Монтажное отверстие для напольного бокса нет
Номинальный размер лючка 350 mm
Отсоединяемая крышка да
Плита настила да
Поверхность оцинкован конвейерным методом
Подходит для закрытого подпольного канала, прокладываемого вровень со стяжкой нет
Подходит для подпольного канала, перекрытого слоем стяжки нет

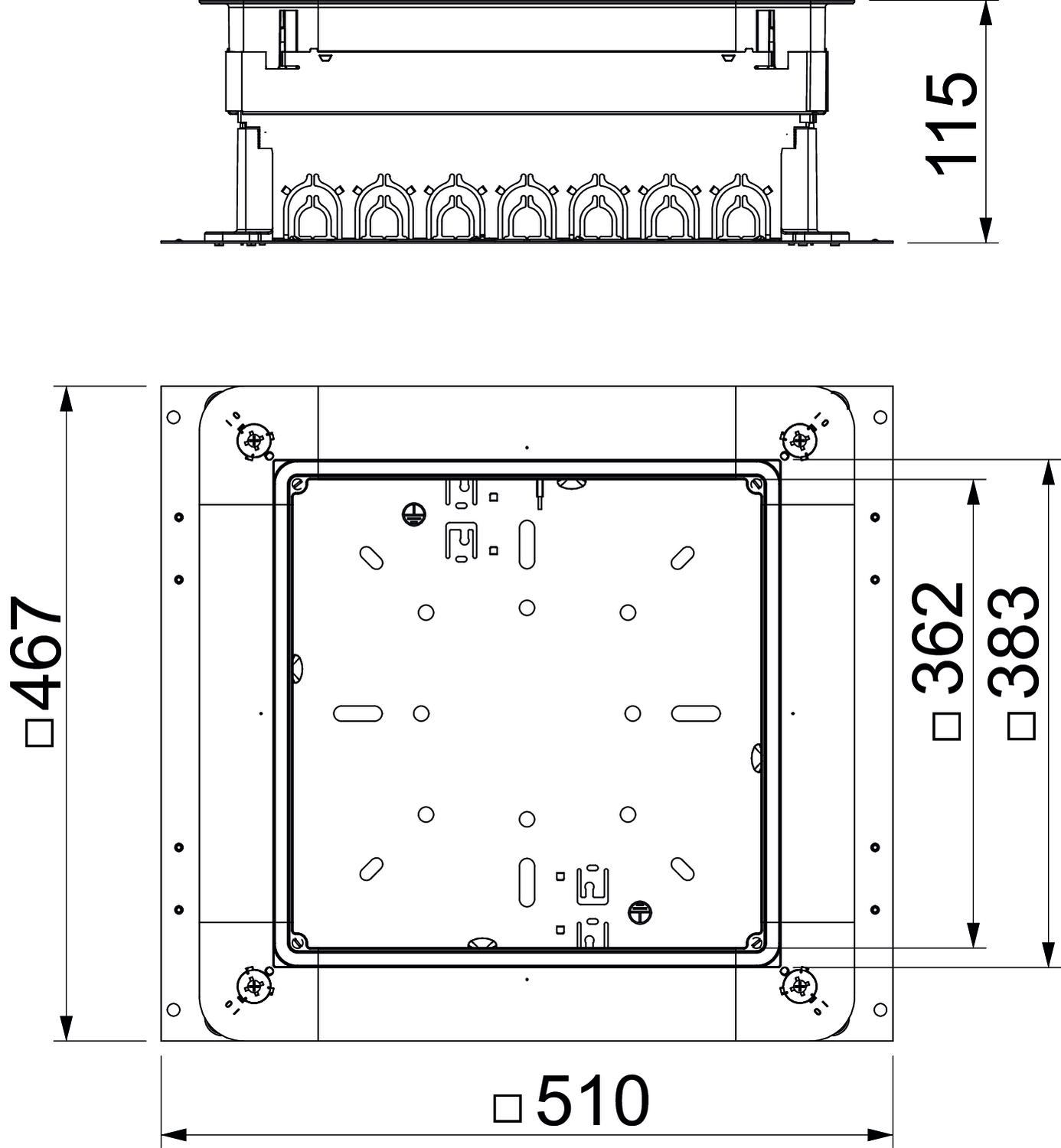

Размер 510x467x115
Размер a 362 mm
Размер B 510 mm
Размер b 383 mm
Размер A 467 mm
Толщины стяжки макс. 170 mm
Толщины стяжки мин. 115 mm
Углеродный след CO2 (GWP) от колыбели до ворот 12,6992 кг CO₂e / 1 Шт.
Все виды

Все виды

Типы Толщины стяжки мин. Толщины стяжки макс. Конструкция крышки Номинальный размер лючка Артикул, номер Количество Наименьшая единица продажи
UZD 170 350-3 R 115 mm 170 mm Универсальное исполнение 350 mm 7410048
1 Штук
Принадлежности

Аксессуары

Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Ключ для быстрого отсоединения Ключ для быстрого отсоединения SE UZD3 7410160
4 Штук
Клемма для подключения заземляющего провода Клемма для подключения заземляющего провода 8AWR 6288704
10 Штук

Монтажные принадлежности

Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Комплект надставок для увеличения высоты монтажных оснований UZD/UGD350-3 с боковой стенкой 70-125 мм Комплект надставок для увеличения высоты монтажных оснований UZD/UGD350-3 с боковой стенкой 70-125 мм ASH350-3 B115170 7410150
1 Штук
Загрузки

Техническая спецификация UZD 170 350-3 R / 7410048 , 0.41MB , pdf
Загрузить

Декларация соответствия ЕС UZD 170 350-3 R / 7410048 , 0.11MB , pdf
Загрузить

Разрешение на использование знаков VDE symbol approval, EÜK , 0.12MB , pdf

Текст для тендера для этого продукта не доступен.
