Настенная и потолочная скоба ТР
Артикул, номер 6363865 | EAN 4012195076865
- Описание продукта
-

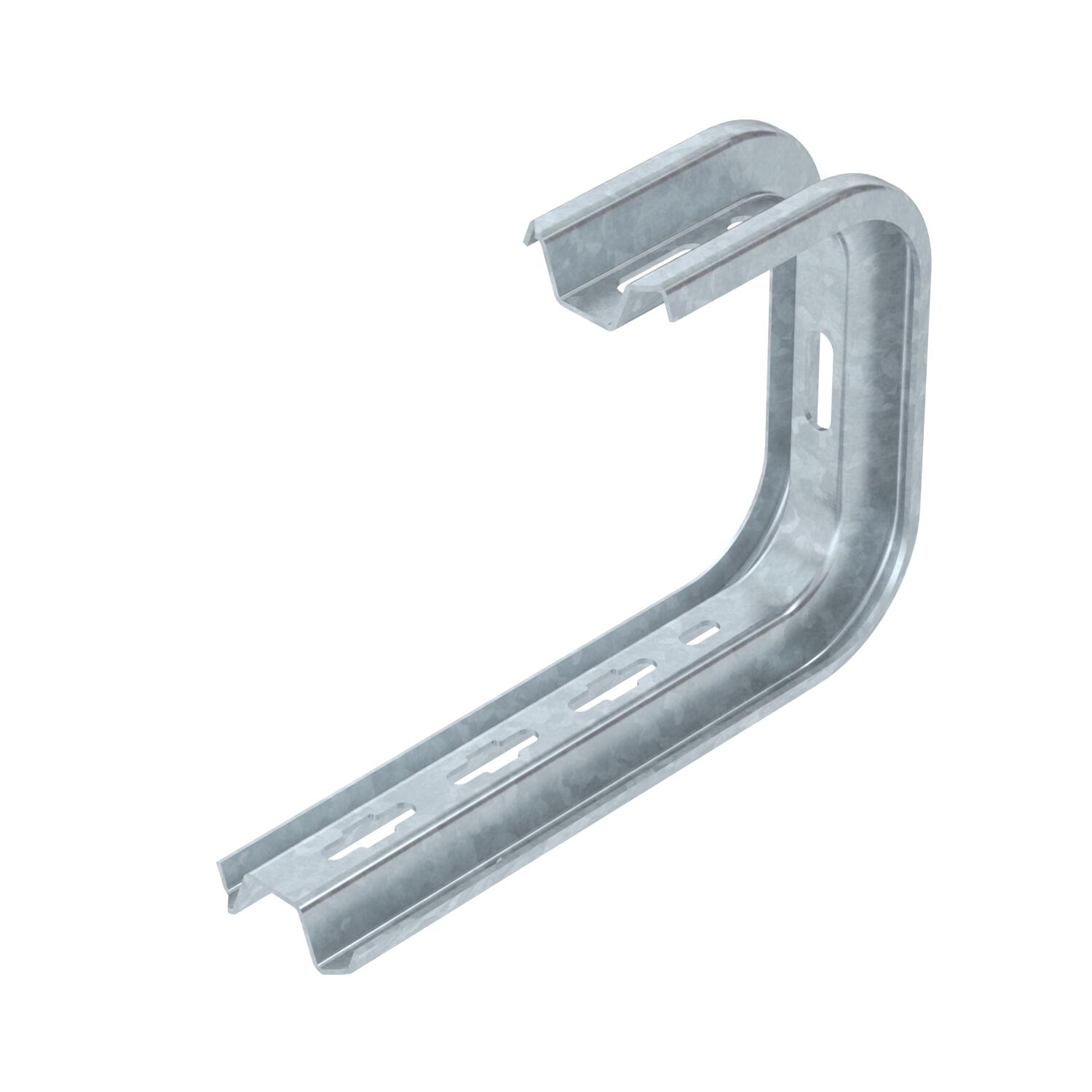

Описание продуктаНастенная / потолочная скоба ТР для универсального крепления
Важно! Если скоба крепится непосредственно к стене или потолку, то для достижения стабильности конструкции всегда необходимо использовать распорку DS 4.
Максимальная высота боковой стенки кабеленесущей системы составляет 60 мм.
-
- Технические данные
-
Технические характеристики

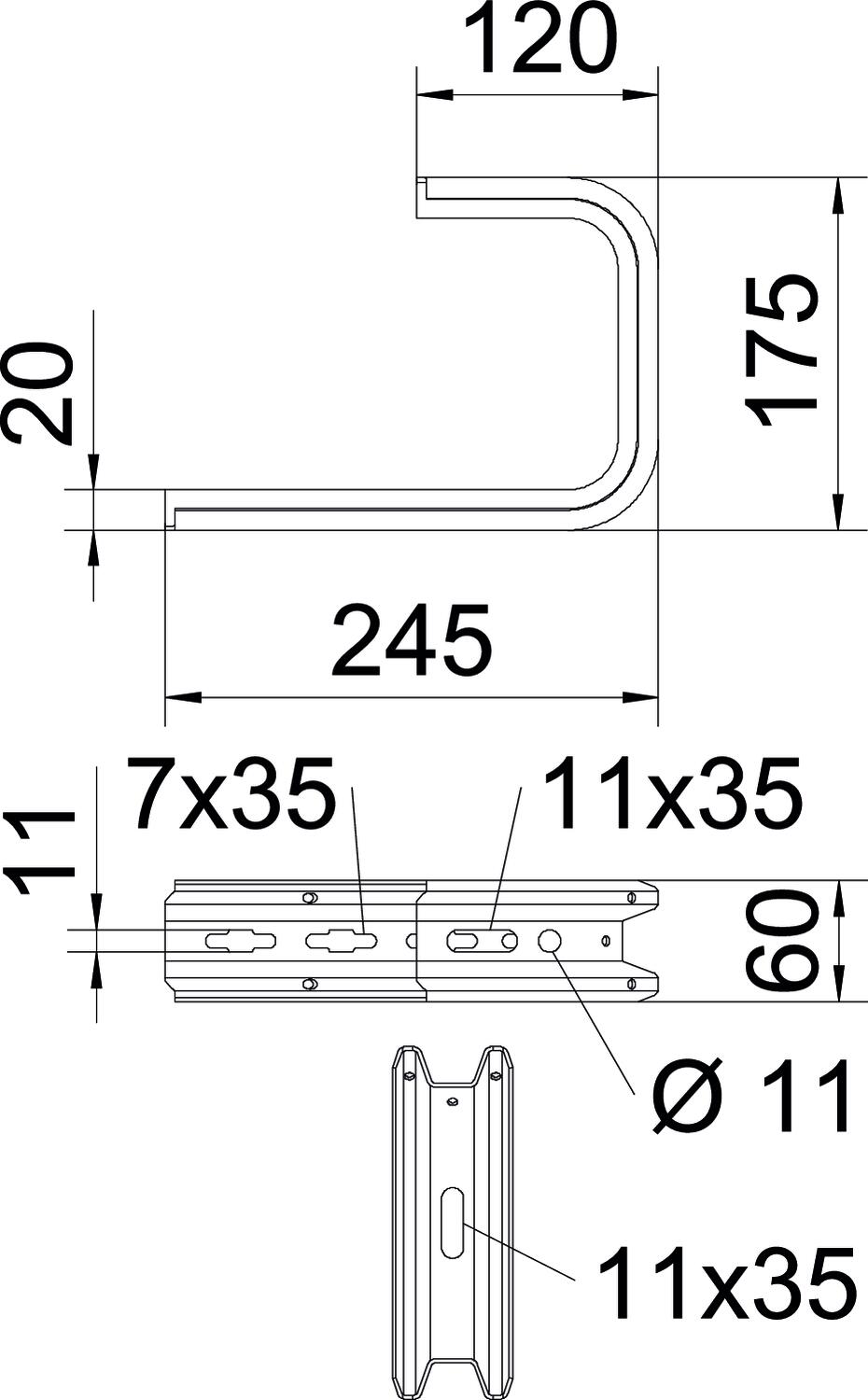

F в кН, стена 0,87 kN Высота 60 mm Длина 245 mm для ширины макс. 200 mm для ширины мин. 200 Исполнение Навесная скоба (C-скоба) Материал Сталь Поверхность Горячее цинкование методом погружения Повышение живучести конструкции нет Подходит для кабельного лотка да Подходит для кабельных лестничных лотков да Подходит для проволочного лотка да Размер Н 175 mm Размер B245mm Размер B 245 mm Сила F в кН при крепл. к потолку 0,8 kN Углеродный след CO2 (GWP) от колыбели до ворот 1,4516 кг CO2e / 1 Шт. Цвет цинковый Ширина 245 mm Технические данные
Диаграмма нагрузки на потолочную скобу TPD
-
Прогиб конца кронштейна при допустимой нагрузке на кронштейн
-
Дополнительная нагрузка на кронштейн в кН без учета временной нагрузки
-
Кривая нагрузки на кронштейны длиной (в мм)
-
- Все виды
-
Все виды
-
Монтажные принадлежности
Продукты Типы Артикул, номер Количество Наименьшая единица продажи
Болт с полукруглой плоской головкой и комбинированной гайкой F
FRSB 6x12 F 6406122 100 Штук - Загрузки
-
Техническая спецификация TPD 245 FT / 6363865 , 0.27MB , pdfРуководство KTS cable tray systems , 1.61MB , pdfДекларация соответствия ЕС TPD 245 FT / 6363865 , 0.10MB , pdfREACH Декларация соответствия TPD 245 FT / 6363865 , 0.12MB , pdfRoHS Декларация соответствия TPD 245 FT / 6363865 , 0.13MB , pdfИнструкции по монтажу General information on the mounting , 0.81MB , pdf
